本期拆解带来的是科司特推出的一款TFX尺寸的PC电源，这款电源收受镀锌钢板外壳，自带输出线假想。电源援手180-240V输入电压，12V输出电流16A，5V输出电流12A，3.3V输出电流12A，额定输出功率250W。
电源收受PFC+正激有假想，使用肖特基二极管整流。3.3V输出收受DC-DC降压，并配有固态电容滤波。底下做事器电源网就带来科司特这款TFX电源的拆解，一齐望望里面的假想和用料。
科司特250W TFX电源外不雅

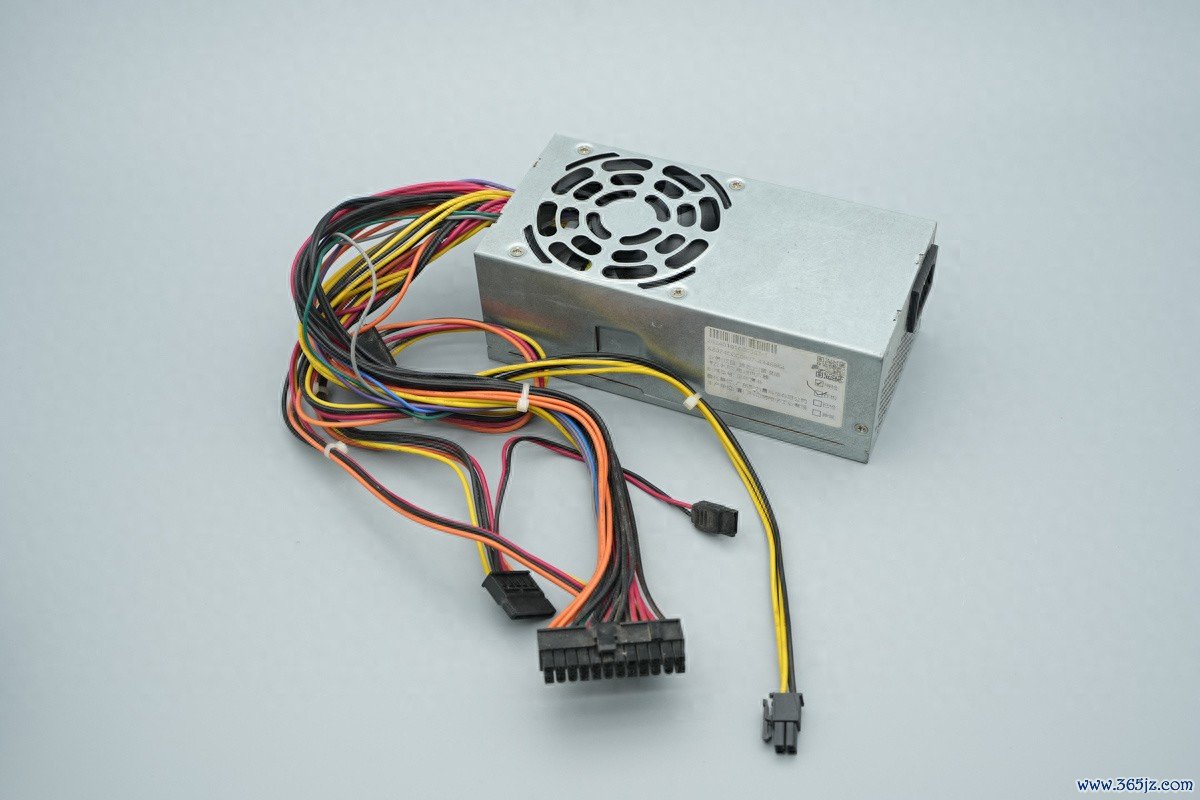

科司特250W TFX电源收受镀锌钢板外壳，为自带输出线假想。
电源机身侧面粘贴标签。

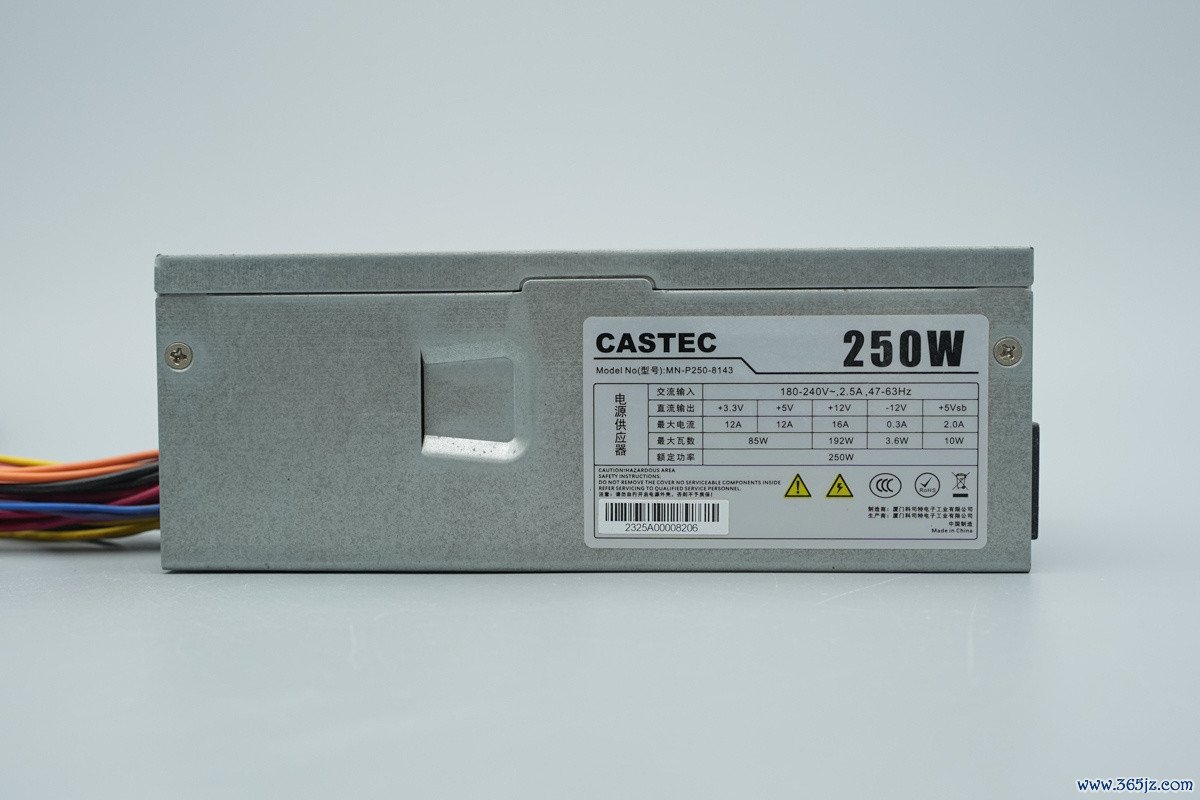

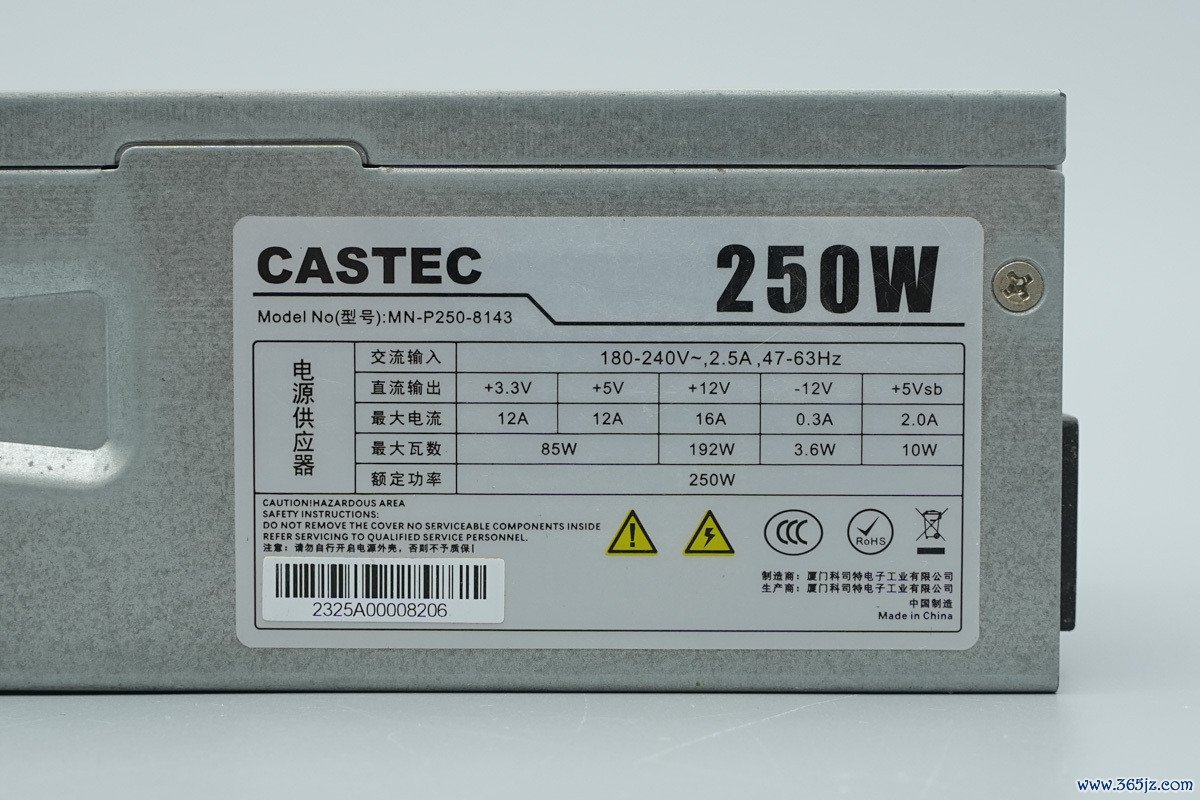

电源机身标签特写
型号：MN-P250-8143
交流输入：180-240V，2.5A，47-63Hz
直流输出：+3.3V ⎓ 12A，+5V ⎓ 12A，+12V ⎓ 16A，-12V ⎓ 0.3A，+5VSB ⎓ 2A
额定输出功率250W
+5V&+3.3V汇集输出功率不跳跃85W

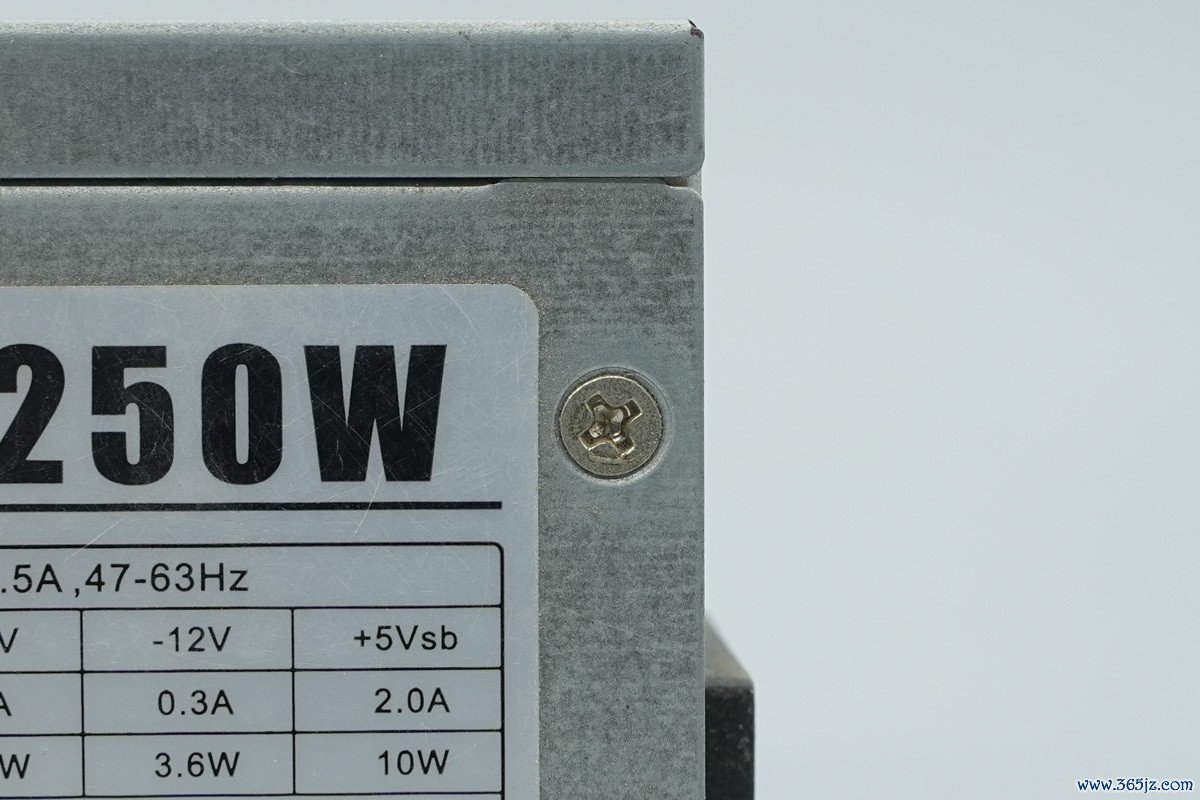

电源壳体通过螺丝固定。

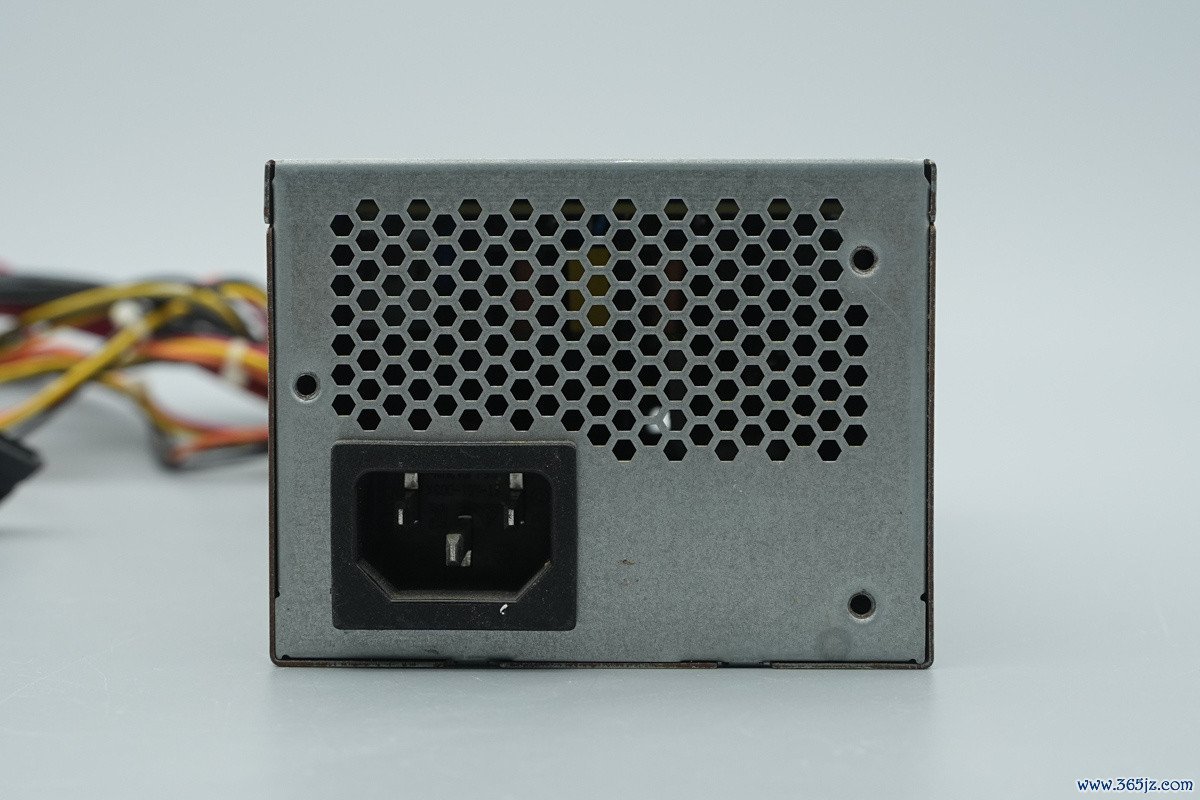

电源输入端设有电源插座和固定螺丝孔。

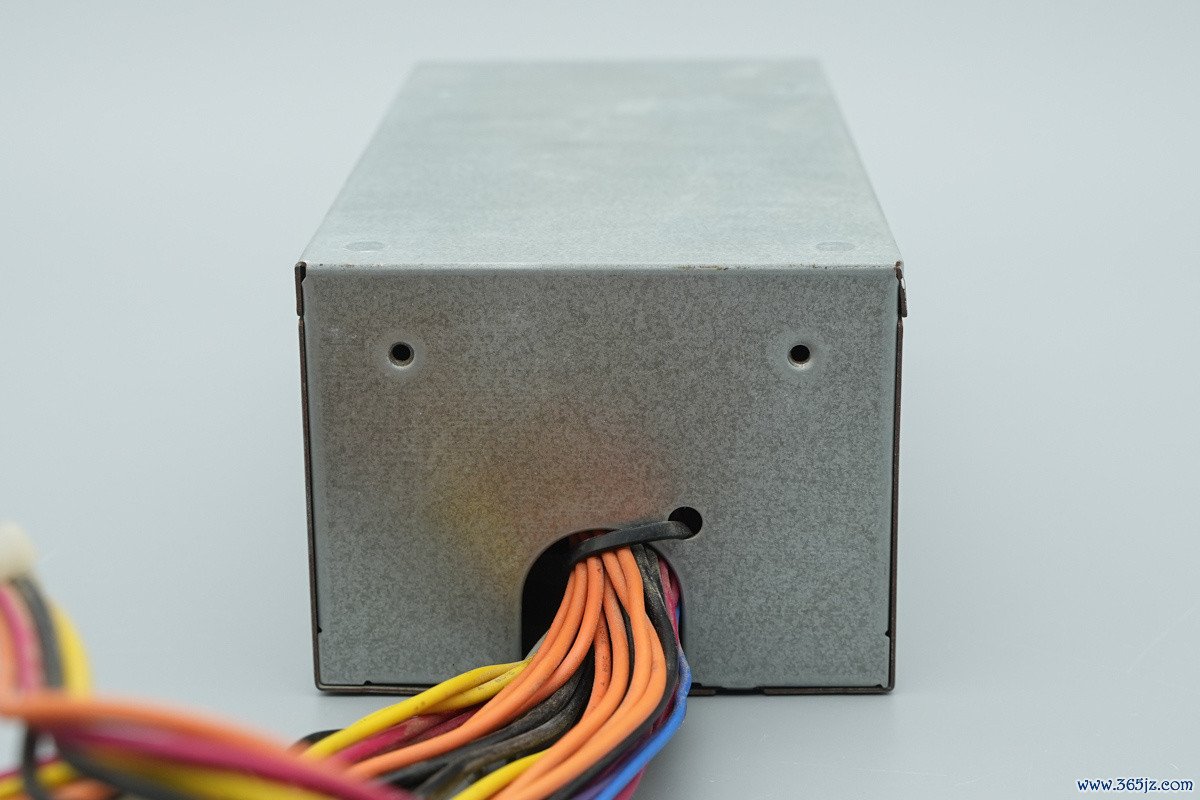

电源输出线通过扎带固定。

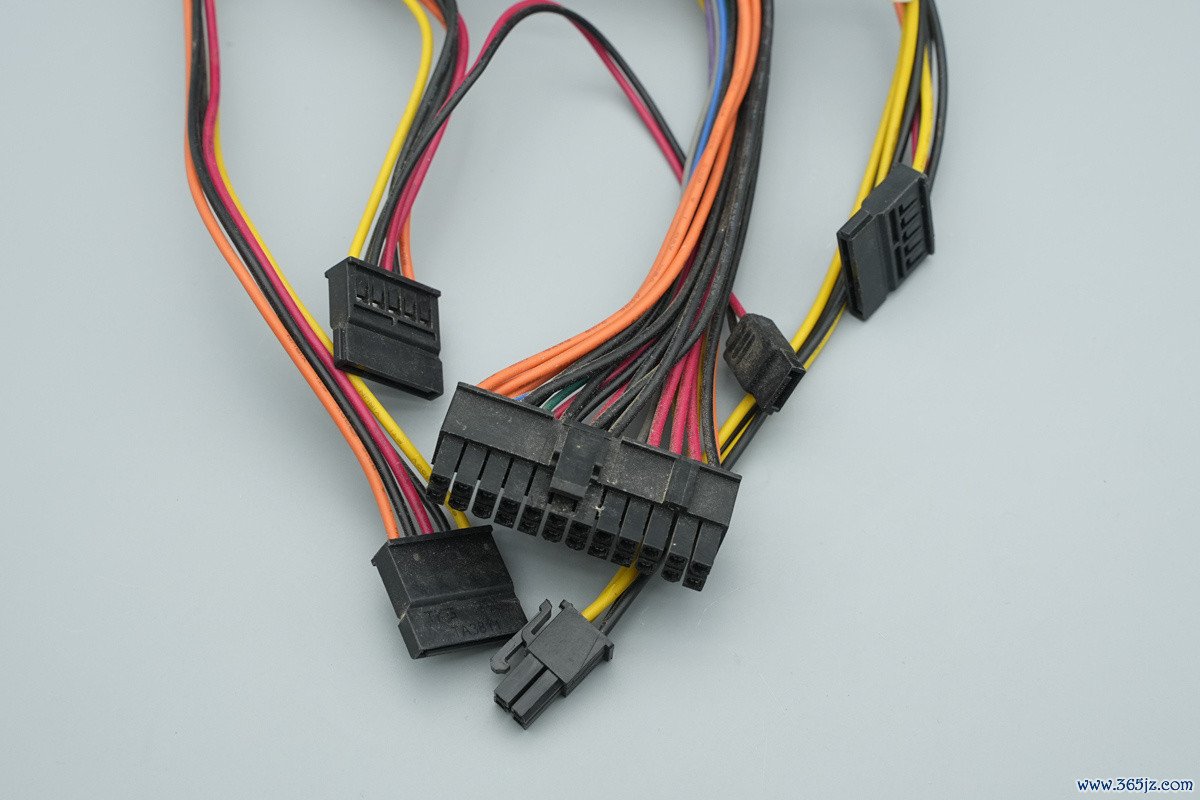

电源24Pin，4Pin和SATA供电接口特写。

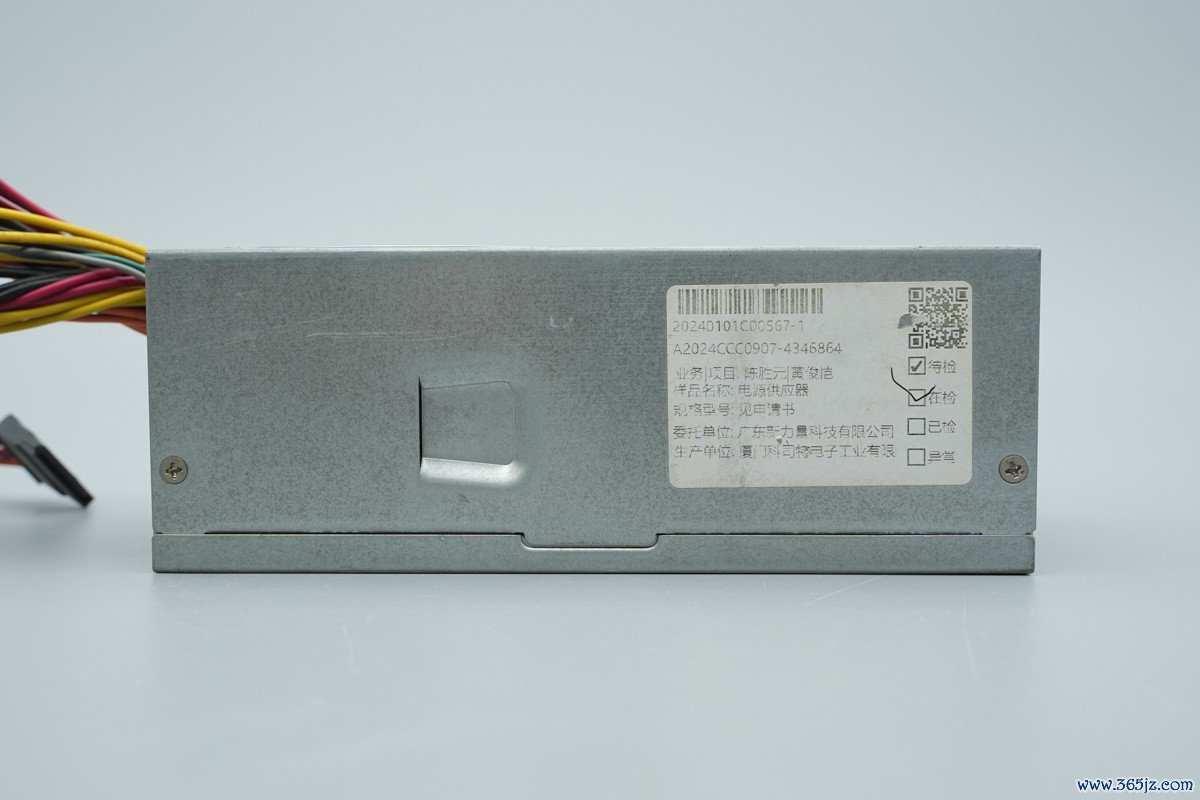

壳体另一侧也通过螺丝固定。

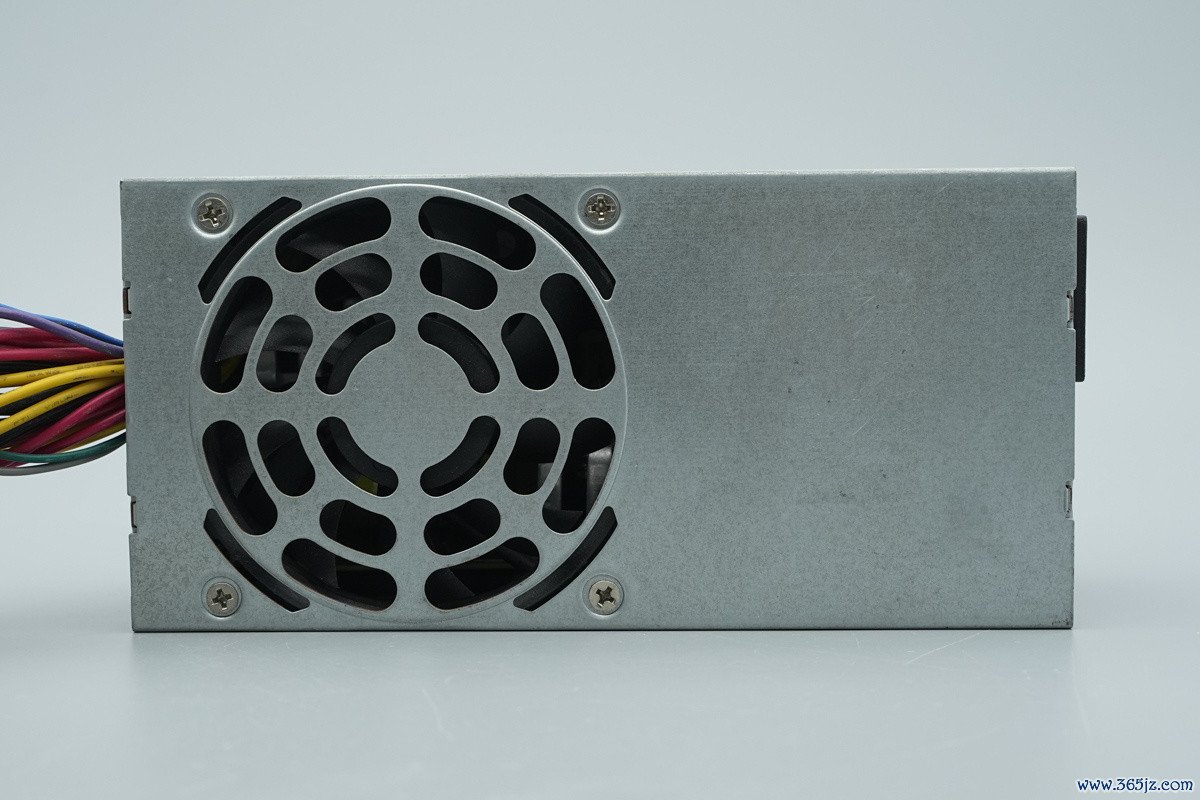

散热电扇设有一体化看管网。

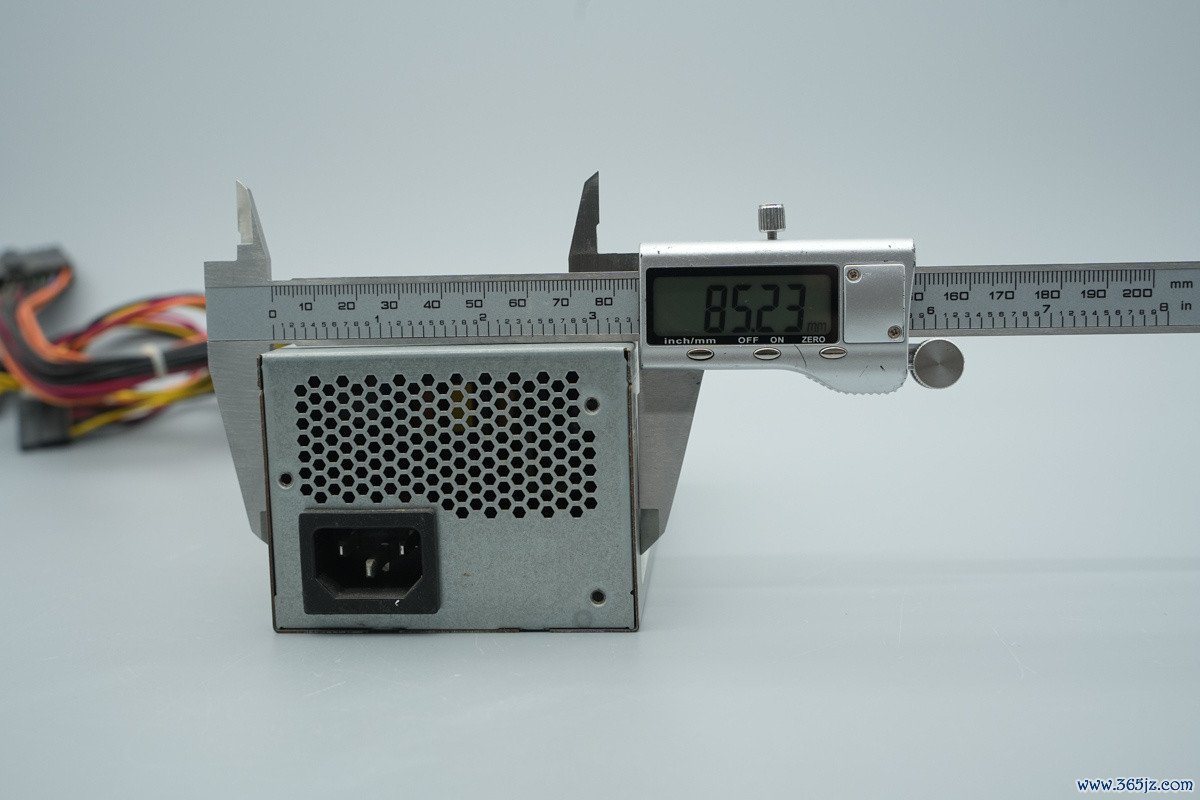

测得电源机身宽度约为85.2mm。

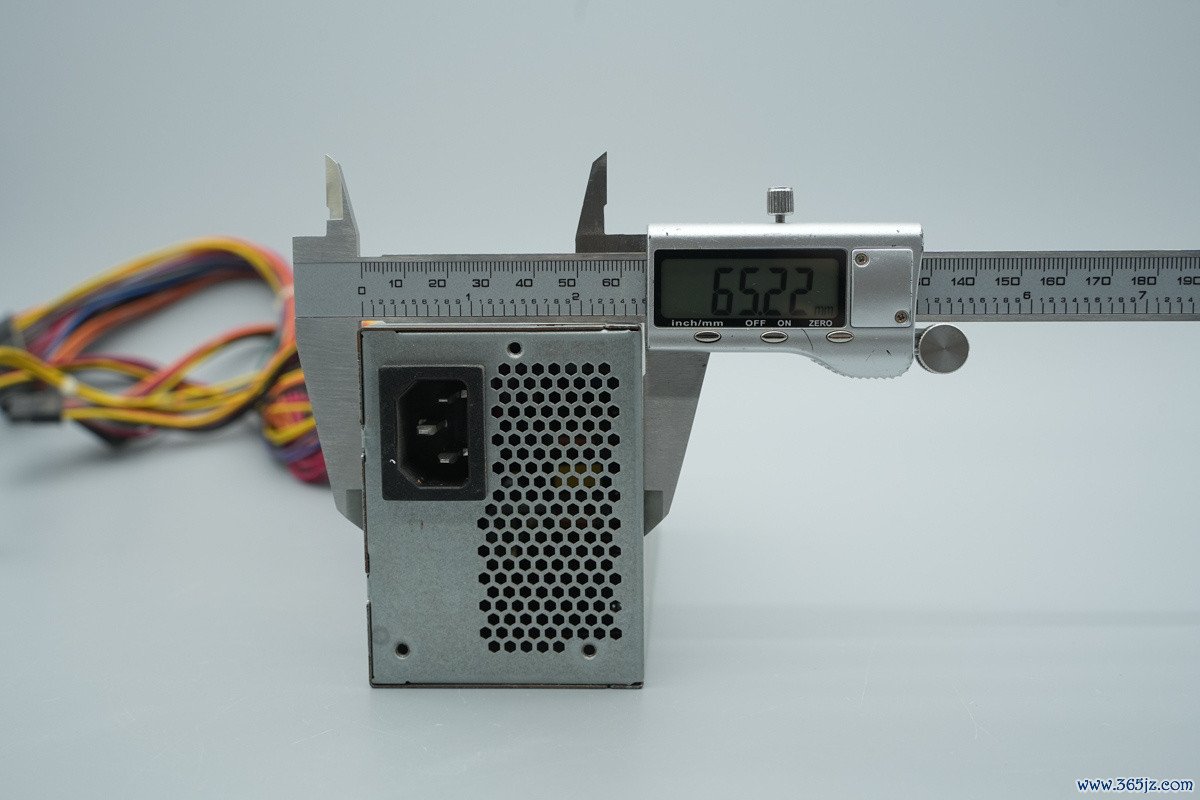

电源机身高度约为65.2mm。

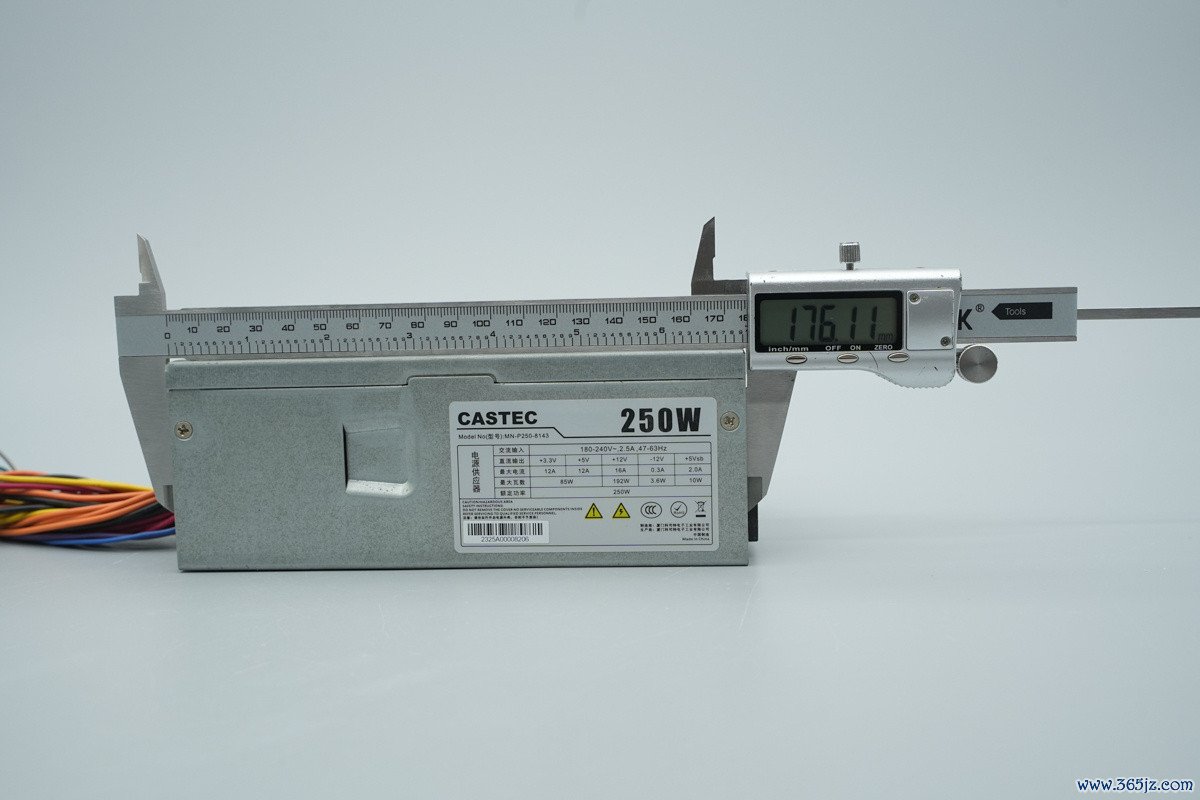

电源机身长度约为176.1mm。

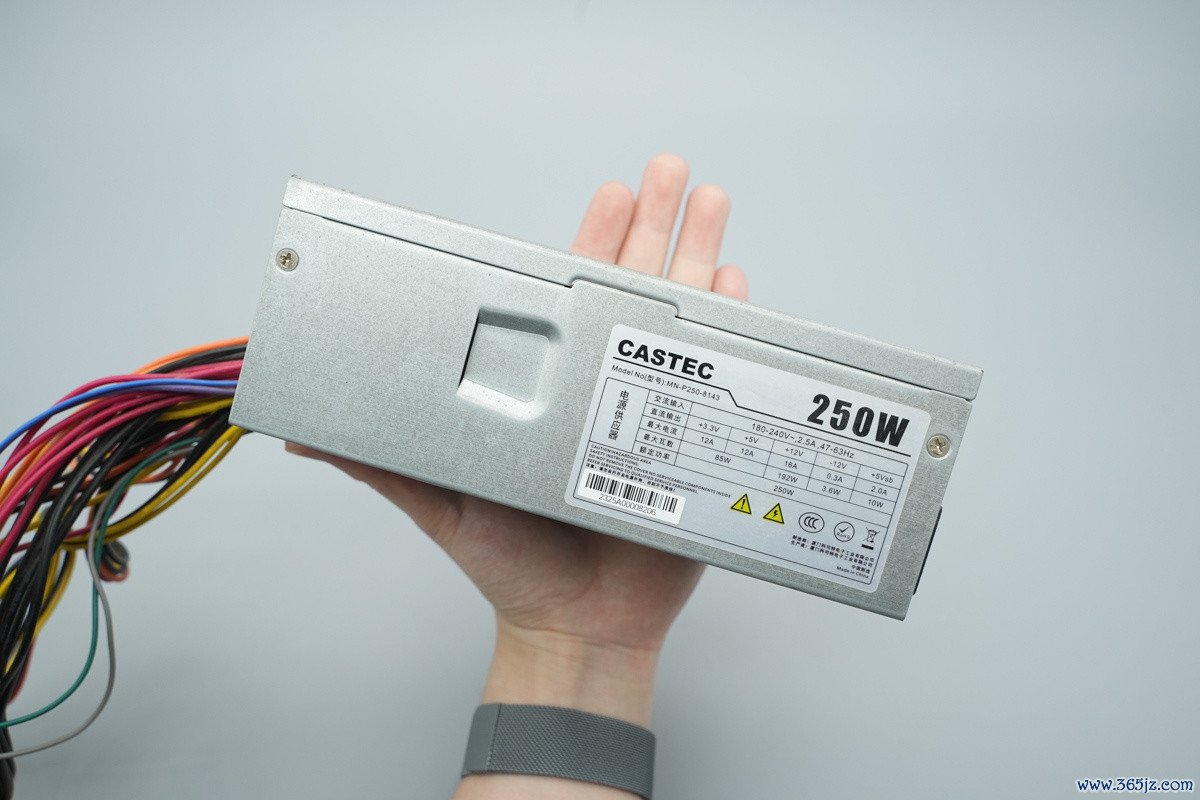

电源拿在手上的大小直不雅感受。

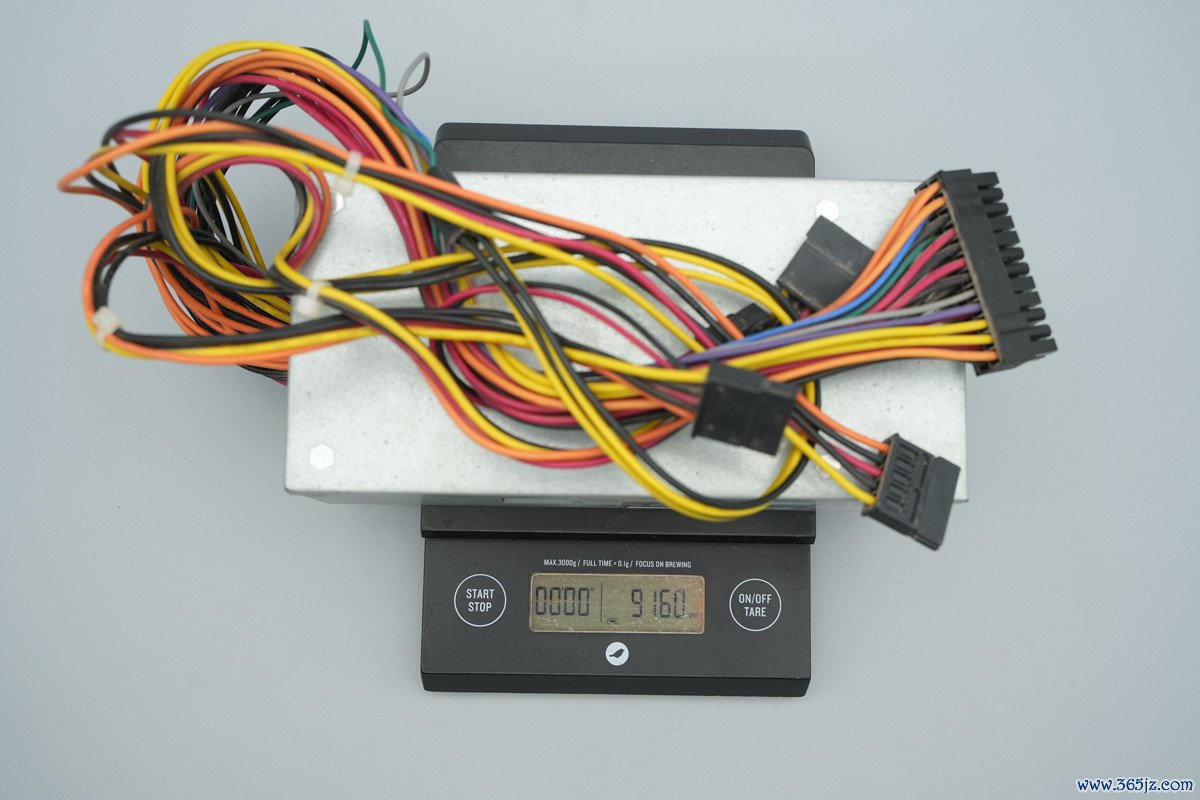

测得电源分量约为916g。
科司特250W TFX电源拆解
看罢了科司特这款电源的外不雅展示，底下就进行拆解，一齐望望里面的假想和用料。

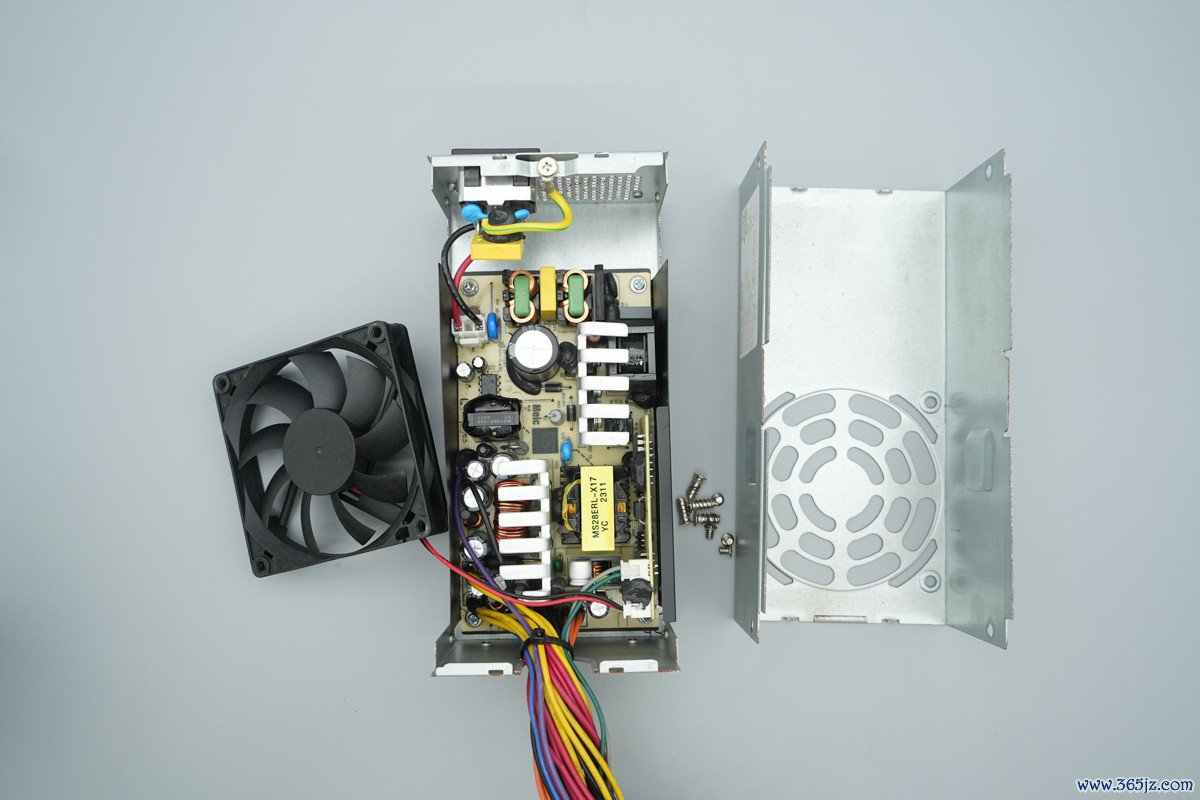

率先拧开固定螺丝，间隔电源外壳。

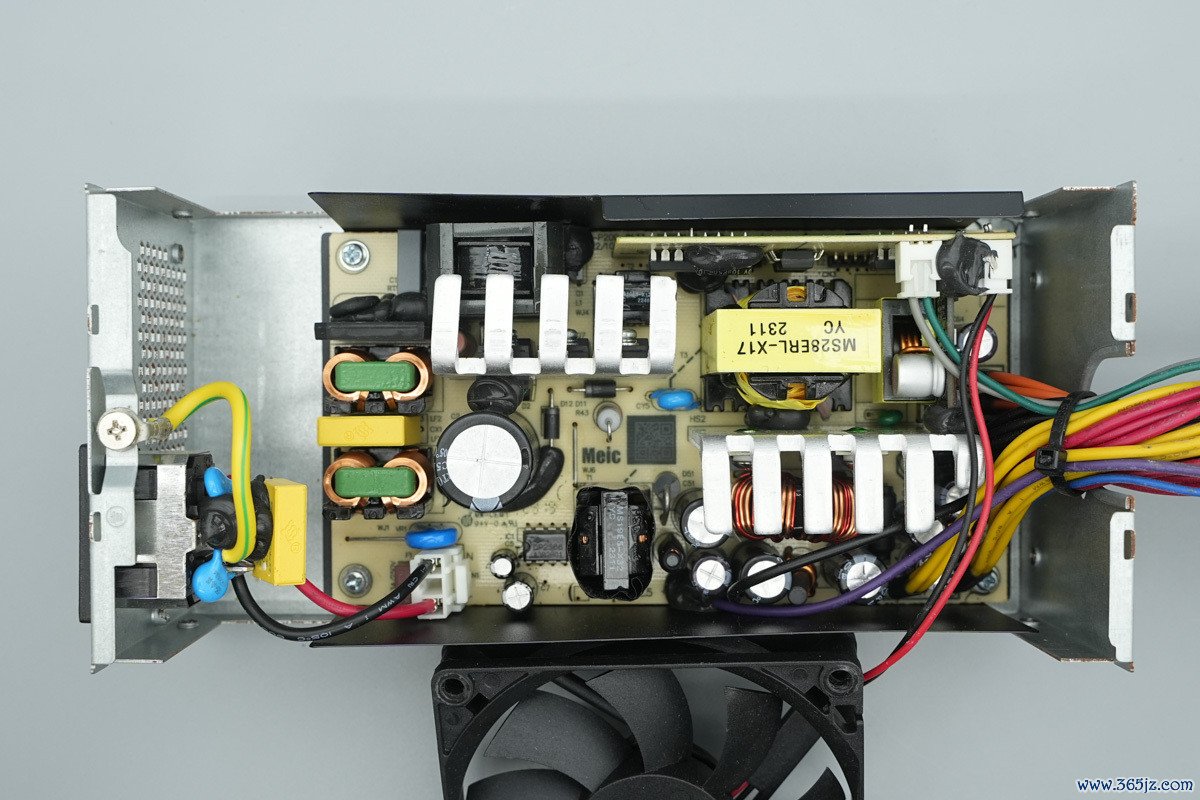

PCBA模块通过螺丝固定在壳体里面。

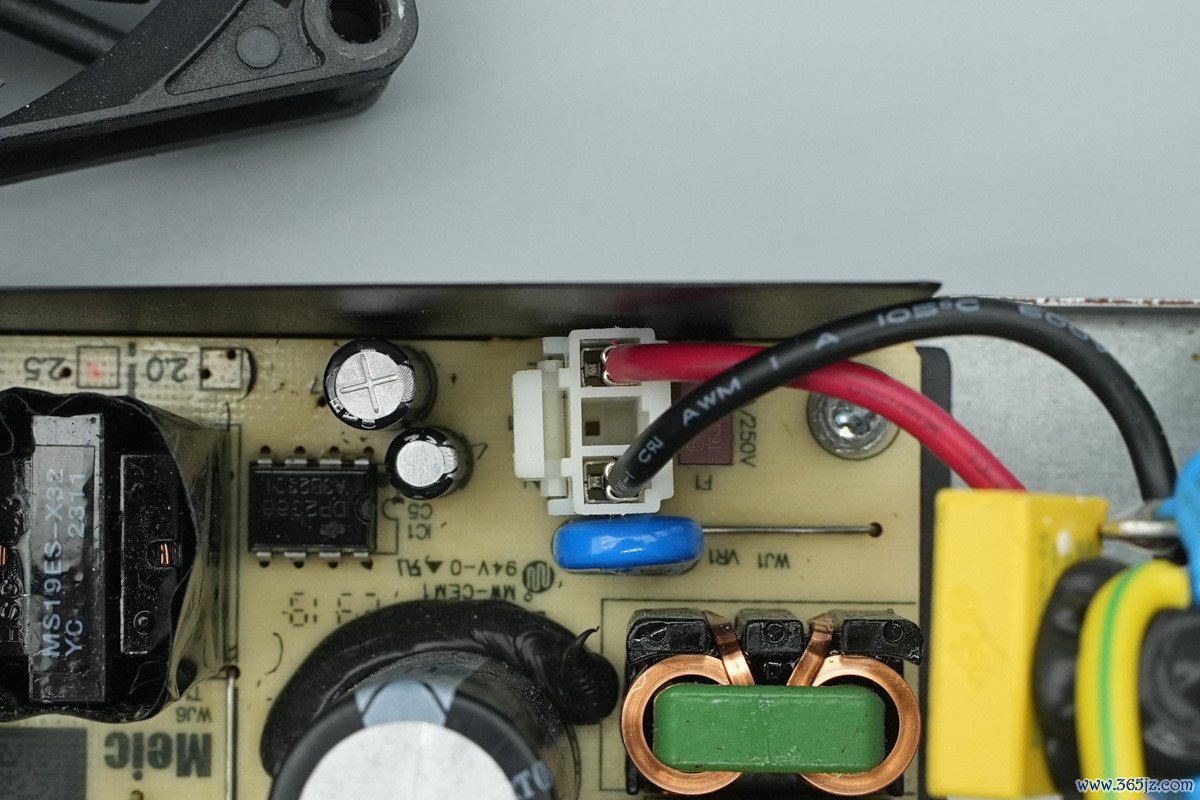

电源输入线通过插接件贯串。

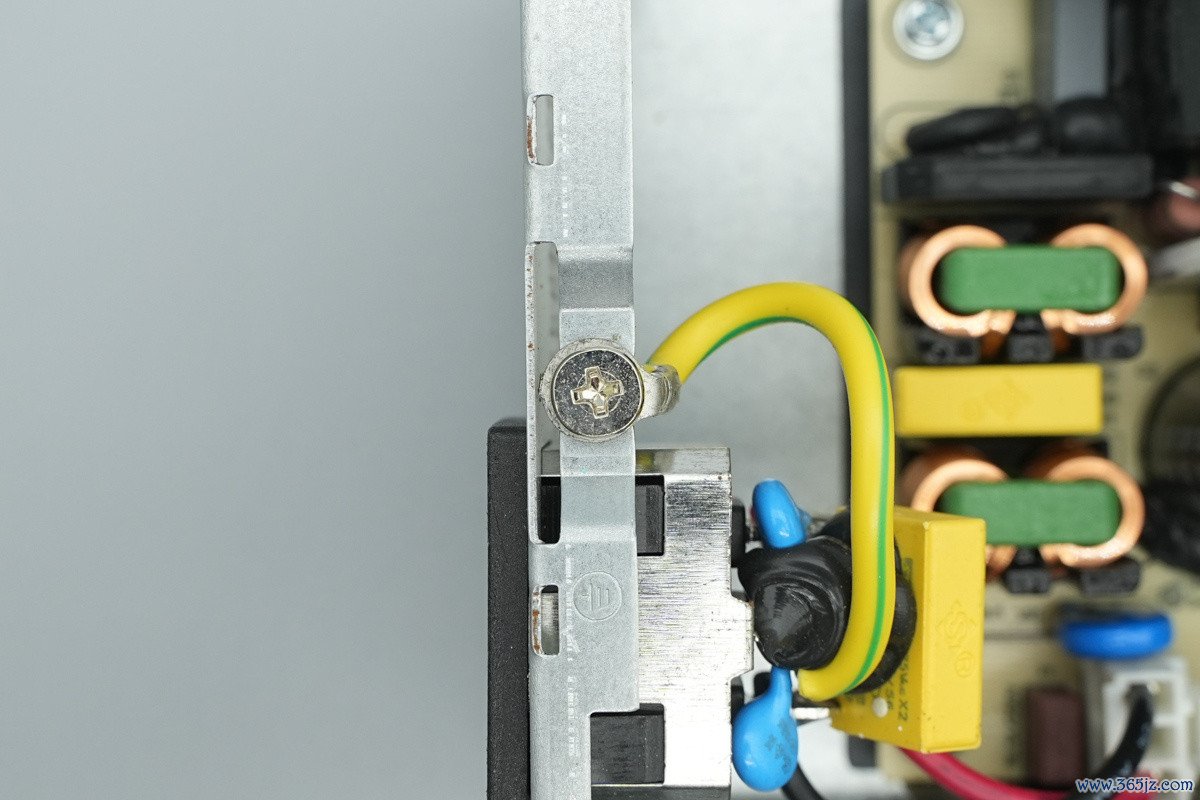

接地线通过螺丝贯串到电源壳体。

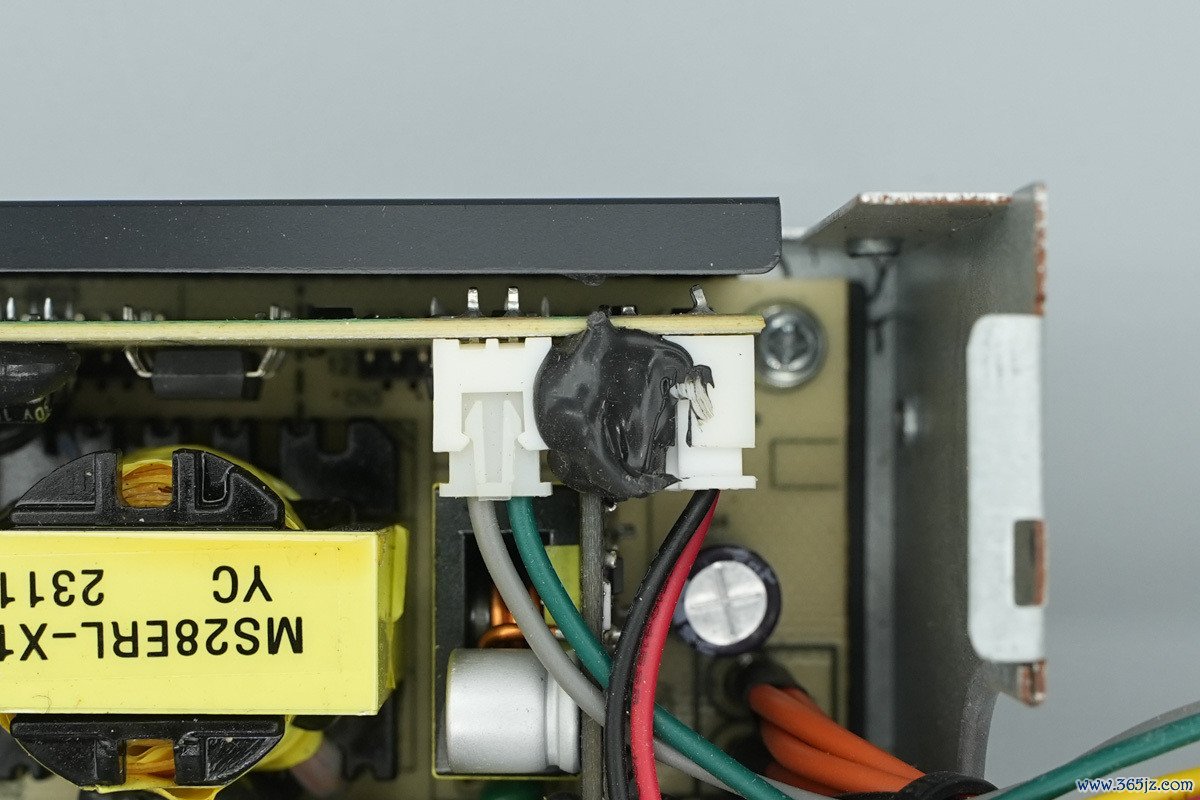

散热电扇通过插接件贯串到垂直小板。

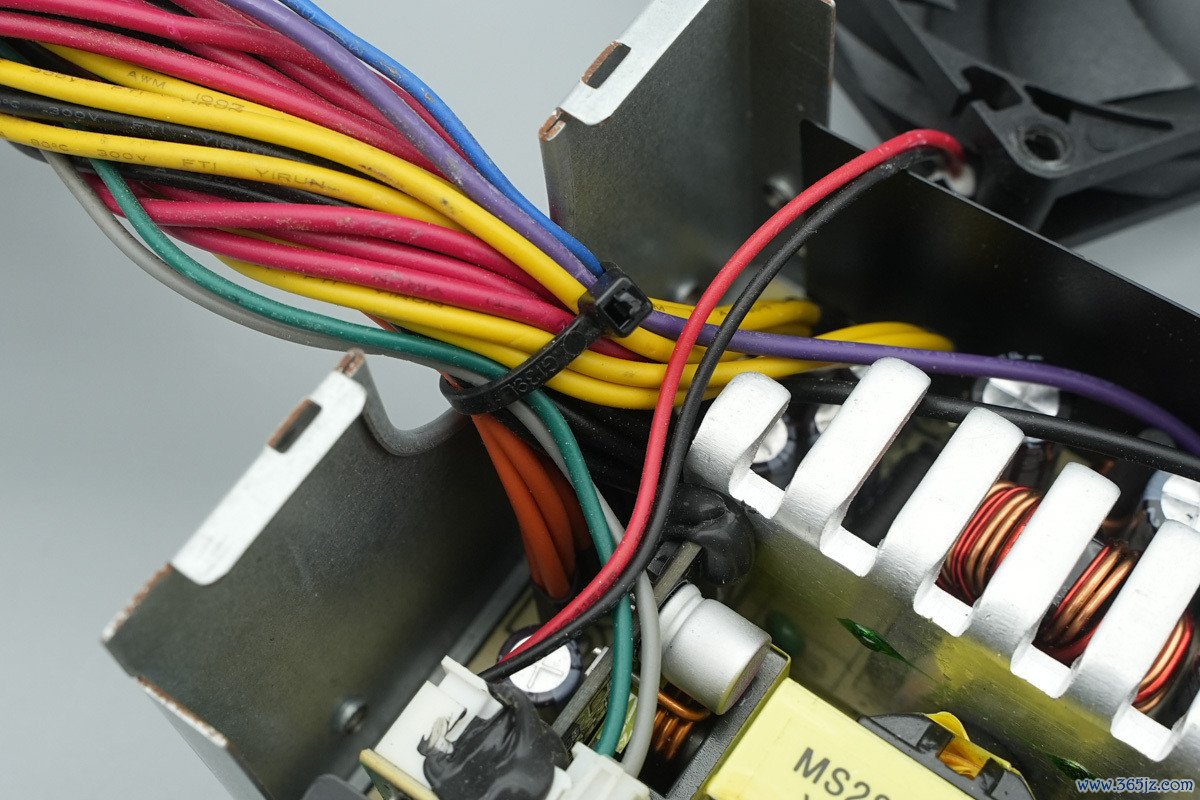

电源输出线焊合贯串，通过扎带固定。

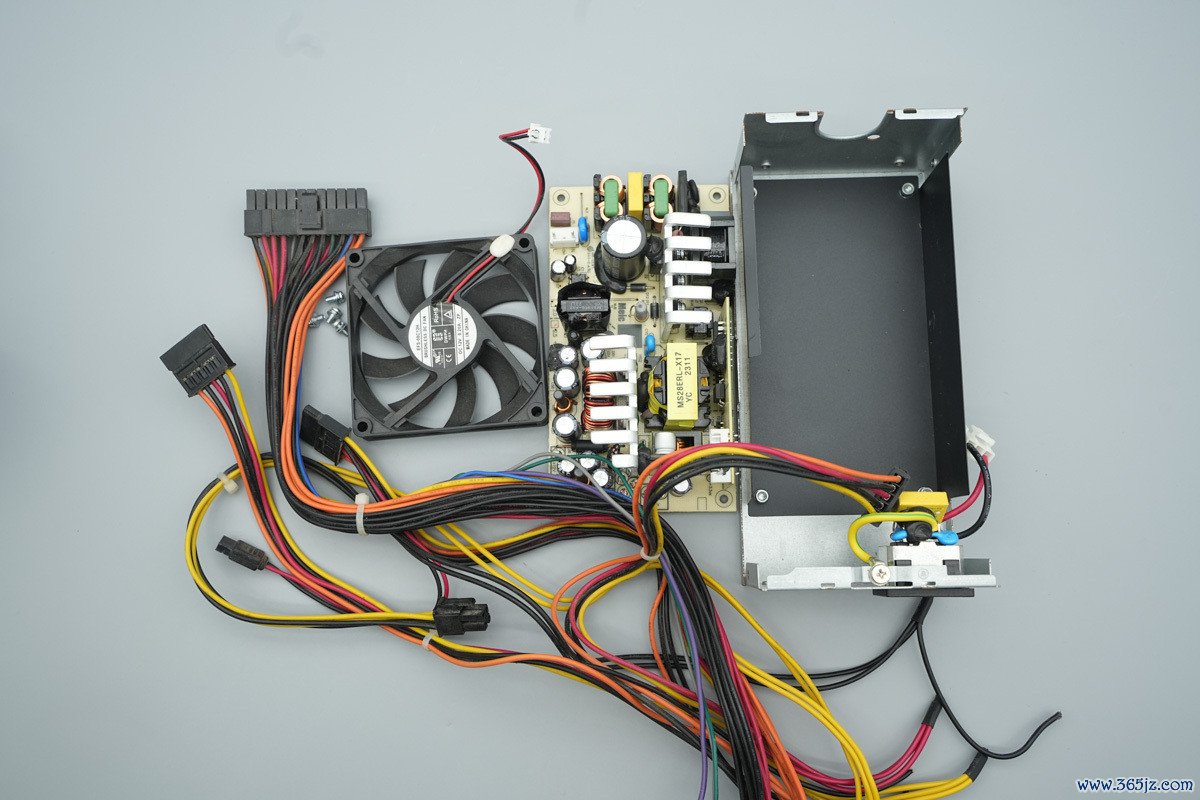

拧下固定螺丝，取出PCBA模块。

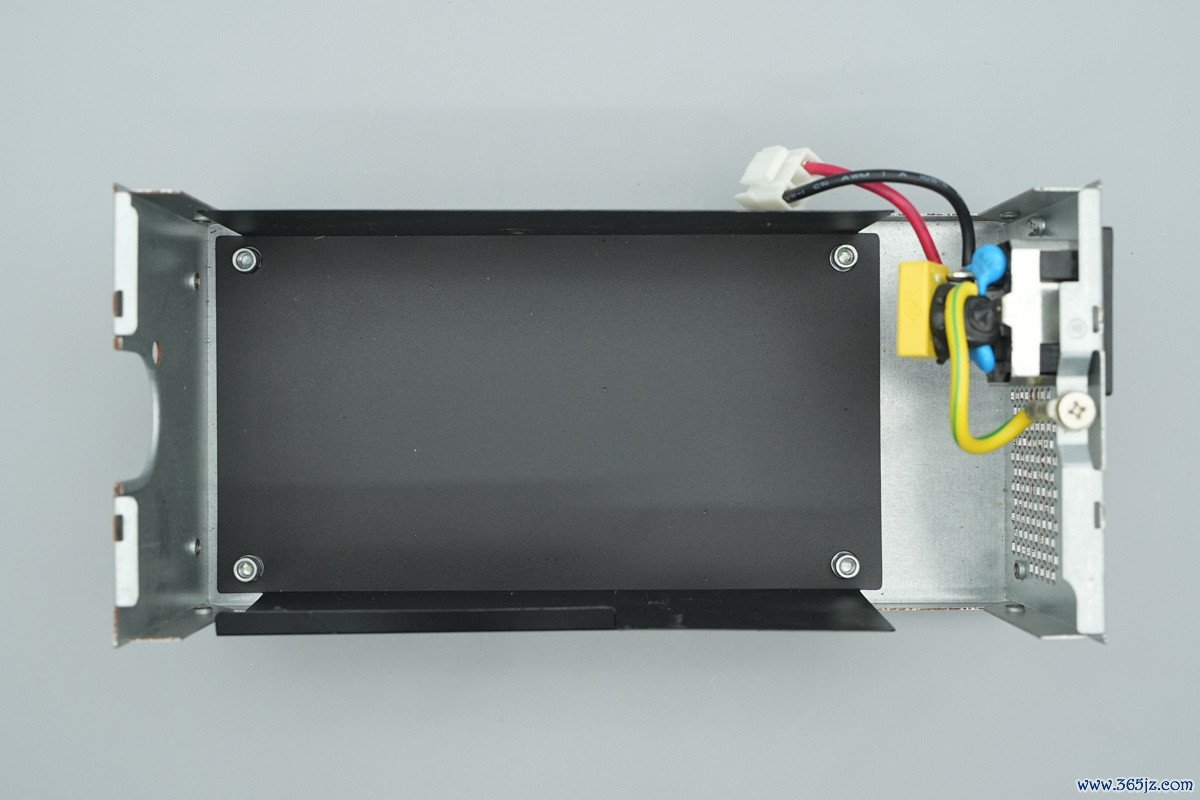

壳体里面设有麦拉片绝缘。

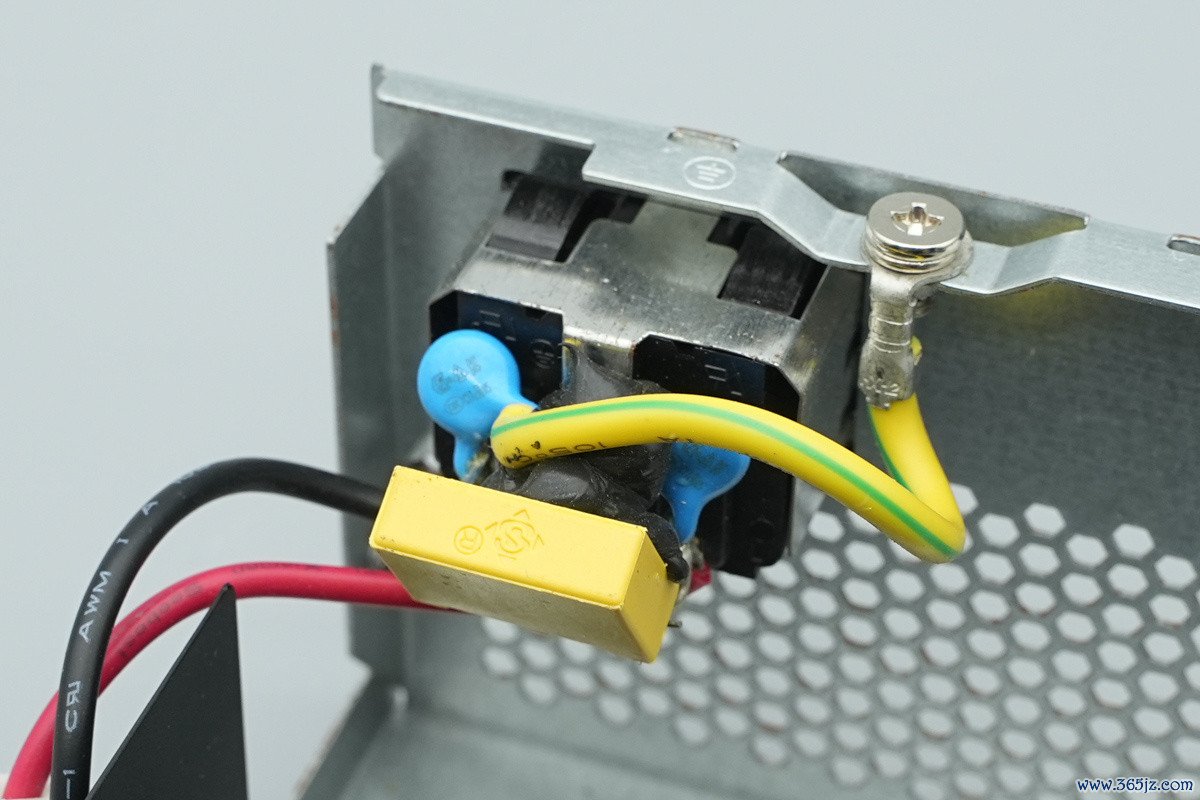

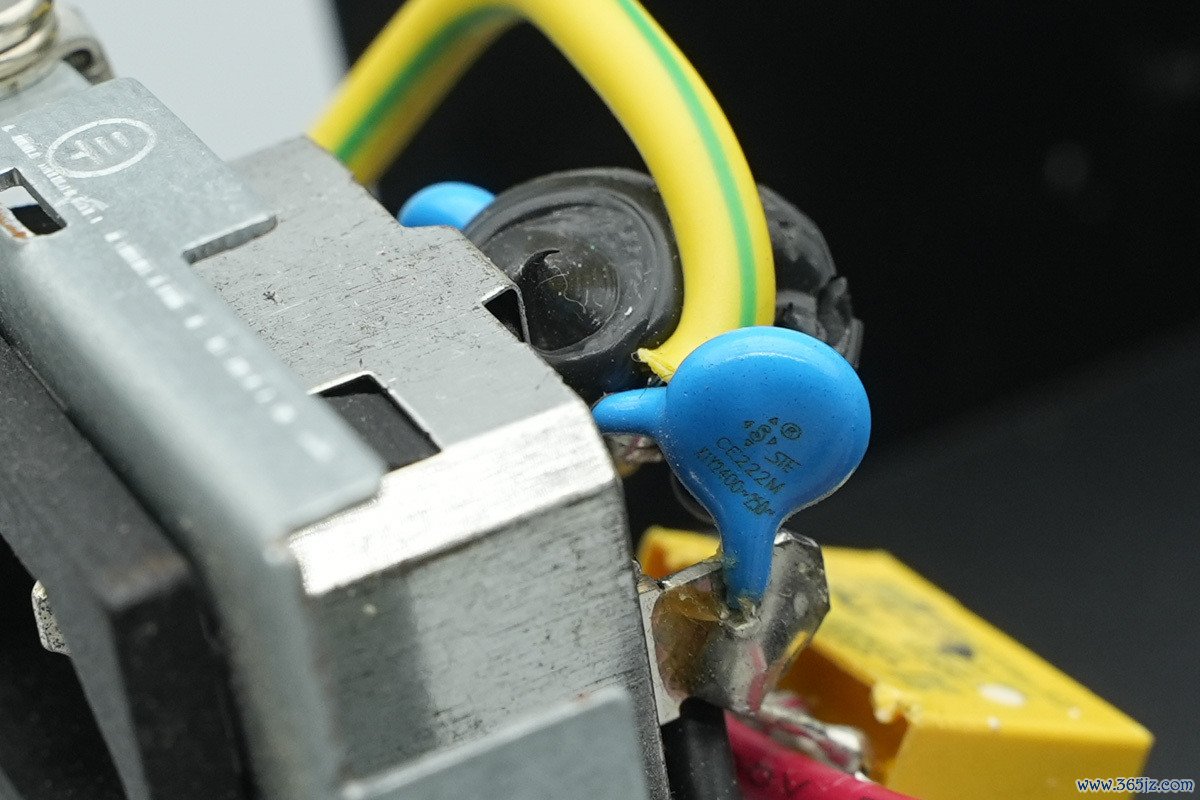

电源插座上焊合蓝色Y电容和安规X2电容。
蓝色Y电容来自松田电子，料号CE222M。
安规X2电容来自松田电子，规格为0.22μF。

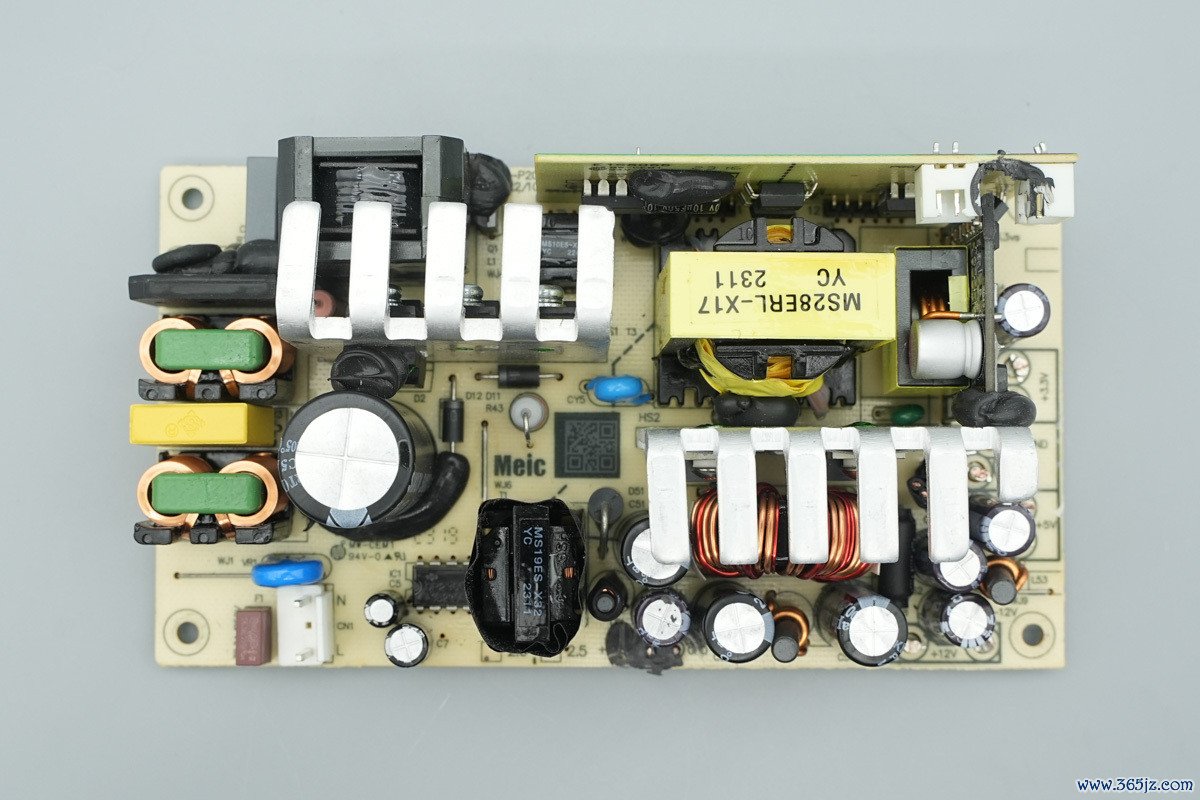

PCBA模块正面一览，左下角为交流输入端，设有保障丝和压敏电阻。左侧设有共模电感，安规X2电容，整流桥和NTC热敏电阻。右侧上方设有PFC升压电感，下方散热片为PFC开关管，PFC整流管和正激开关管散热。
散热片下方设有高压滤波电容，右侧上方设有斥逐小板，下方设有变压器，右侧设有3.3V同步降压小板。变压器下方设有整流管，滤波电感和滤波电容。中间下标的置设有待机电源芯片和待机电源变压器。

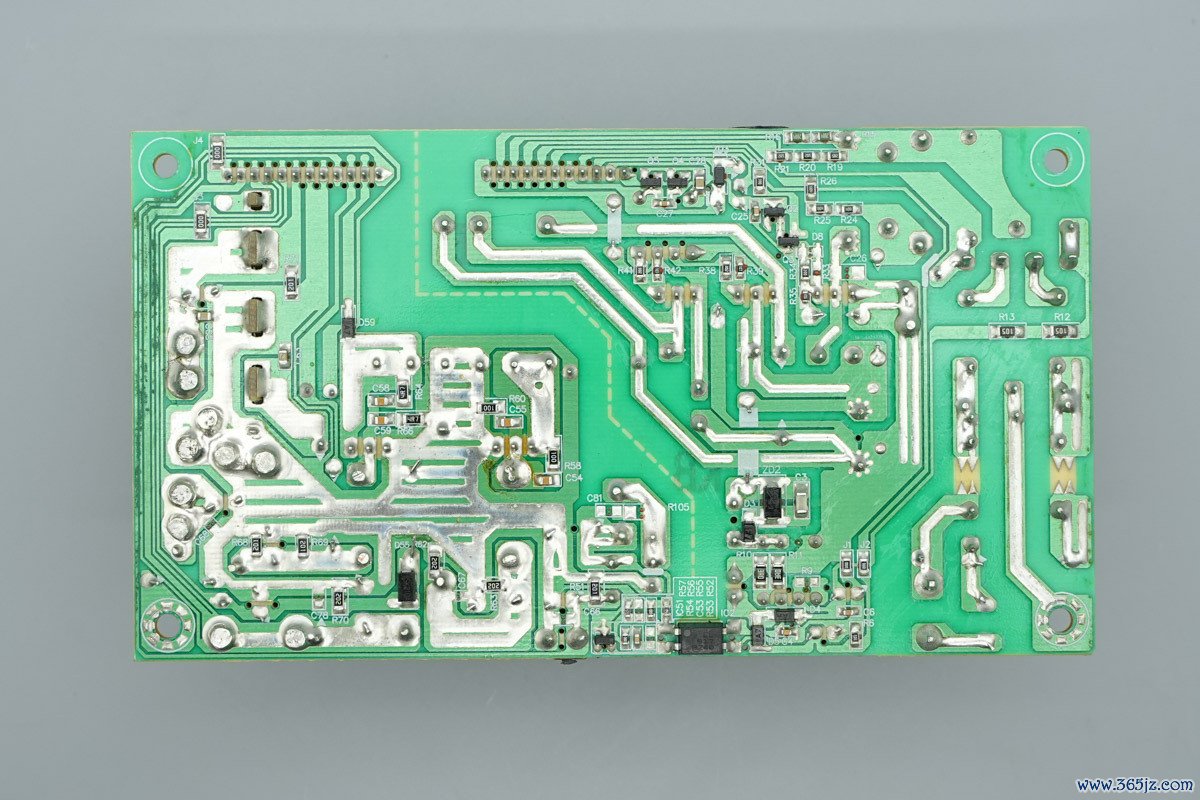

PCBA模块后头设有响应光耦，大电流走线露铜加锡增强载流。
焊合拆下小板和散热片，不绝进行拆解。
交流输入插座特写。

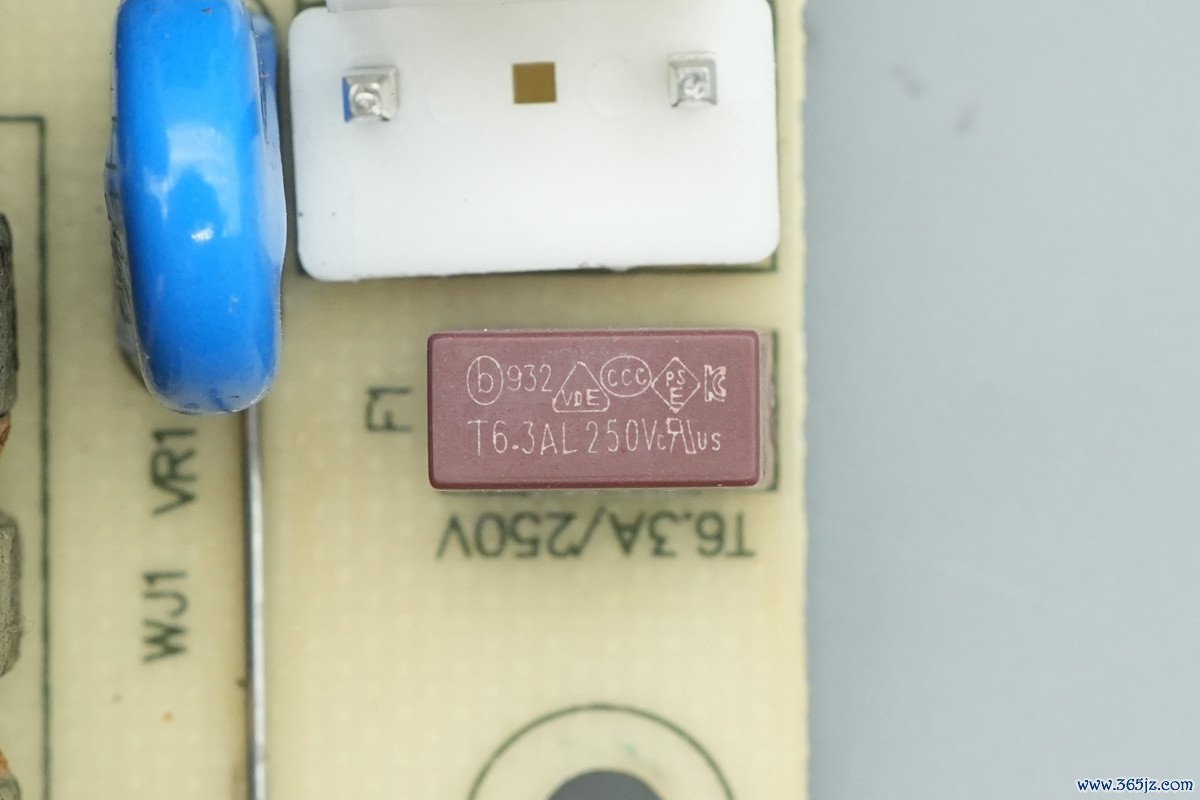

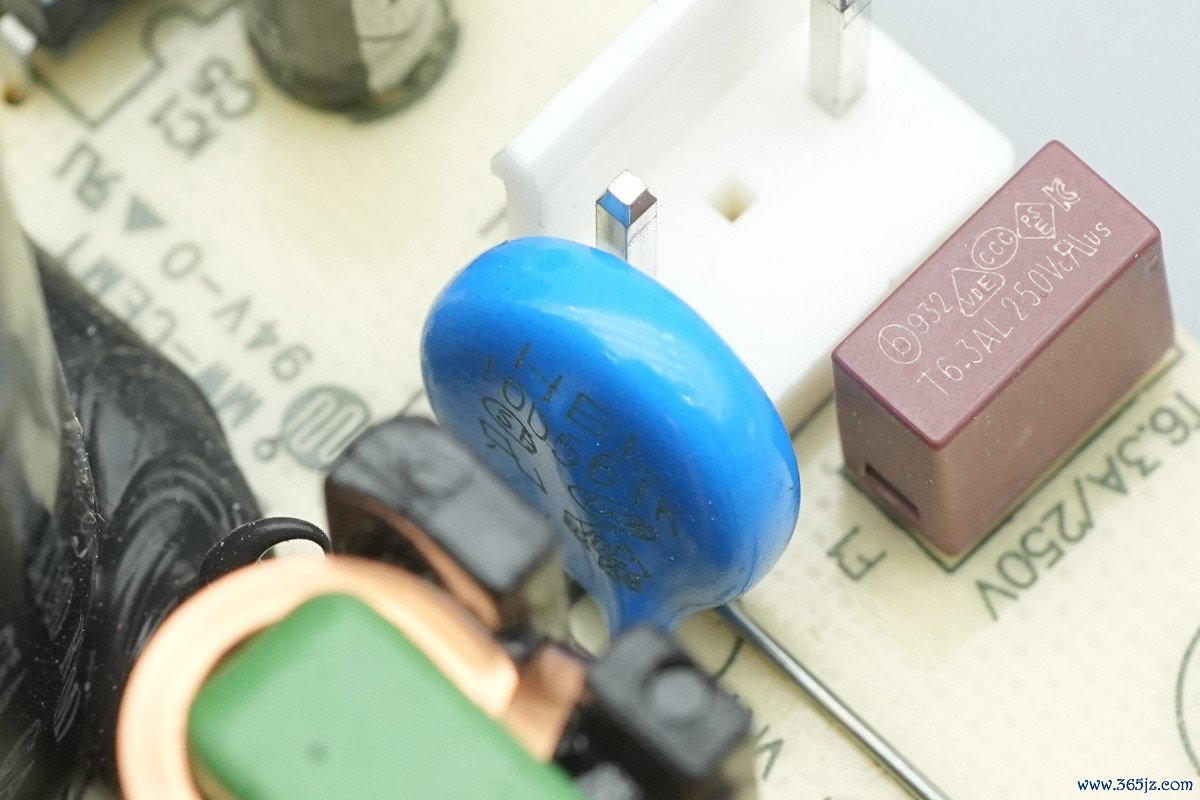

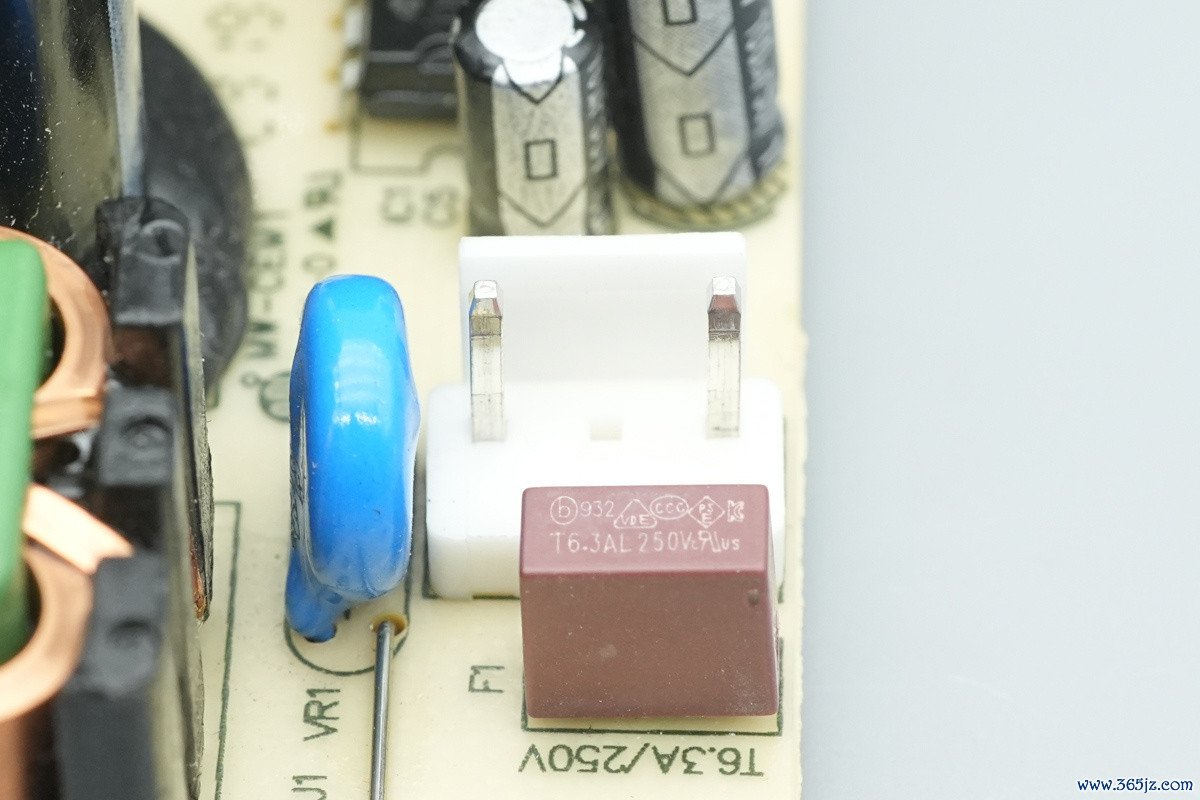

保障丝来自贝特电子，规格为6.3A 250V。
压敏电阻来自鸿志，料号为10D561K，用于收受过压浪涌。

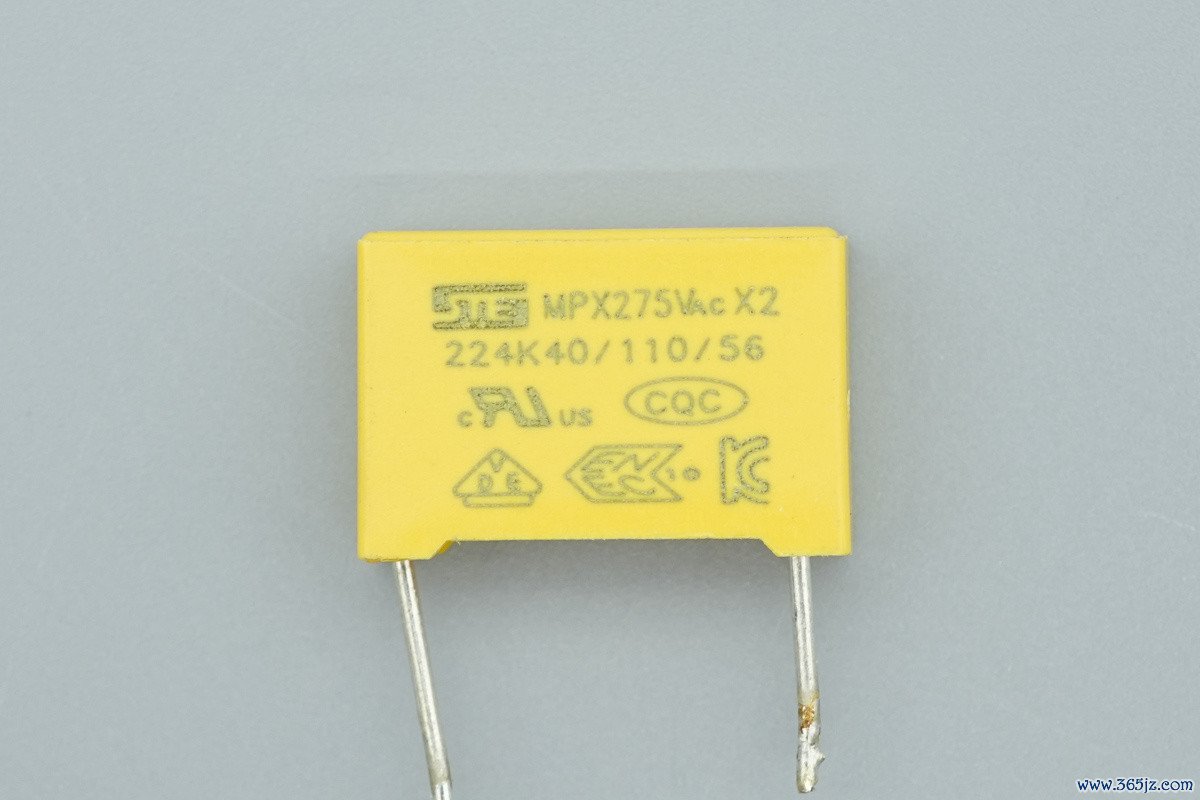

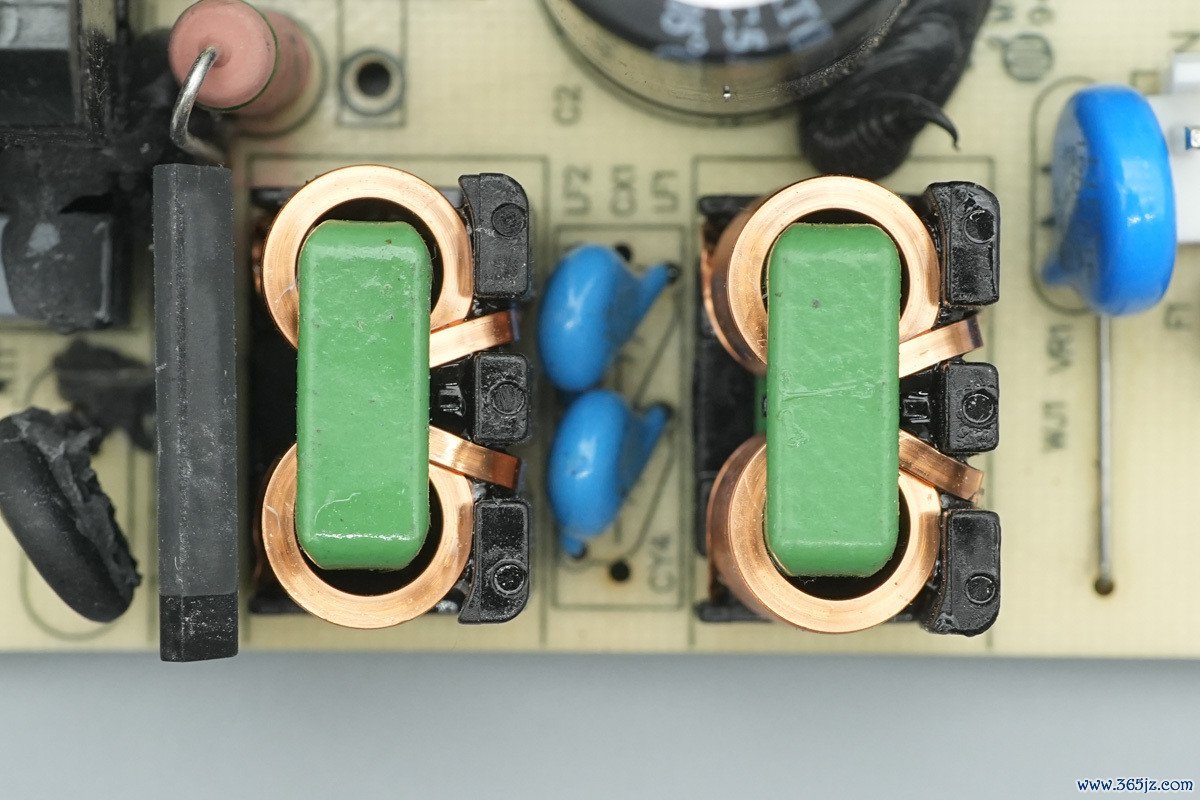

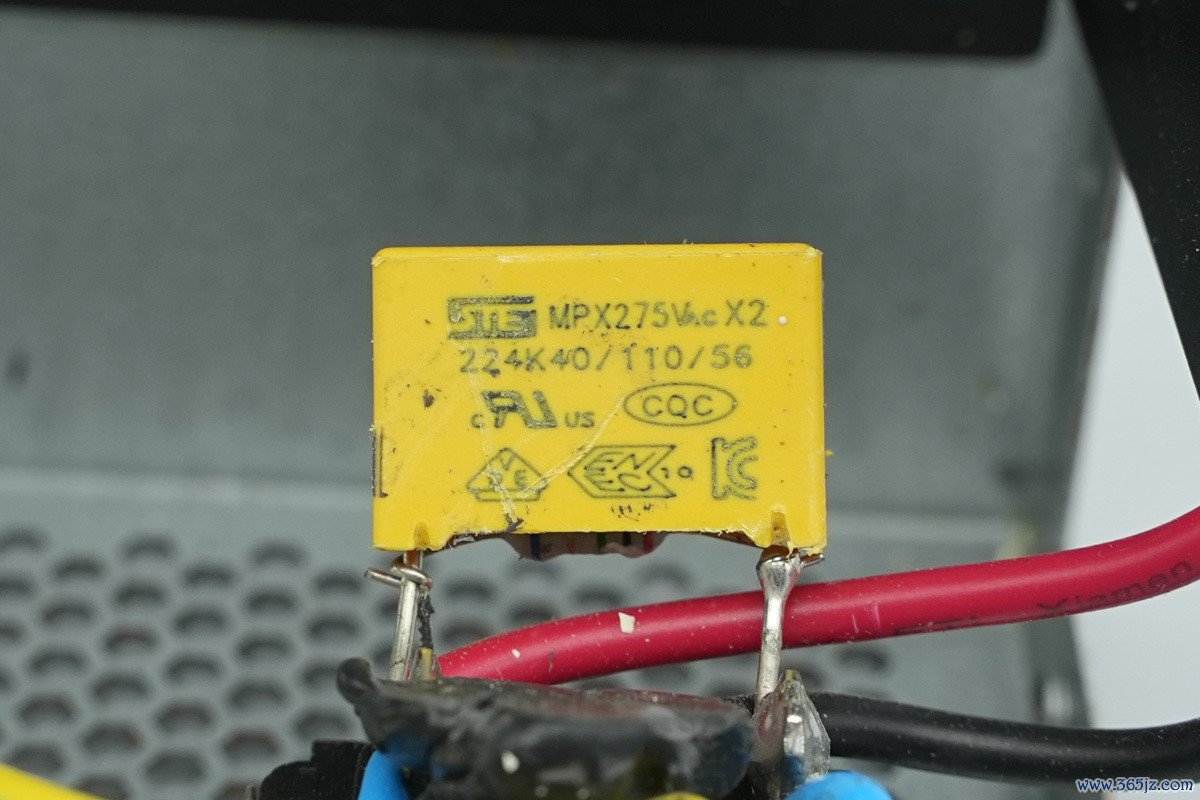

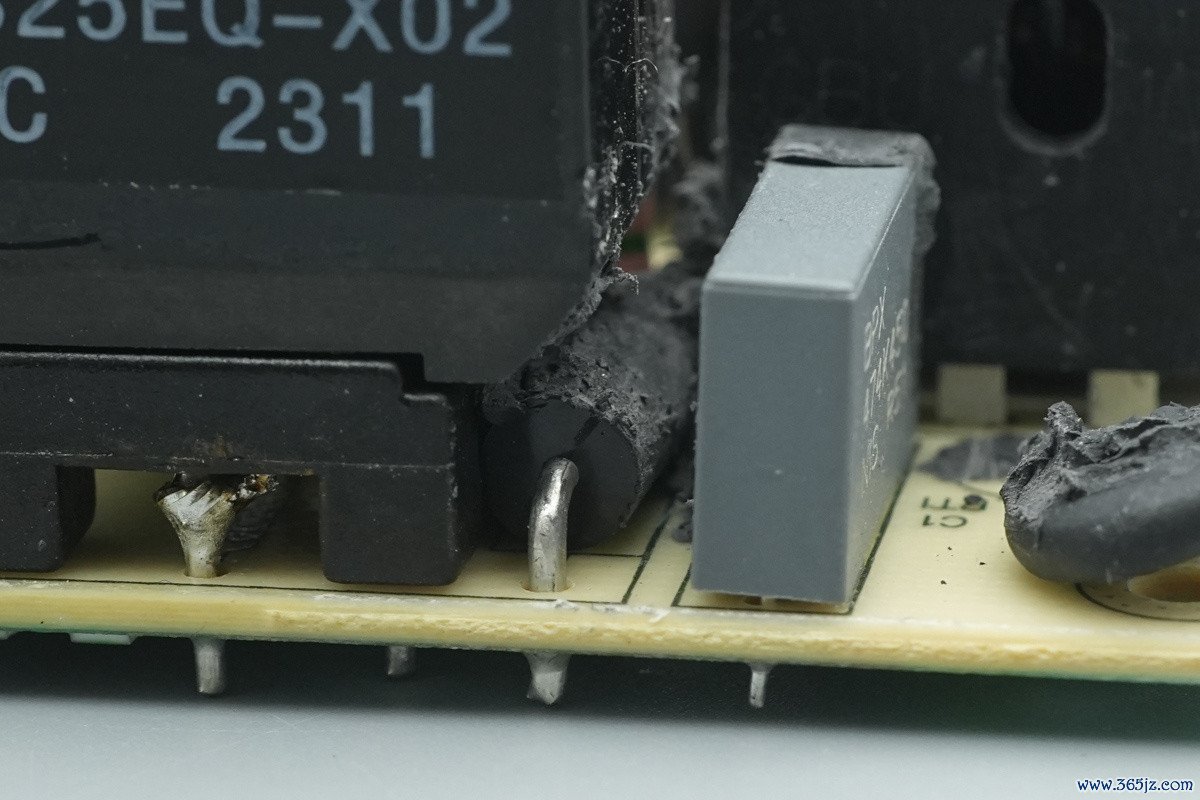

在两颗共模电感之间设有安规X2电容，来自松田，规格为0.22μF。

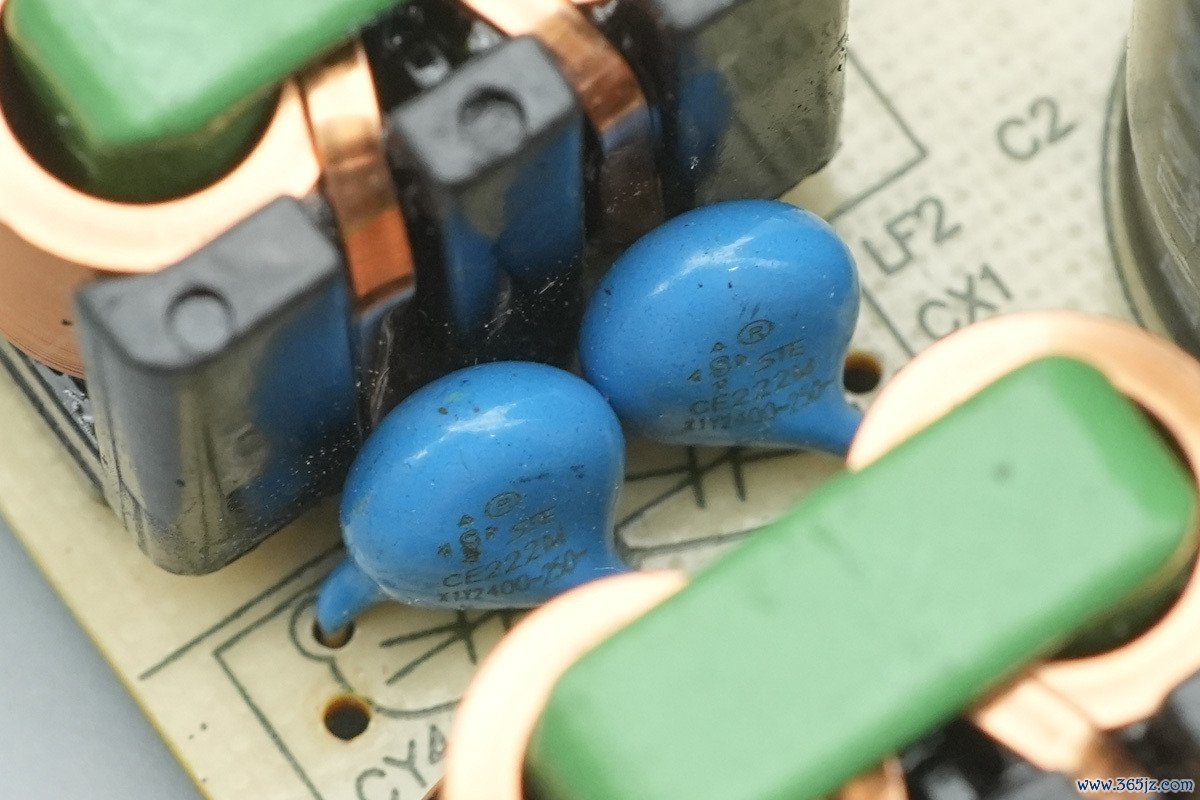

共模电感收受扁铜线绕制，安规X2电容下方设有蓝色Y电容。
蓝色Y电容来自松田电子，料号CE222M。

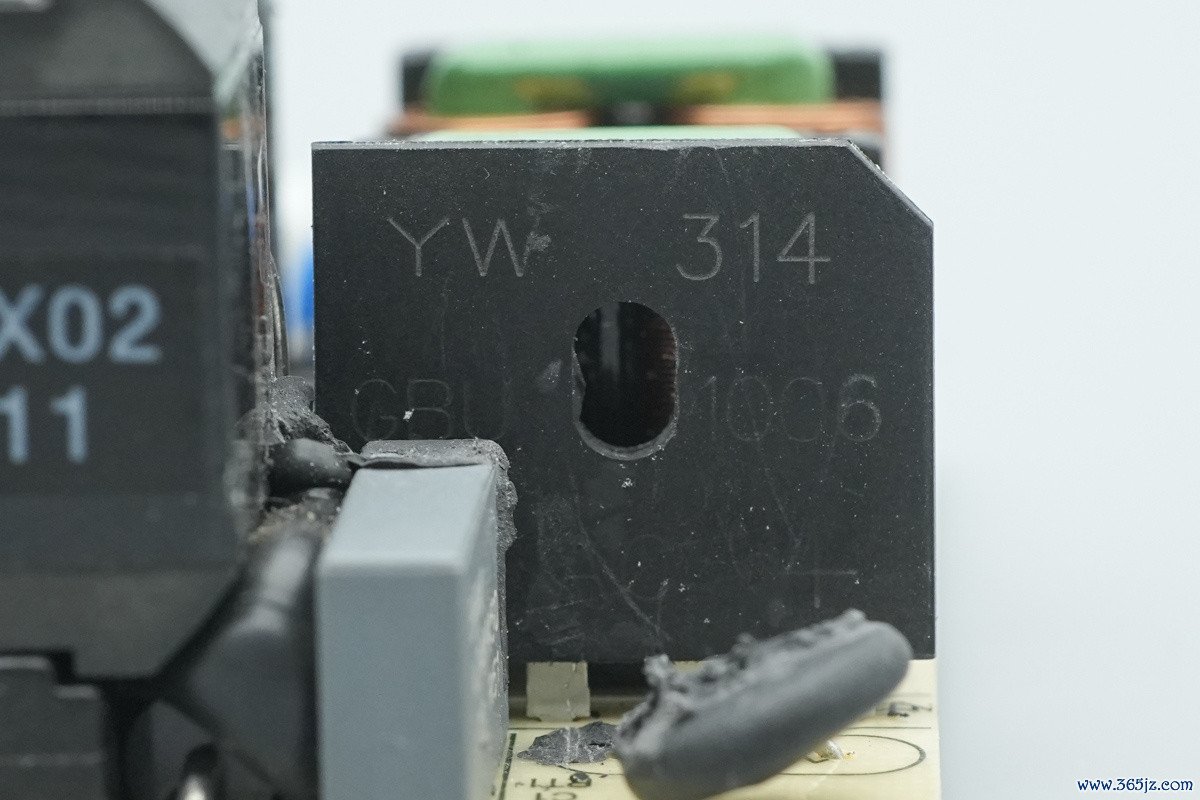

整流桥型号GBU1006，规格为10A 600V，收受GBU封装。

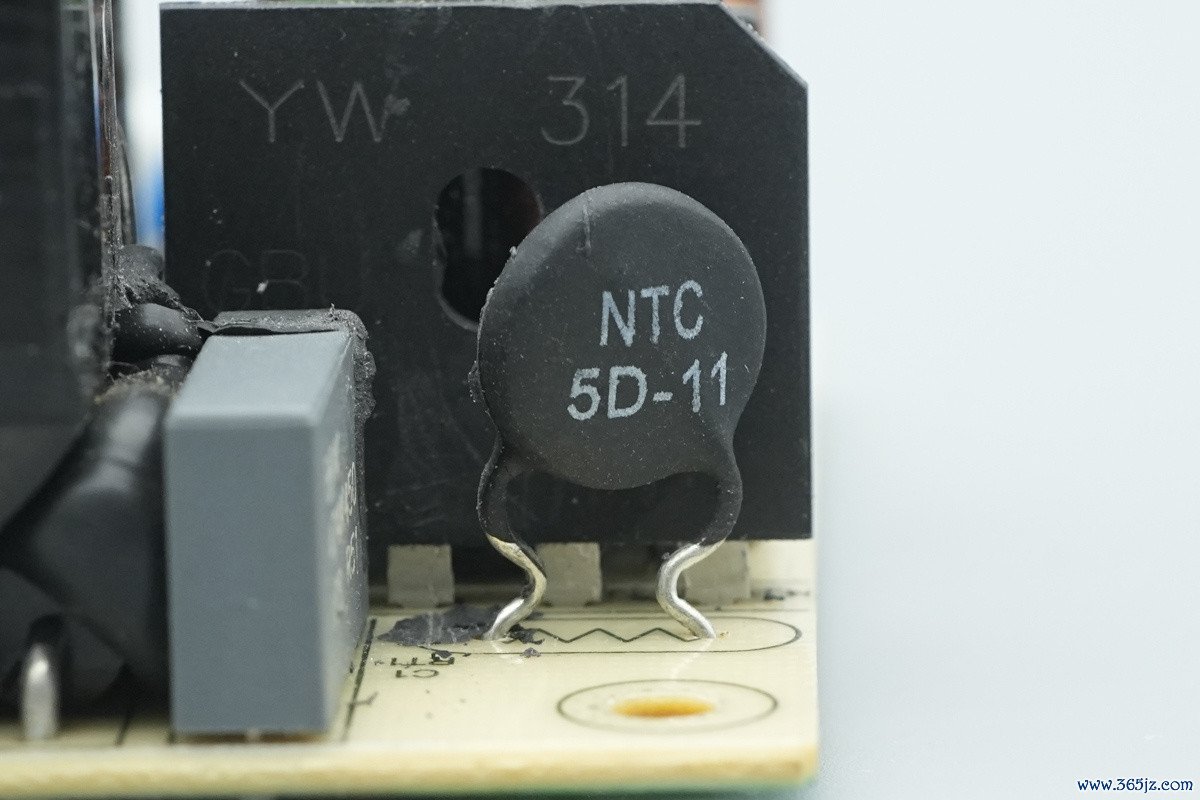

NTC热敏电阻料号5D-11，用于扼制上电的浪涌电流。

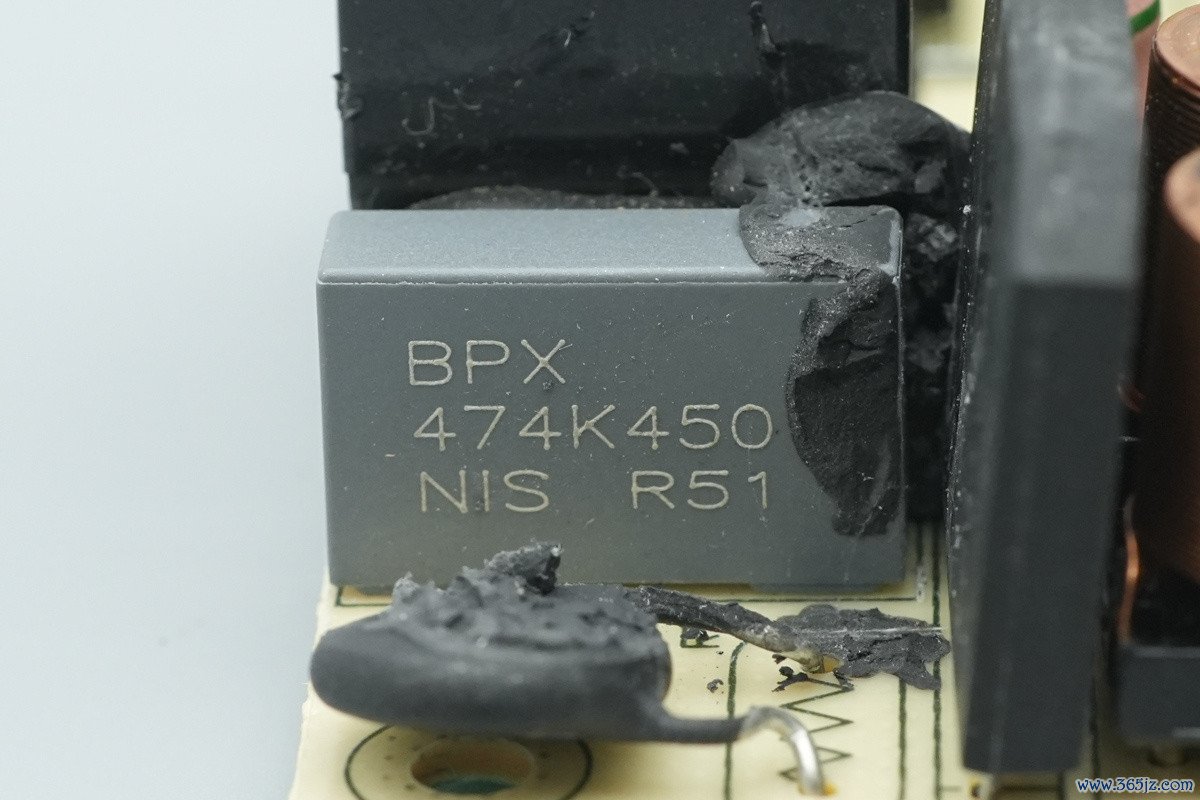

薄膜滤波电容来自日精电子，规格为0.47μF450V。

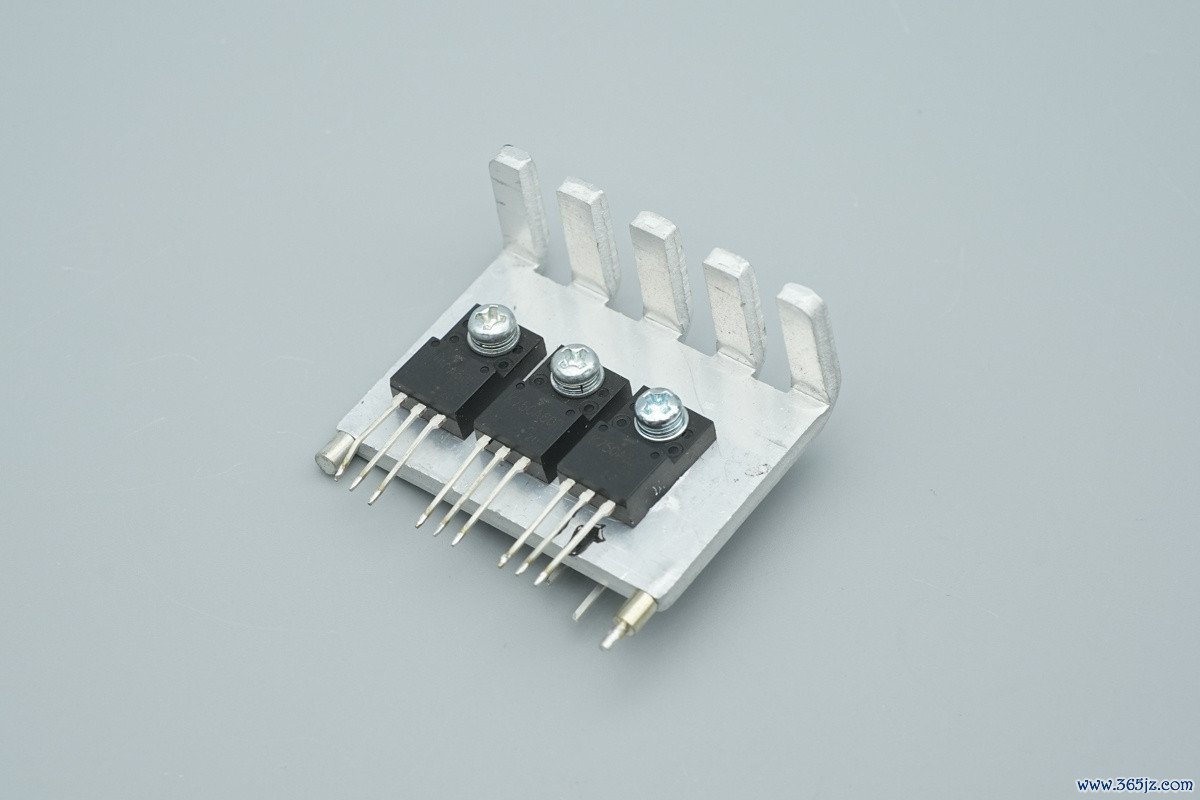

PFC开关管和正激开关管固定在散热片上。

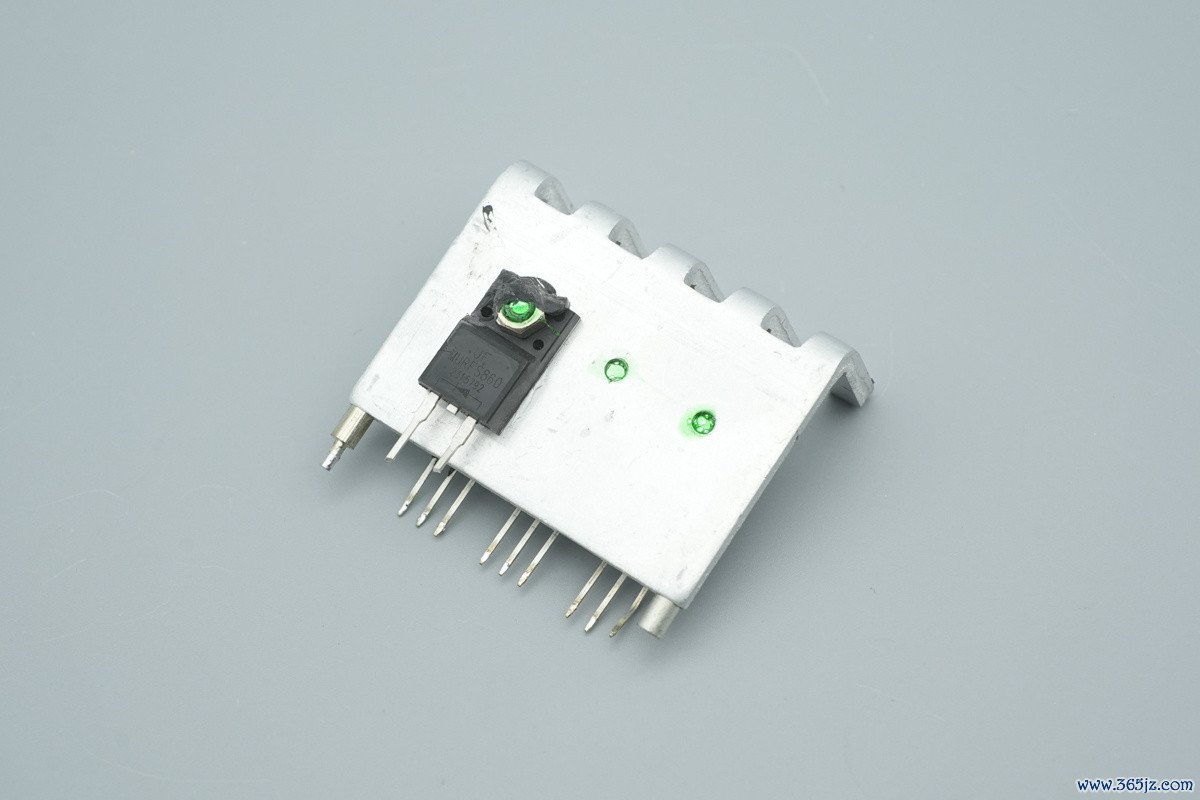

另一面固定PFC开关管。

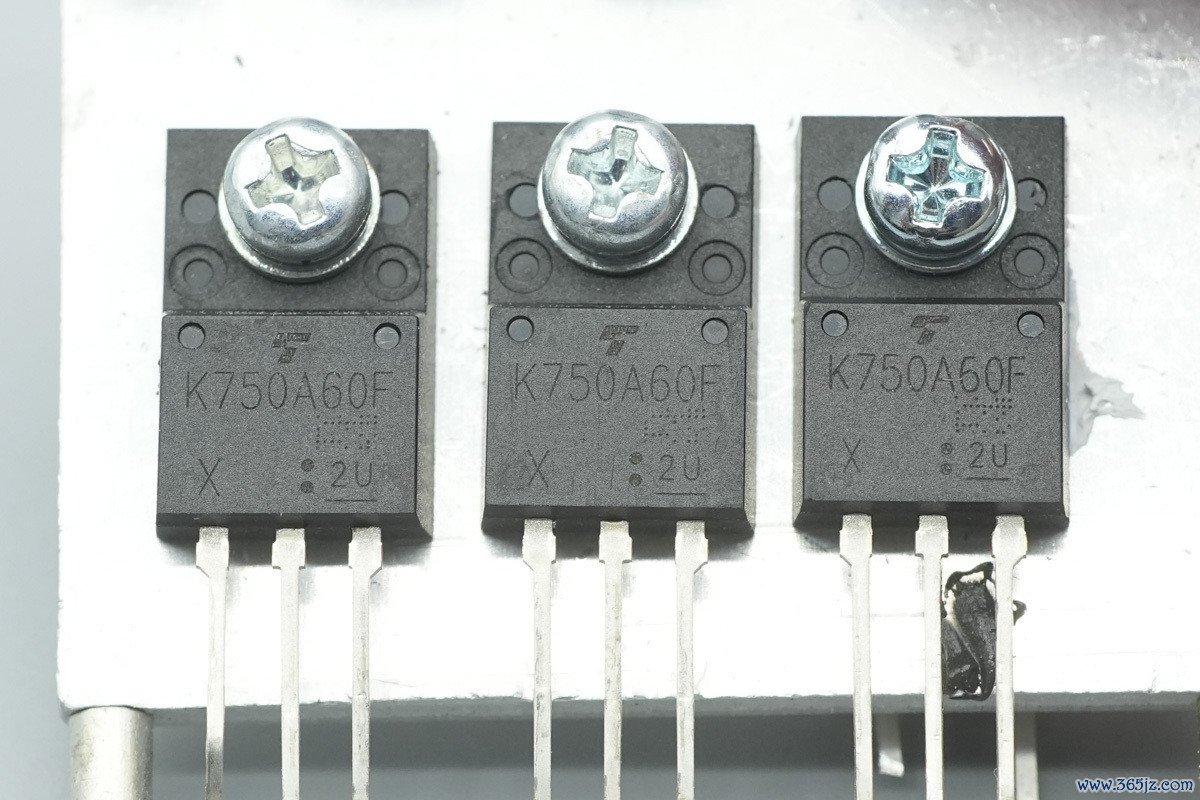

三颗开关管型号交流，为东芝TK750A60F，NMOS，耐压600V，导阻620mΩ，收受TO-220SIS封装。左侧两颗用于正激开关管，右侧一颗用于PFC开关管。

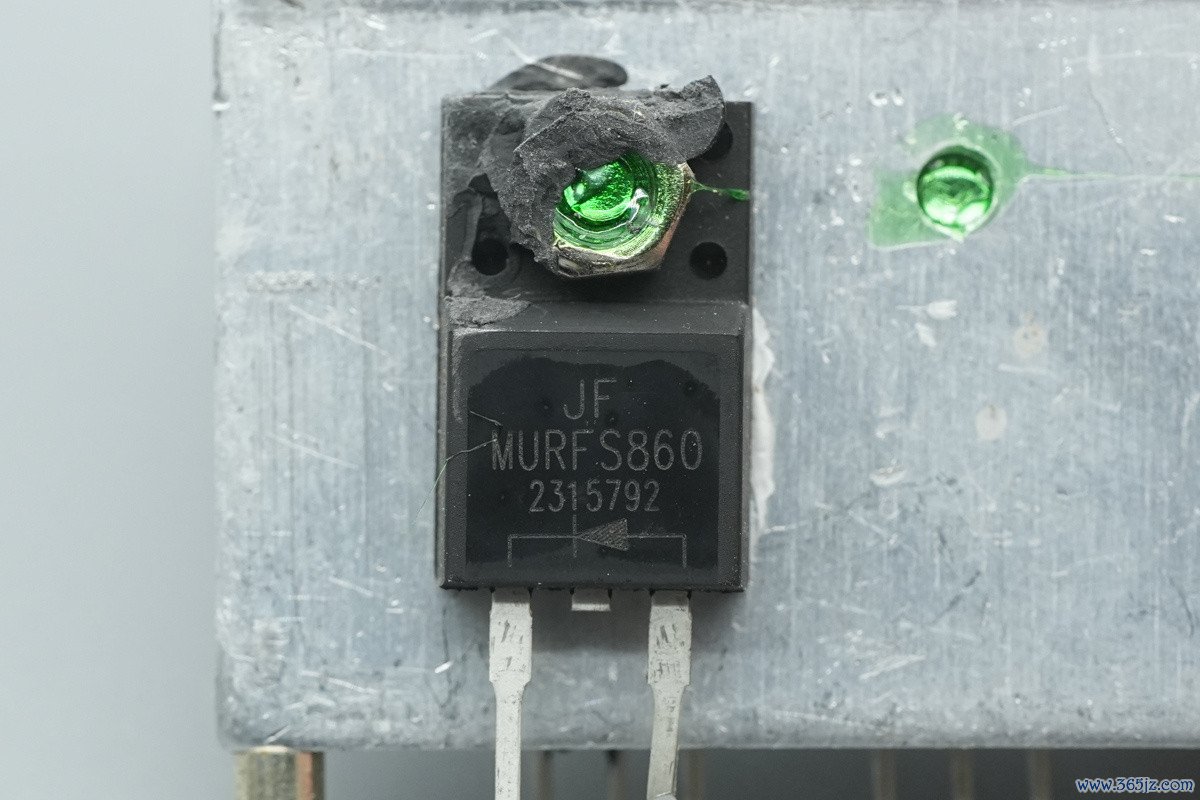

PFC整流管来自吉福，型号MURFS860，为超快软还原二极管，规格为600V 8A，收受ITO-220AC封装。

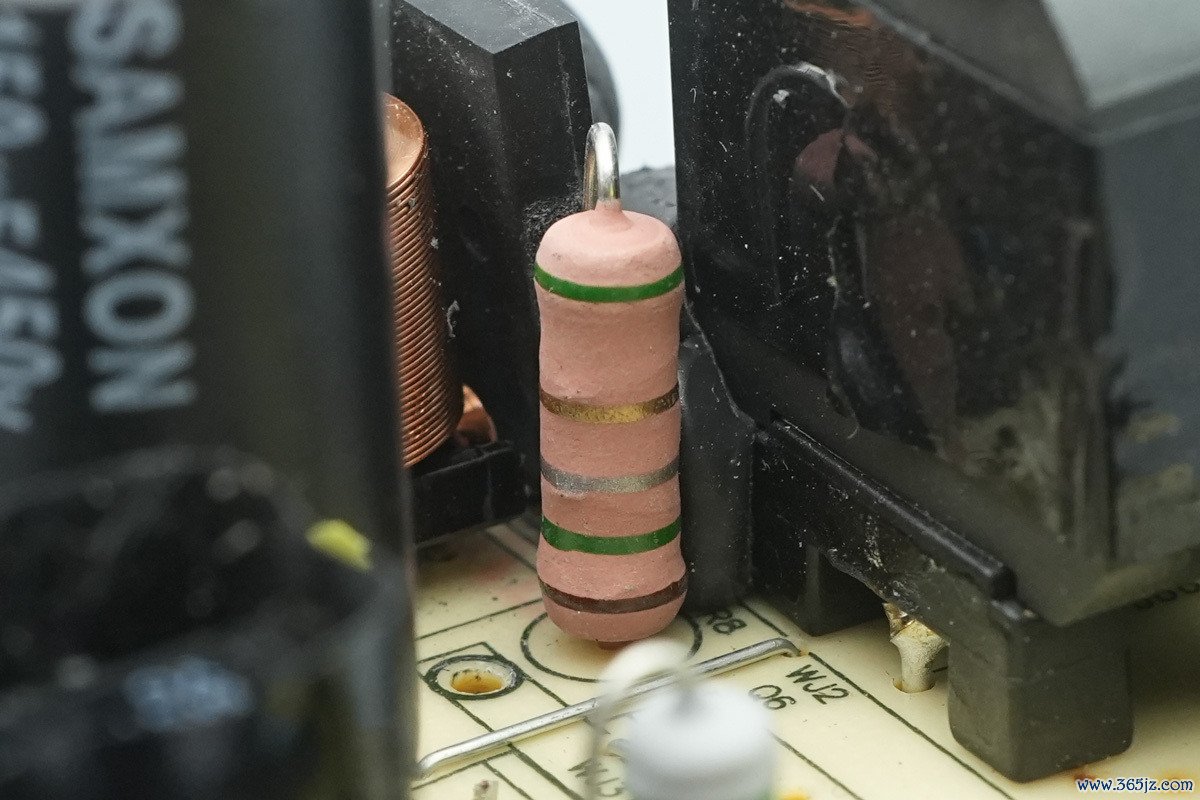

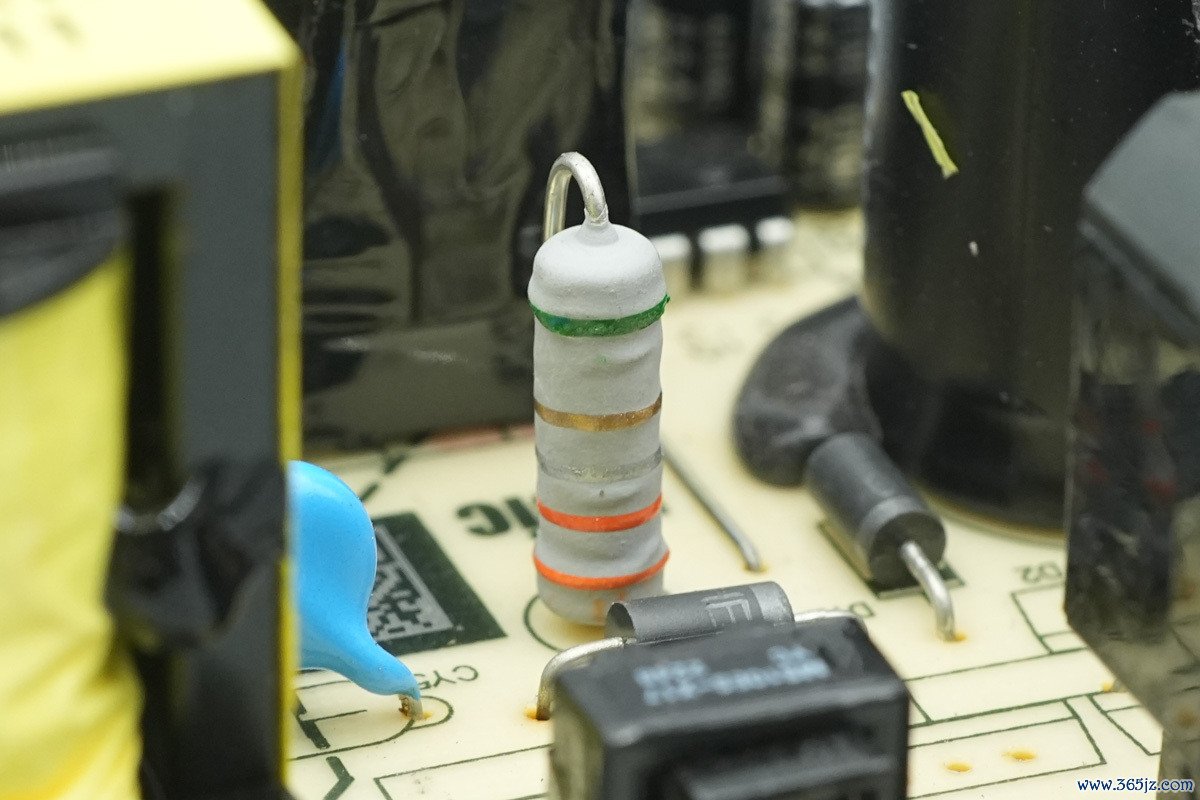

绕线电阻用于检测PFC开关管电流。
PFC升压电感特写，收受利兹线绕制。

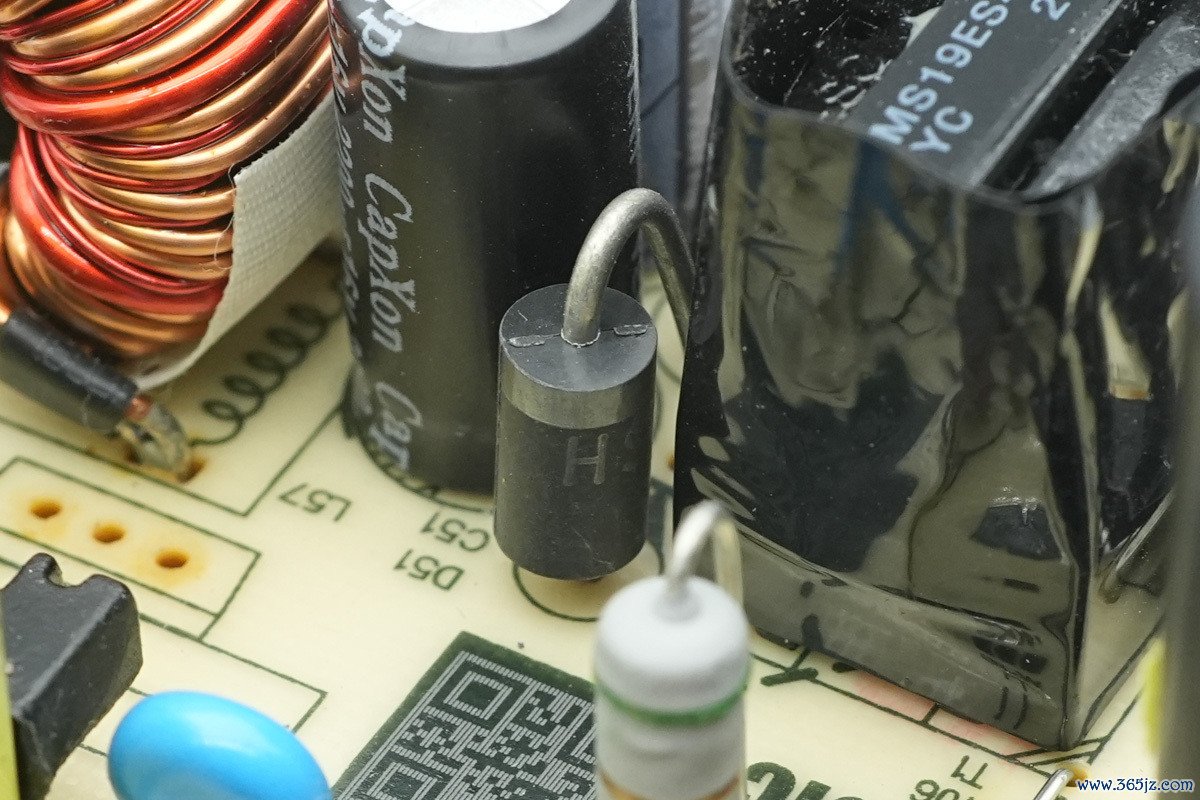

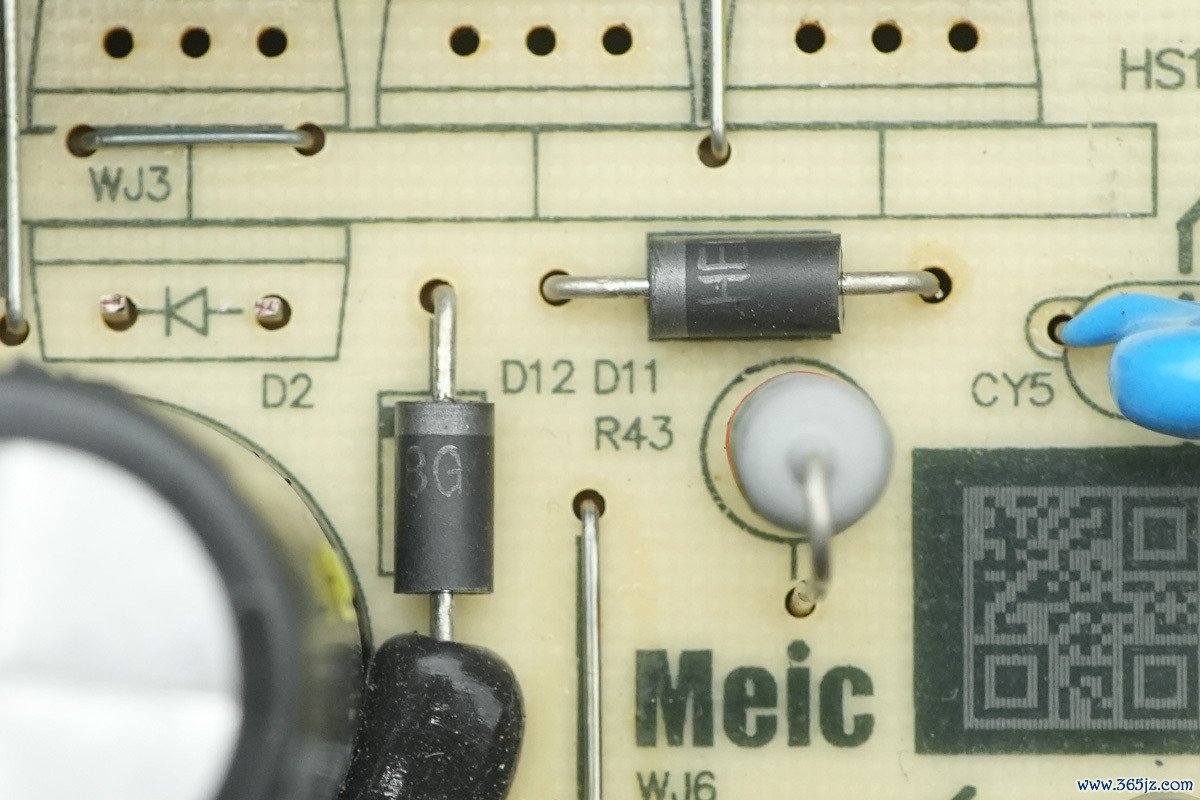

右侧设有PFC旁路二极管。

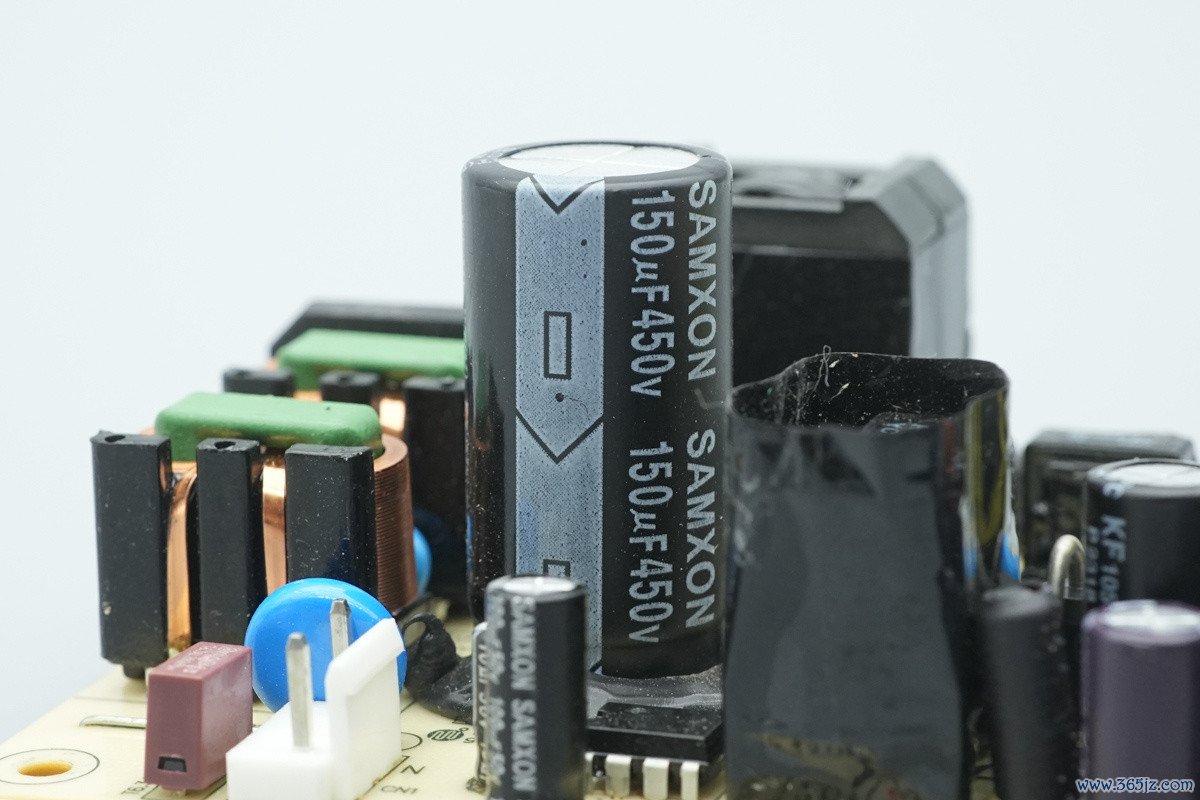

高压滤波电容来自万裕，B体育2026世界杯官网入口规格为150μF450V。

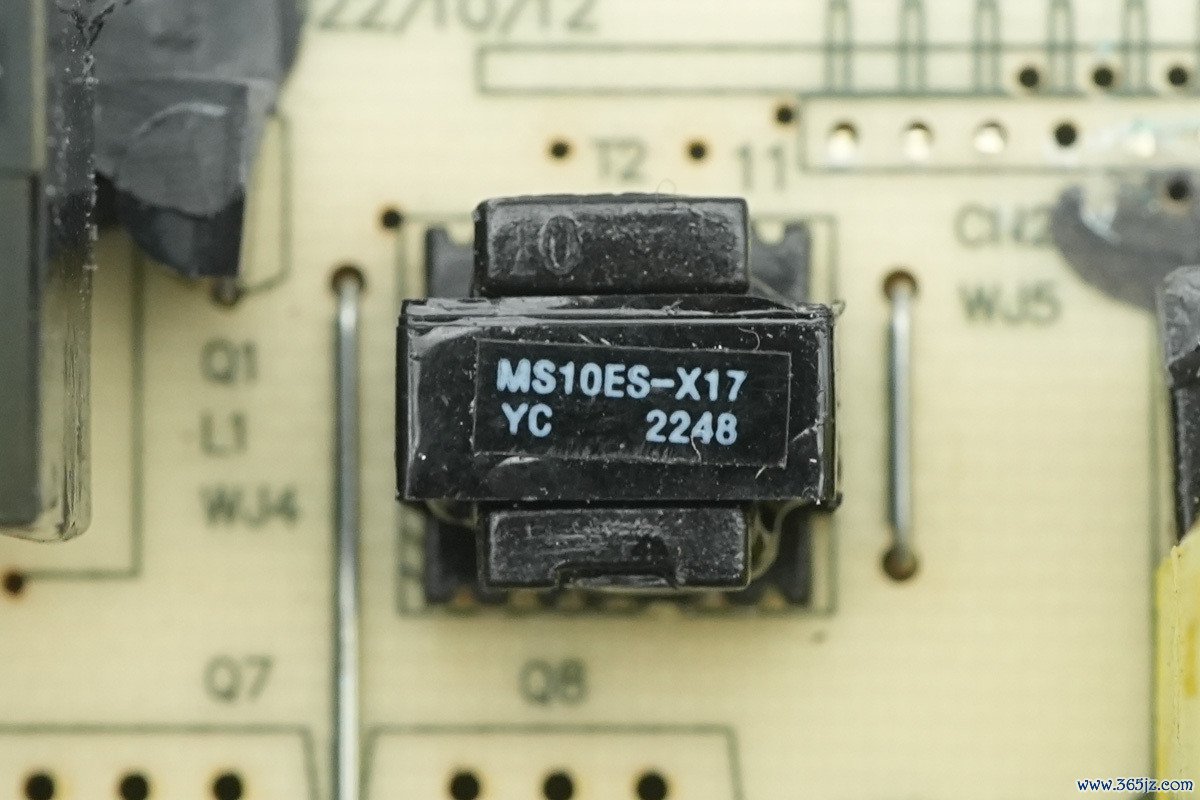

用于驱动正激开关管的变压器特写。
绕线电阻用于检测正激开关管电流。
两颗续流二极管特写。

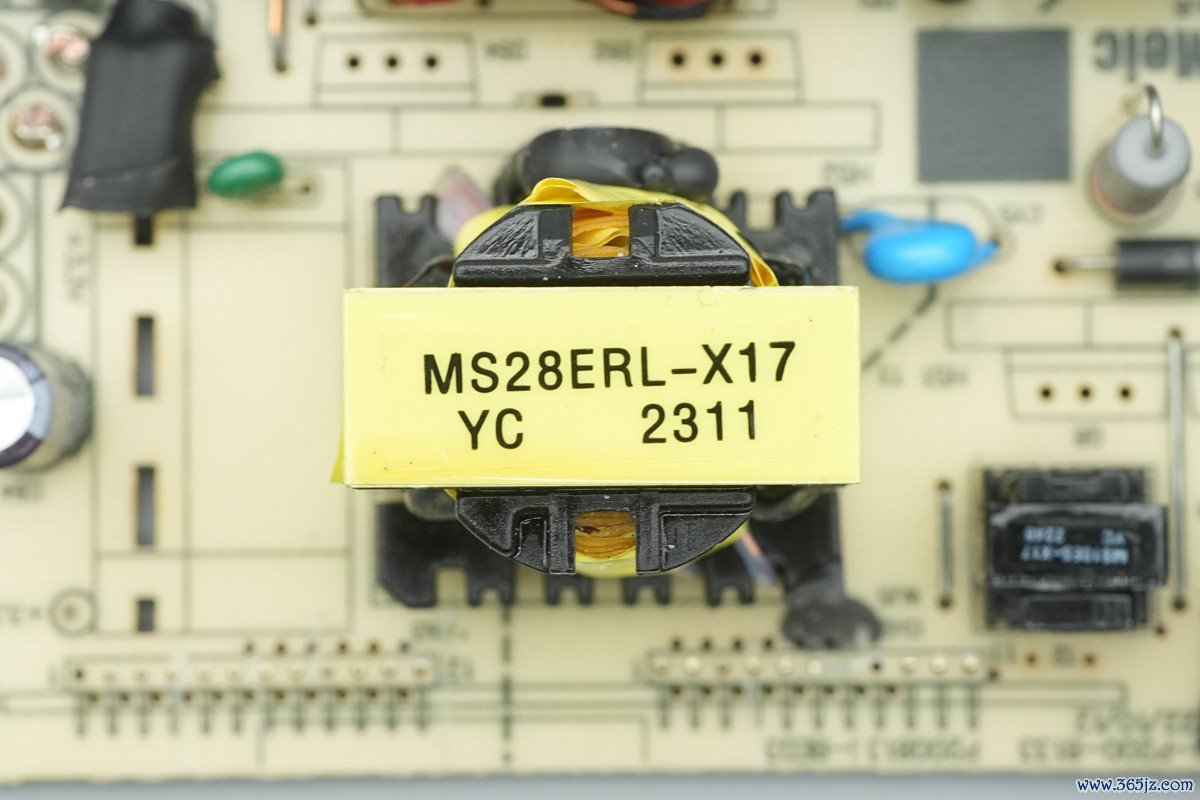

开关变压器特写。

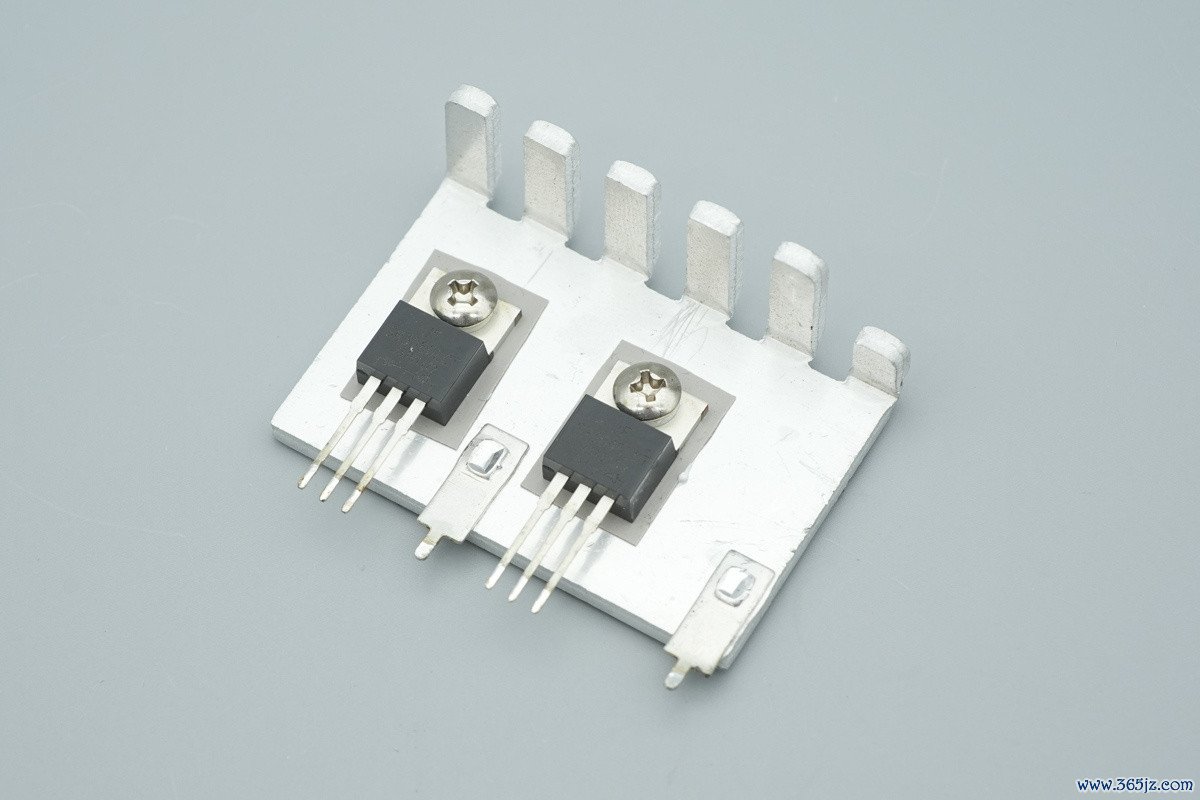

散热片固定两颗整流二极管。

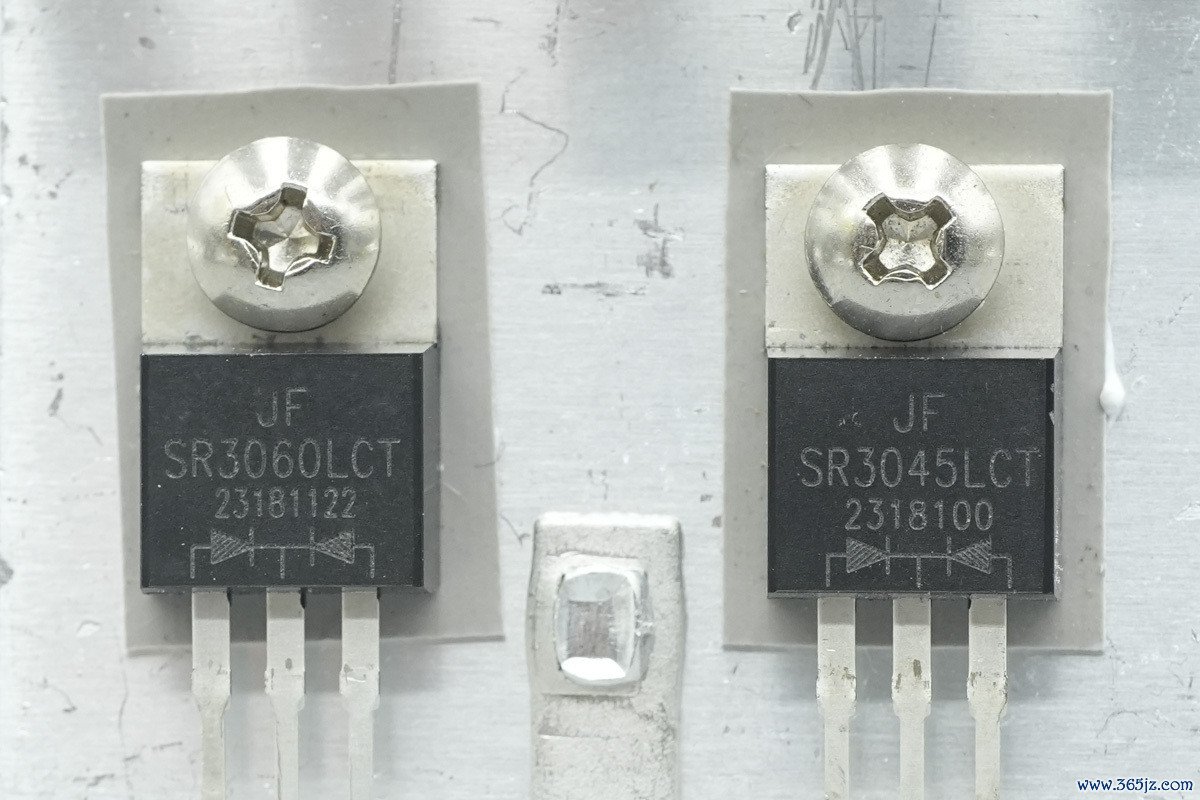

整流管来自吉福，左侧型号SR3060LCT，规格为60V 30A，收受TO-220AB封装，用于12V整流输出。右侧型号SR3045LCT，规格为45V 30A，用于5V整流输出。

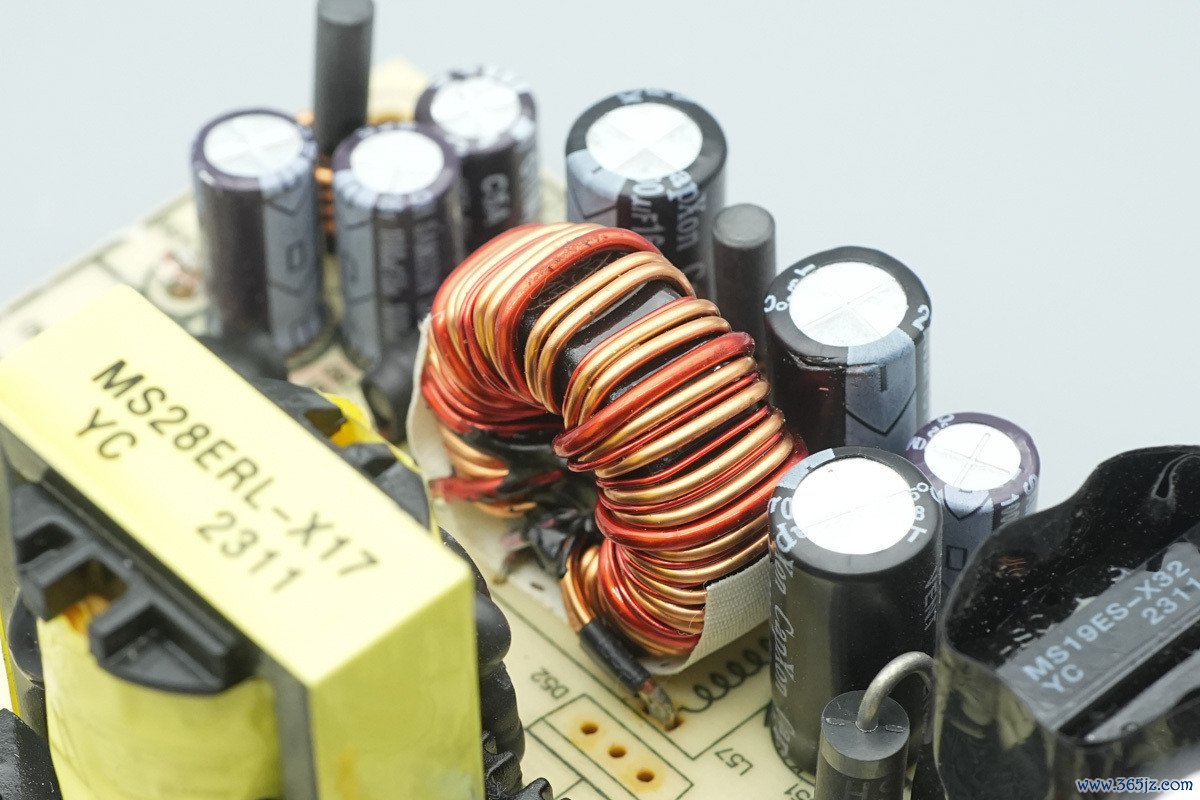

滤波电感收受磁环绕制。

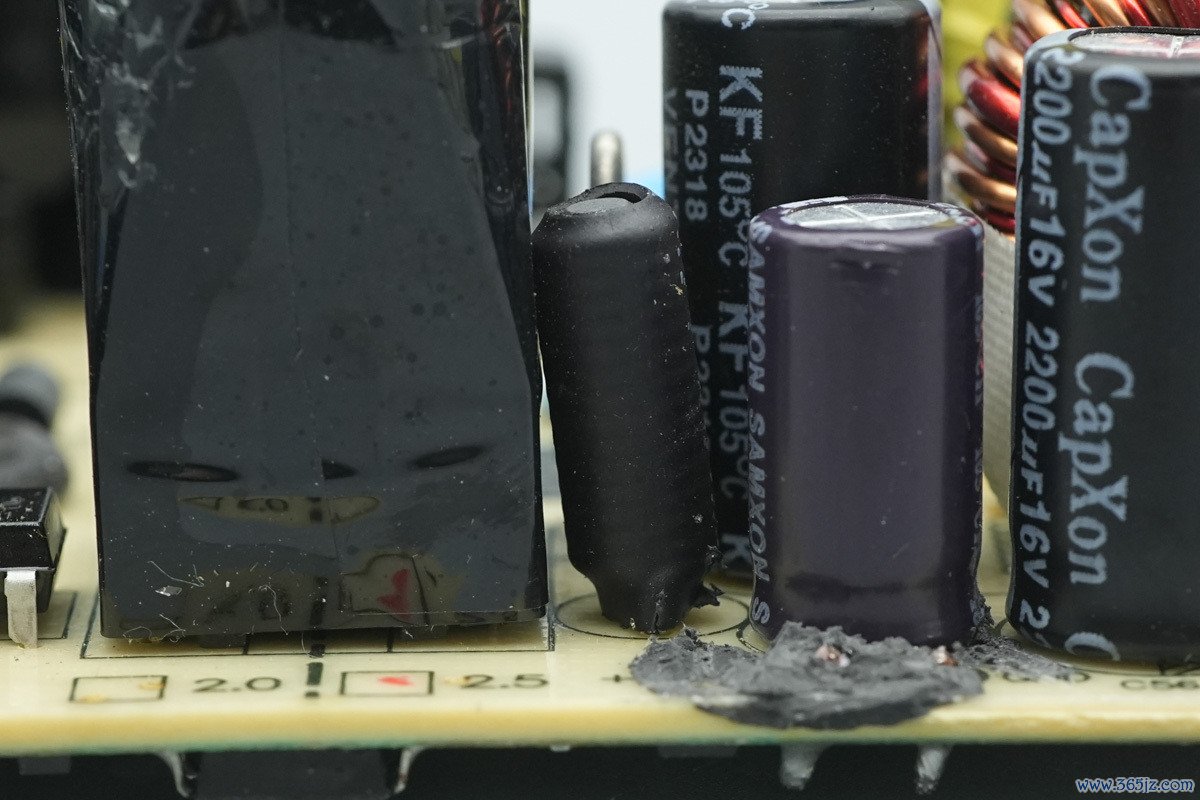

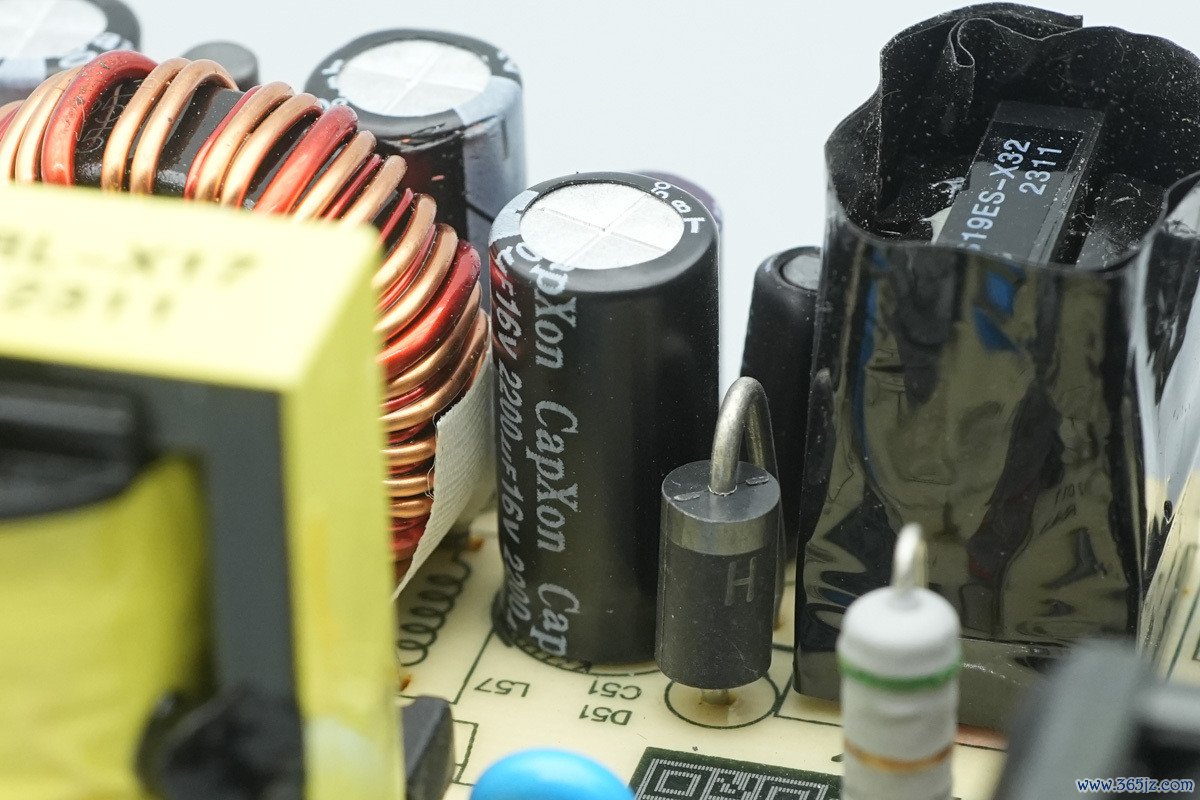

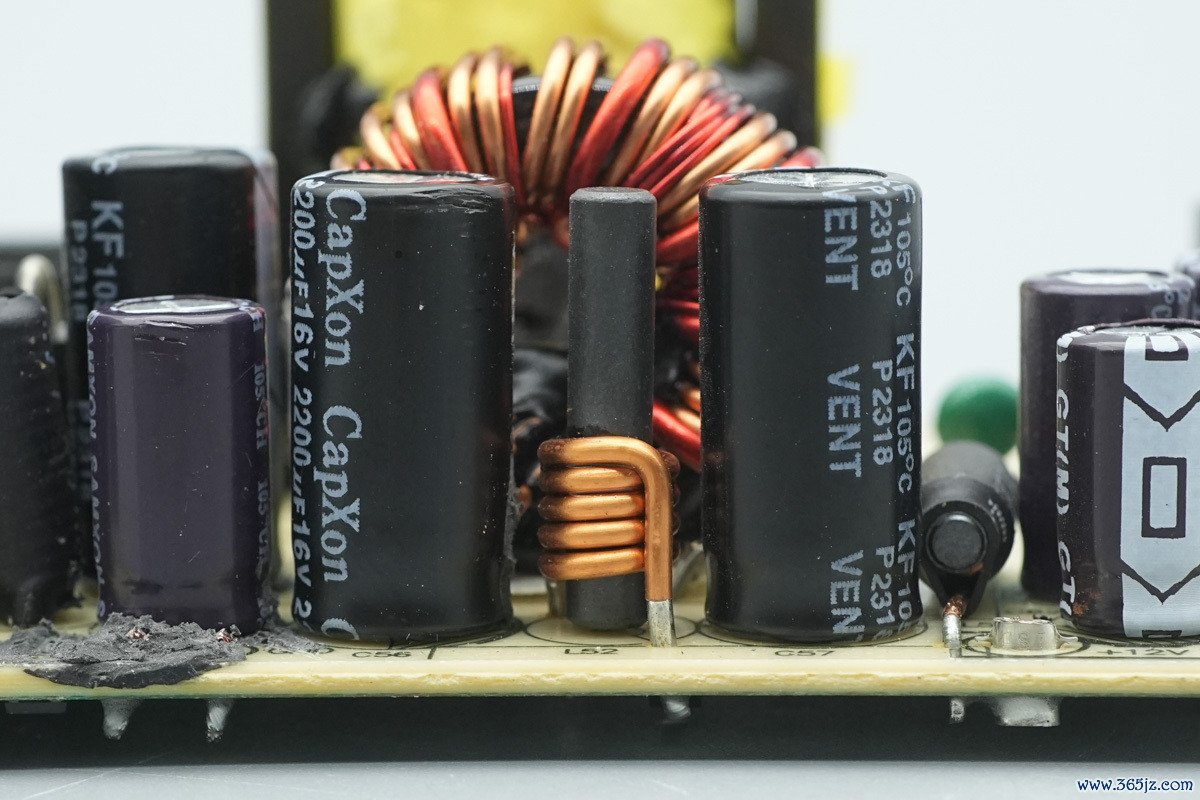

滤波电容来自丰宾，规格为2200μF16V，中间设有滤波电感。

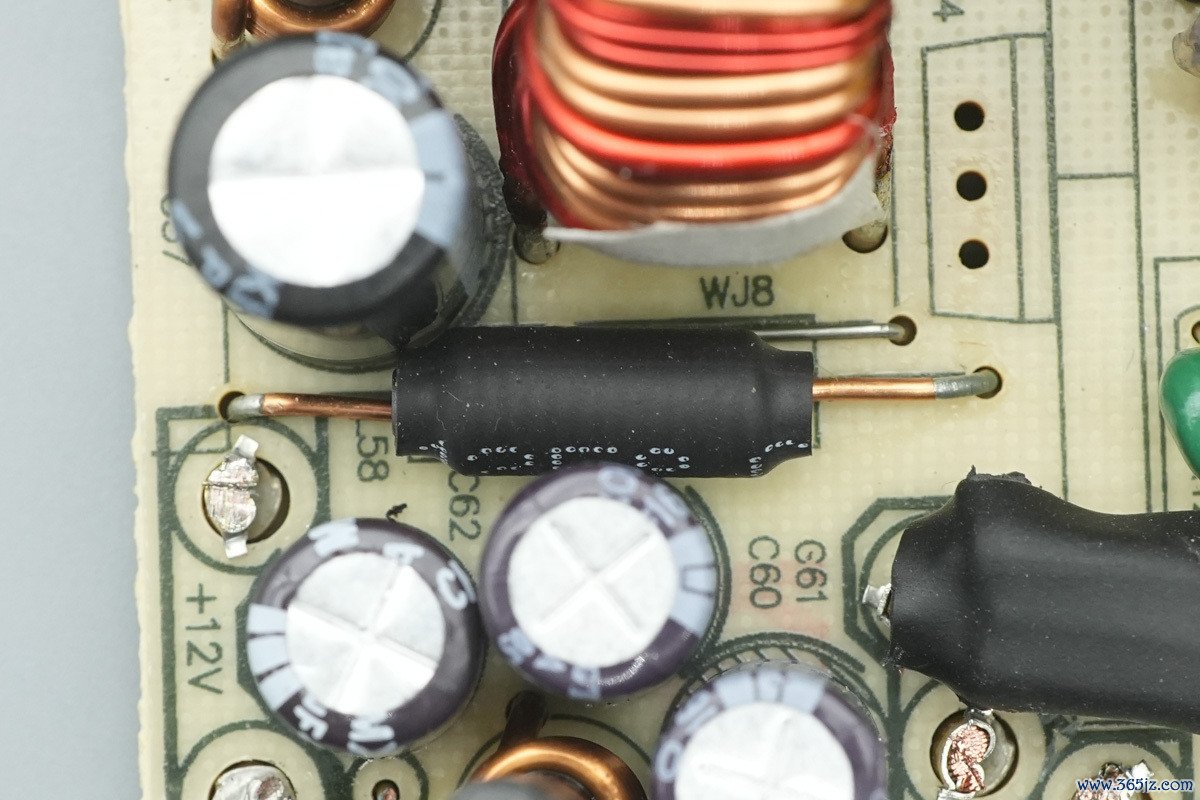

滤波电感外衣热缩管绝缘。

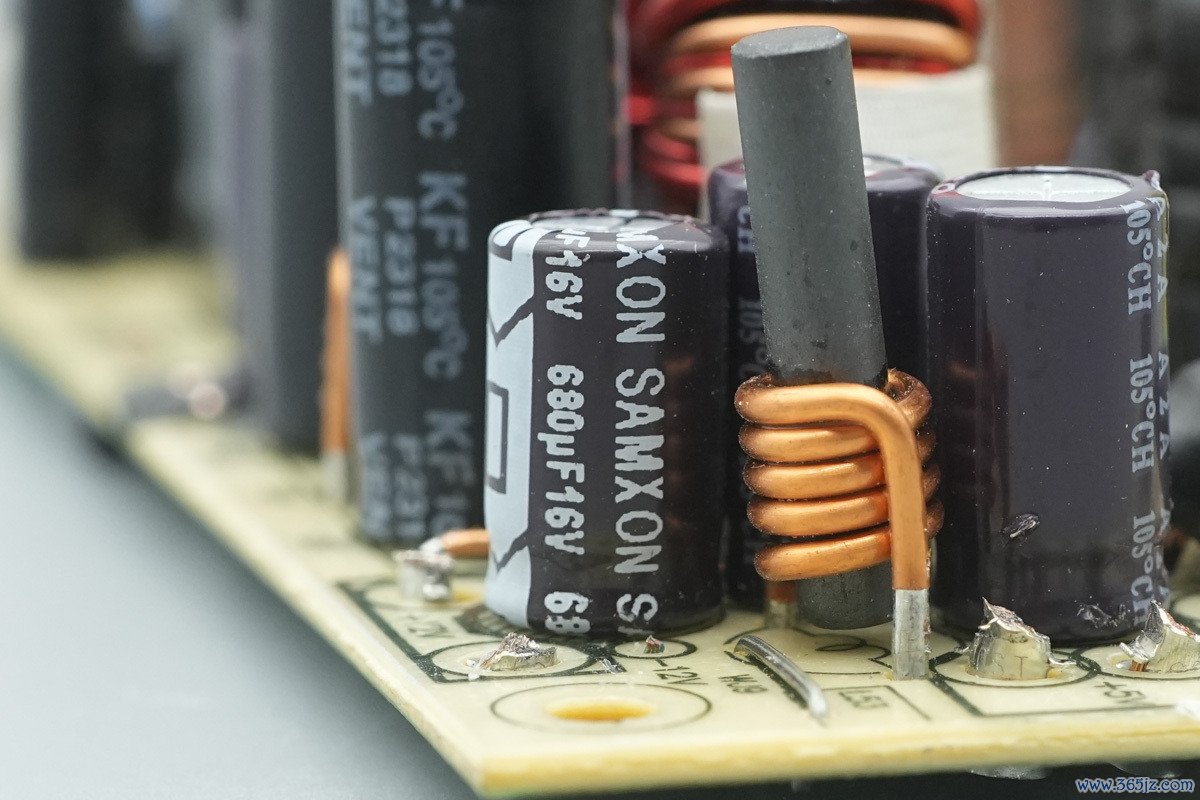

滤波电感规格为680μF16V。

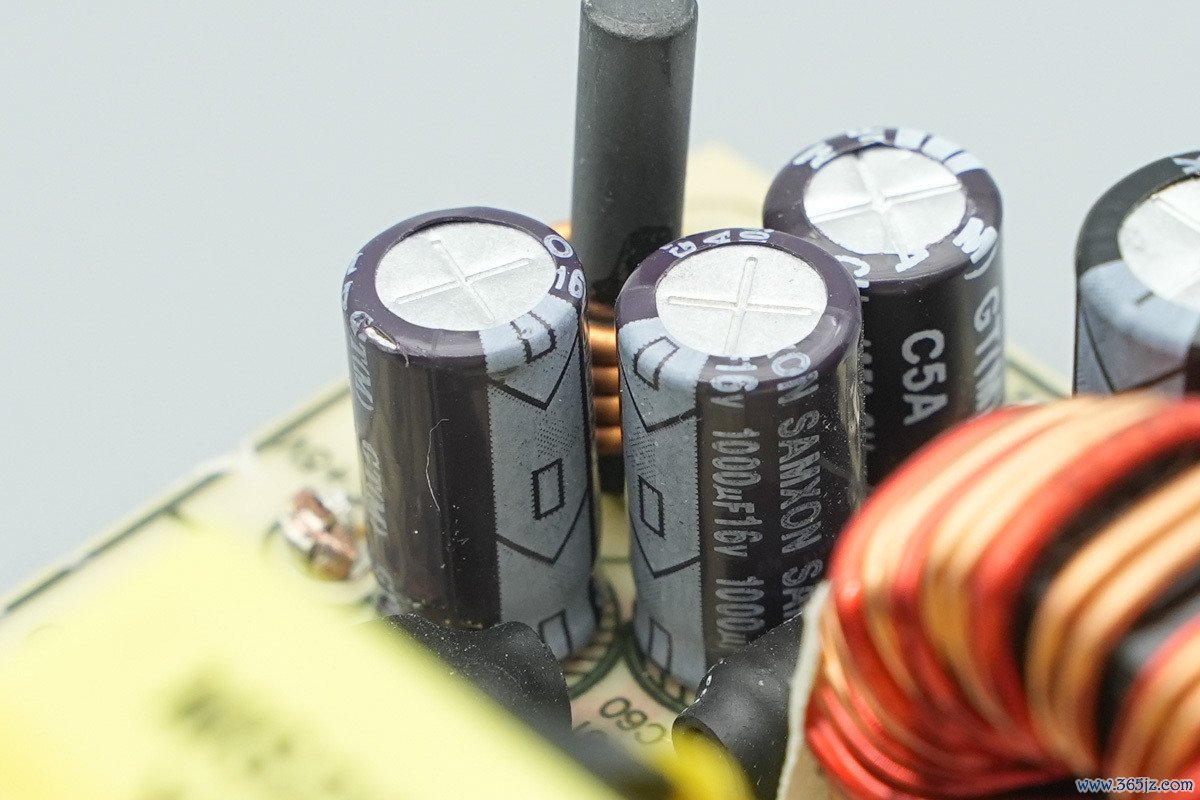

两颗滤波电容规格为1000μF16V。

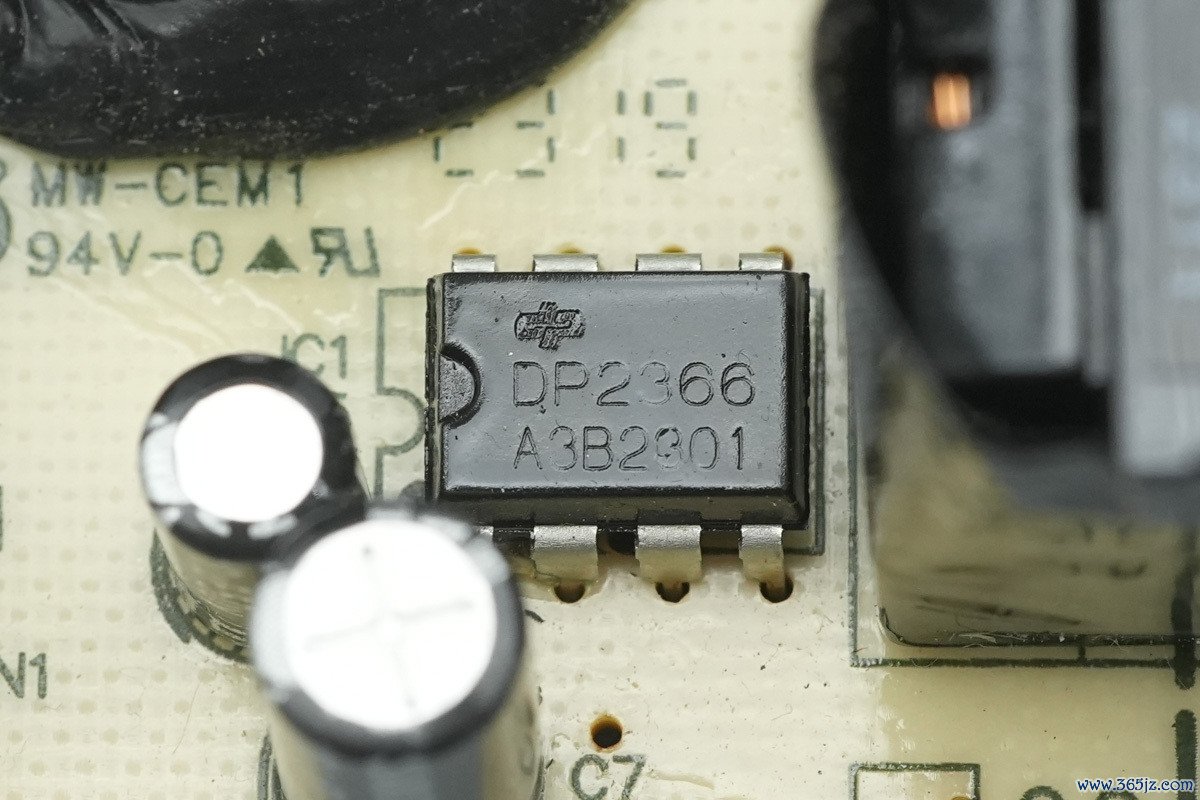

待机电源芯片来自德普微电子，型号DP2366A，是一颗电流格局PWM斥逐器，用于反激电源应用。芯片里面集成650V耐压开关管，开关频率65kHz，收受DIP-8封装。

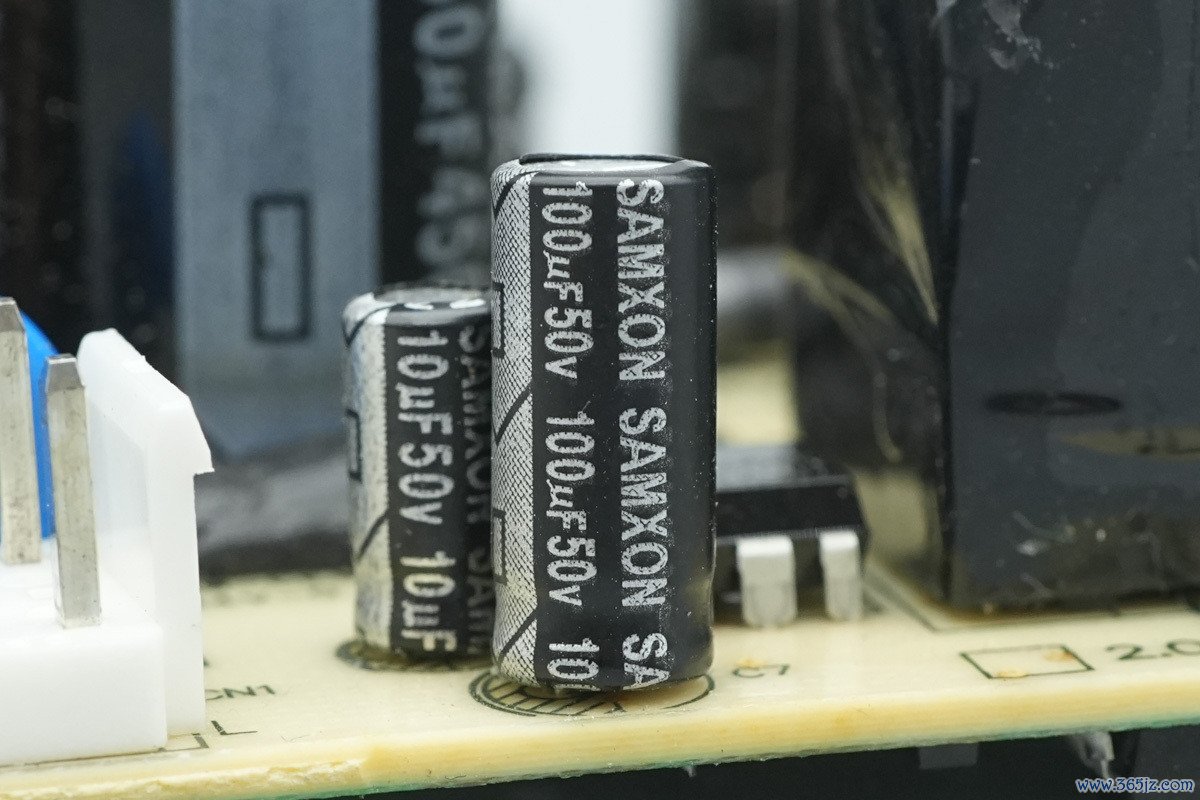

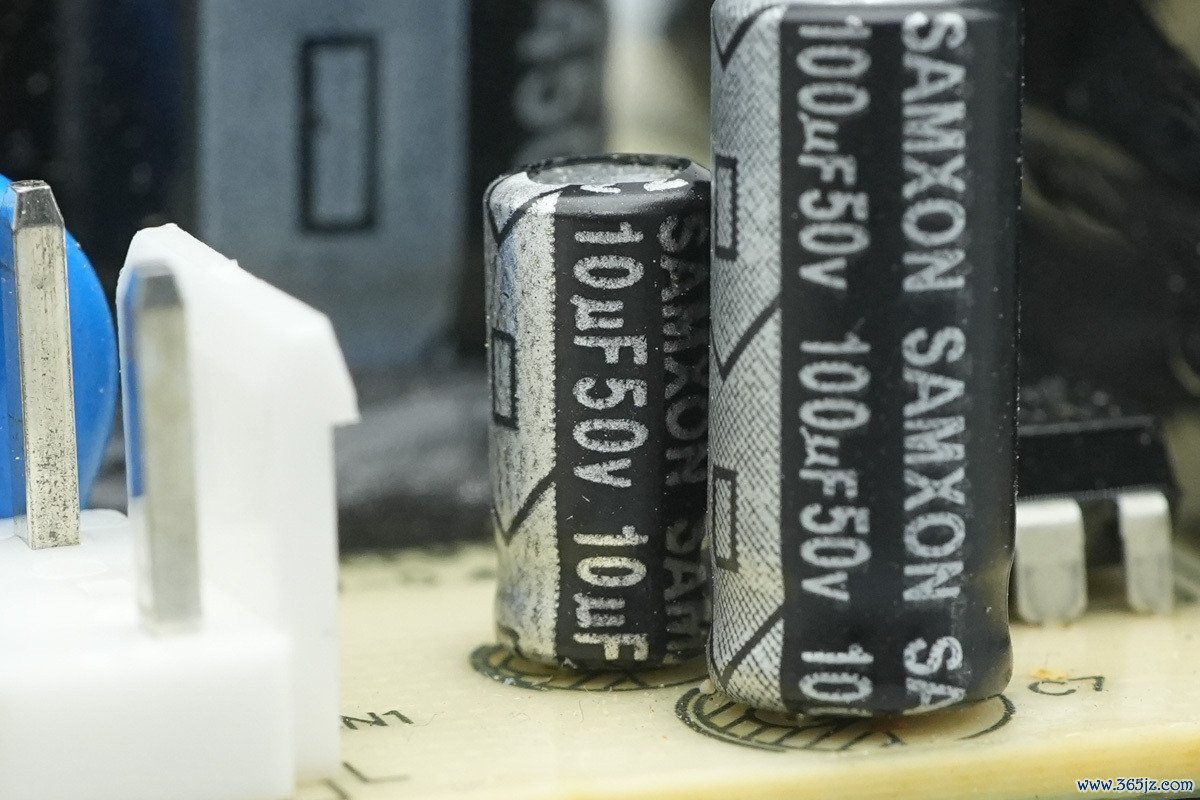

为主控芯片供电的电容来自丰宾，规格为100μF50V。
另一颗电容规格为10μF50V。

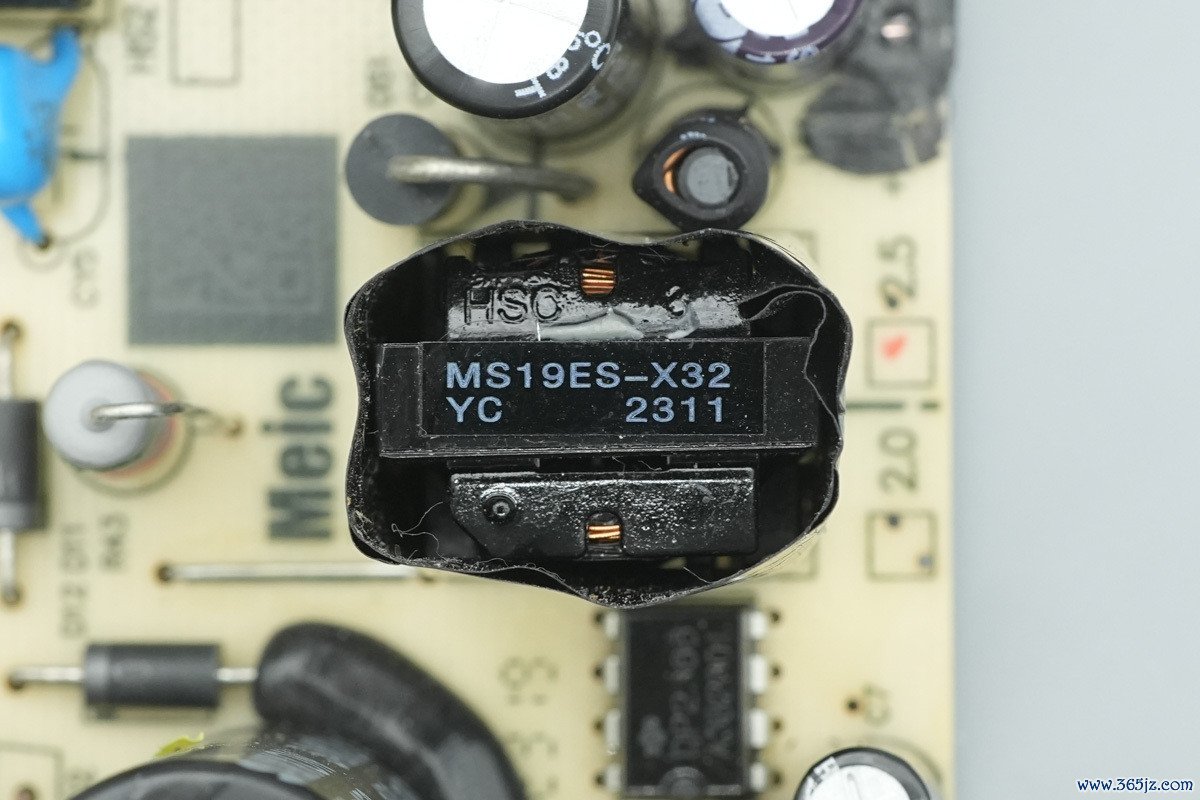

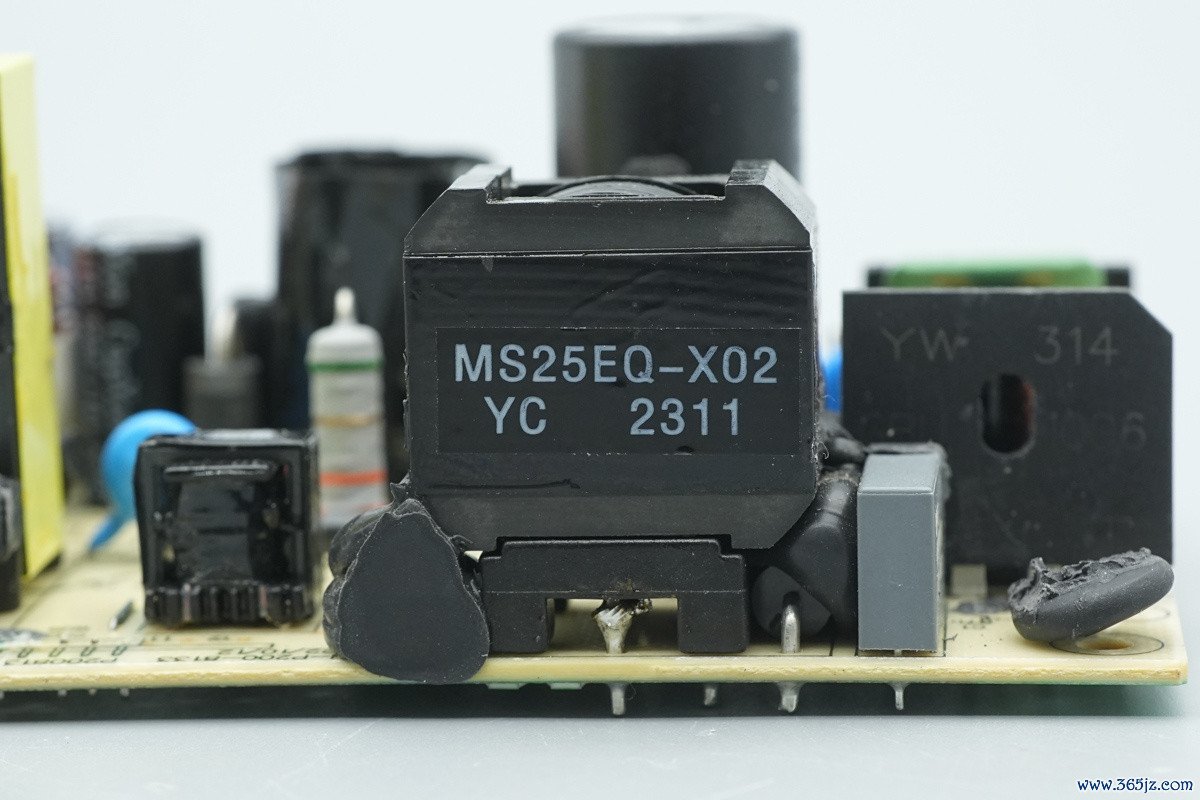

待机电源变压器缠绕胶带绝缘。

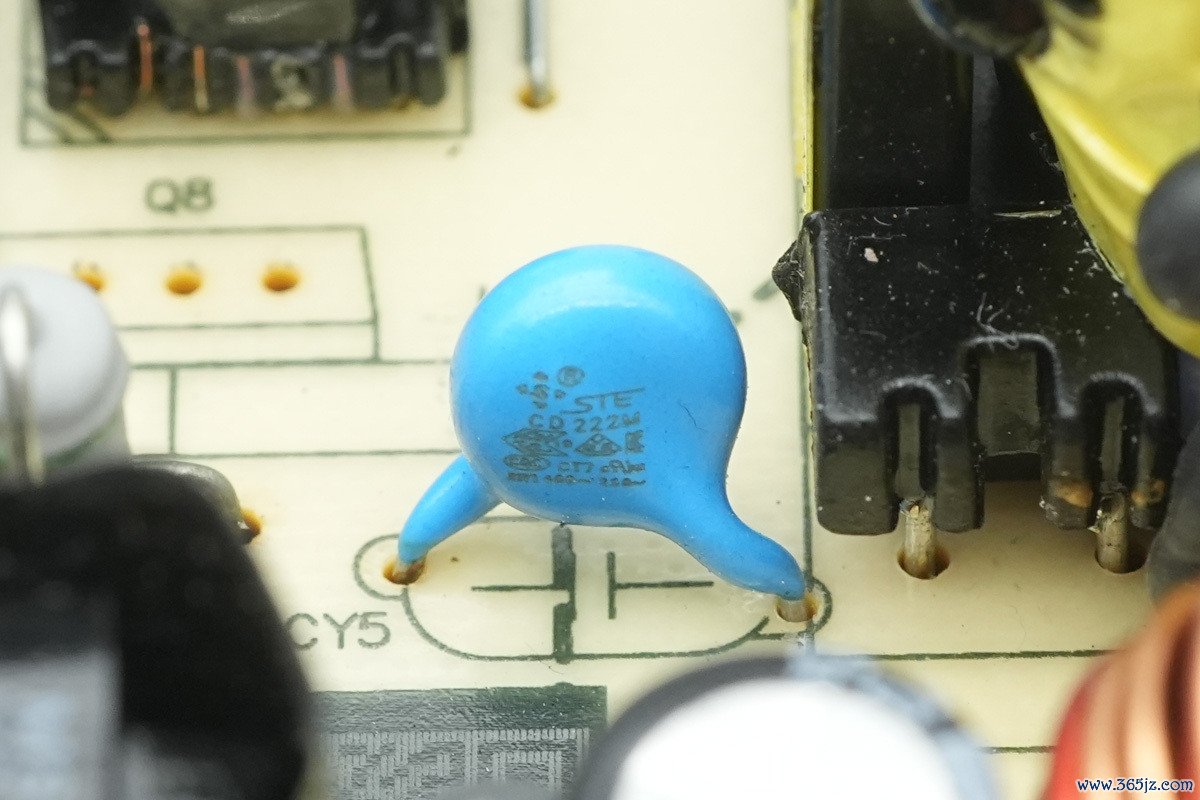

蓝色Y电容来自松田，料号CD222M。
亿光 EL817光耦用于输出电压响应。
待机电源整流管特写。

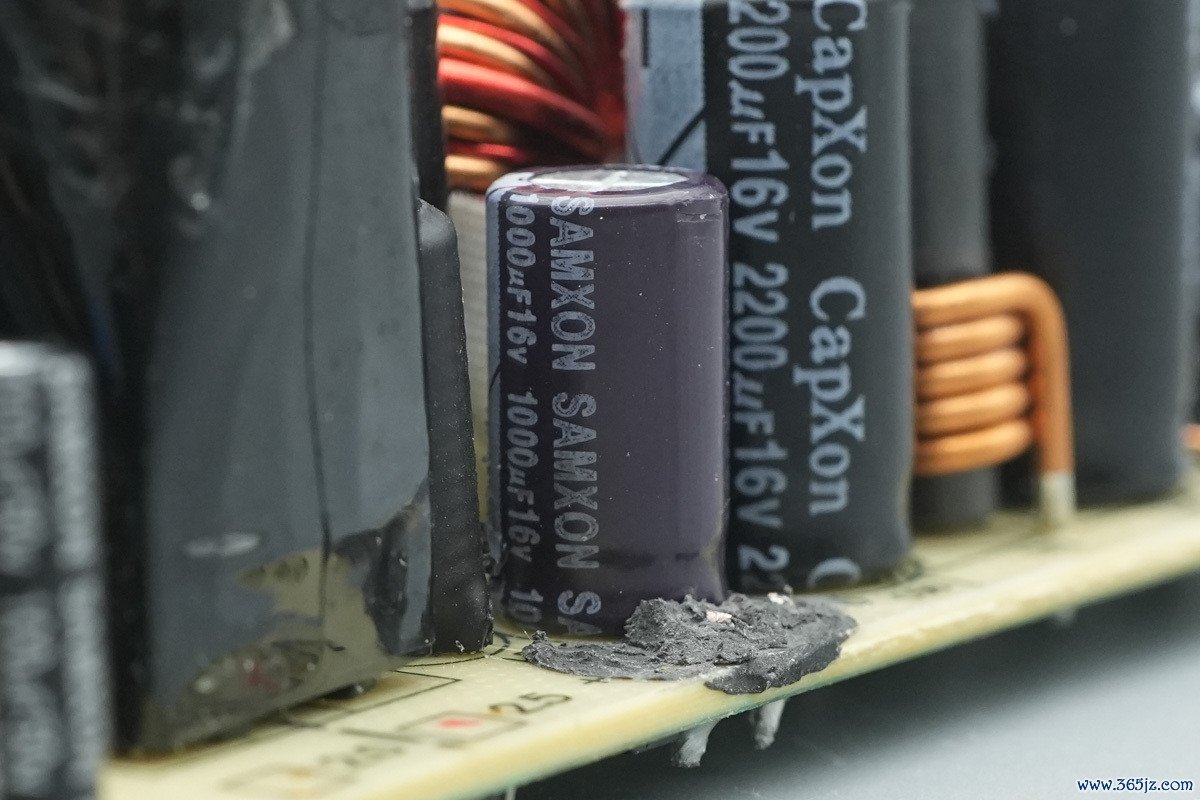

待机电源滤波电容规格为2200μF16V。
滤波电感外衣热缩管绝缘。

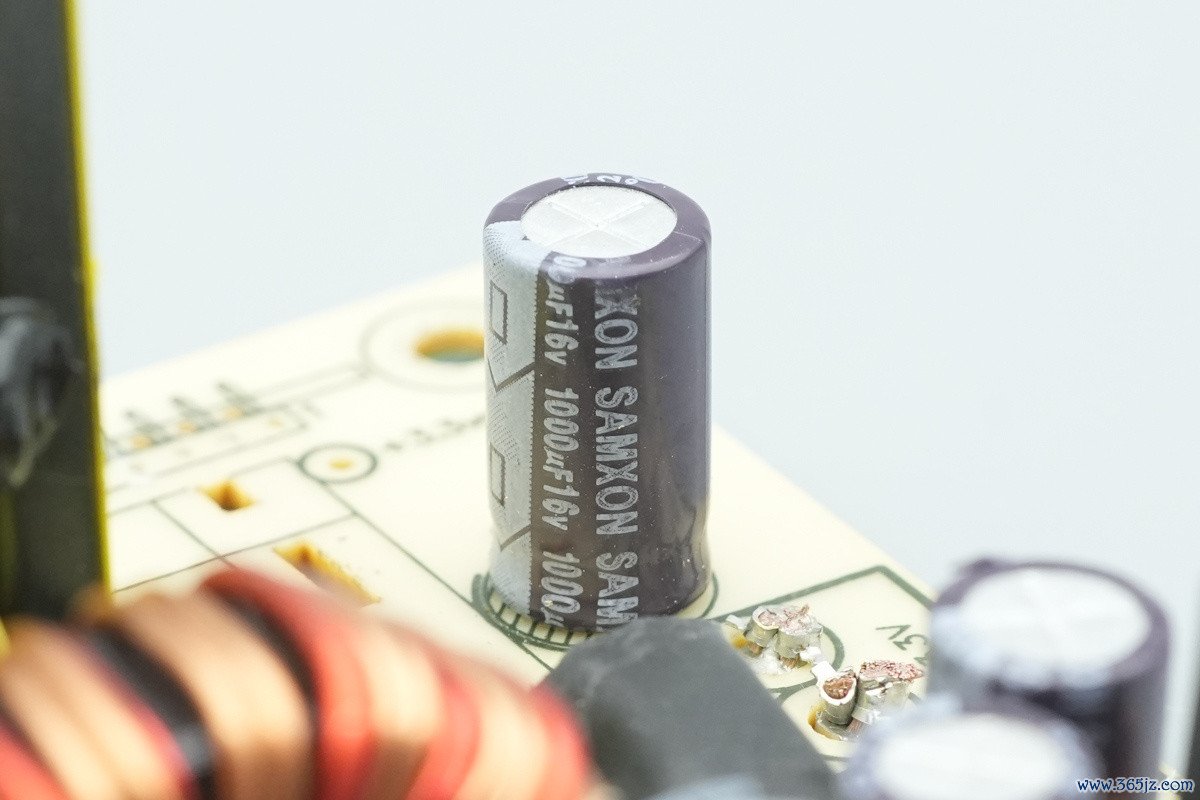

输出滤波电容规格为1000μF16V。

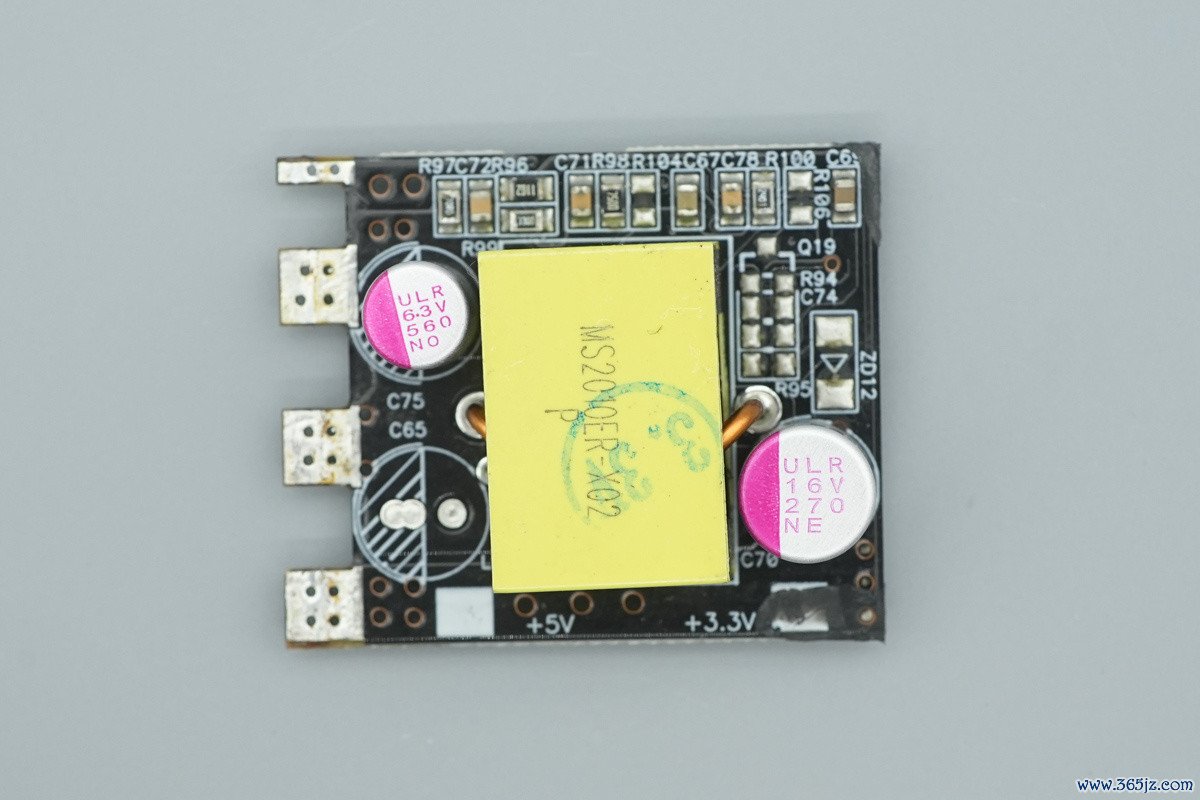

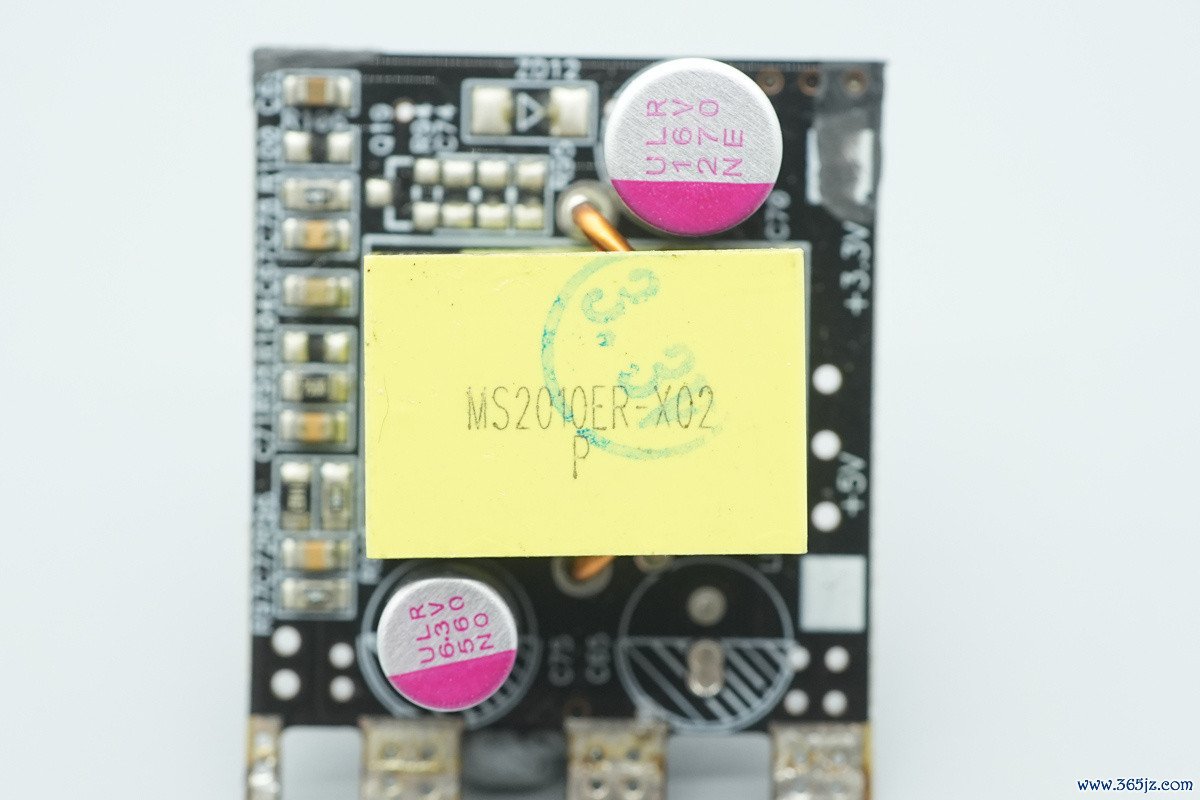

3.3V降压小板正面设有滤波电容和降压电感。

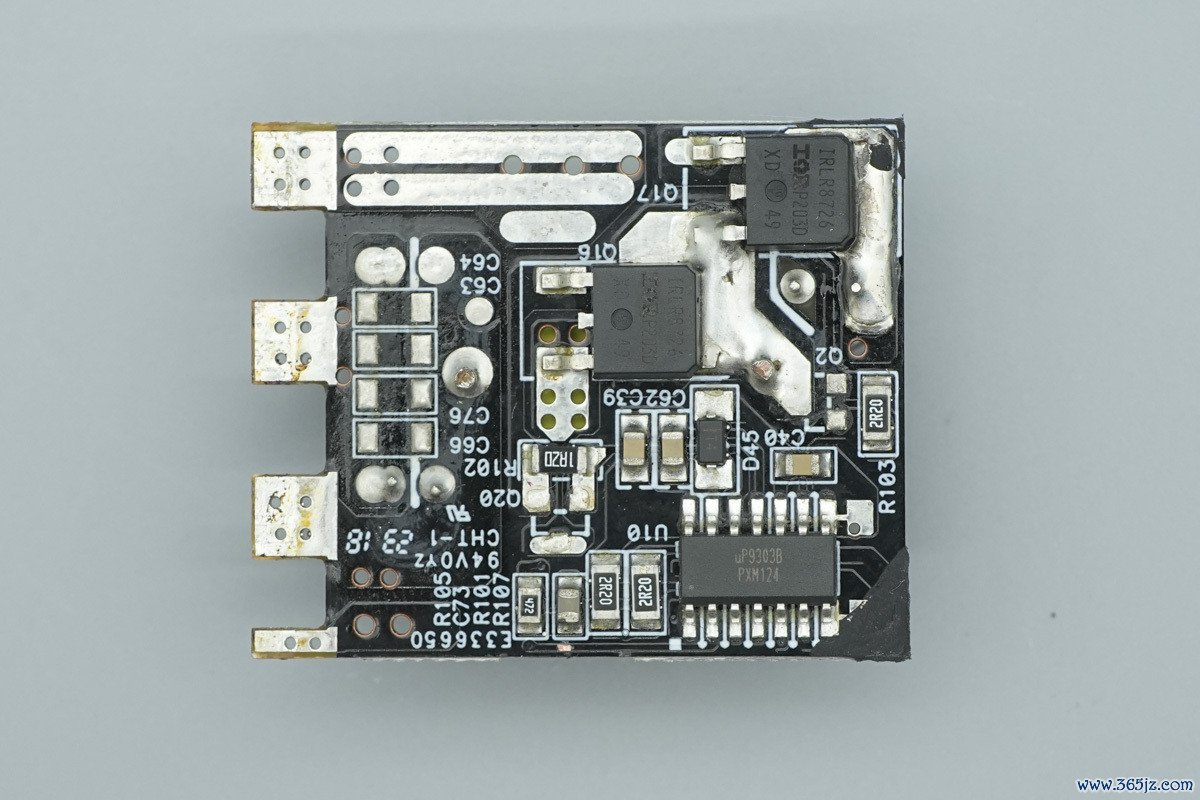

小板后头设有同步降压斥逐器和降压开关管。

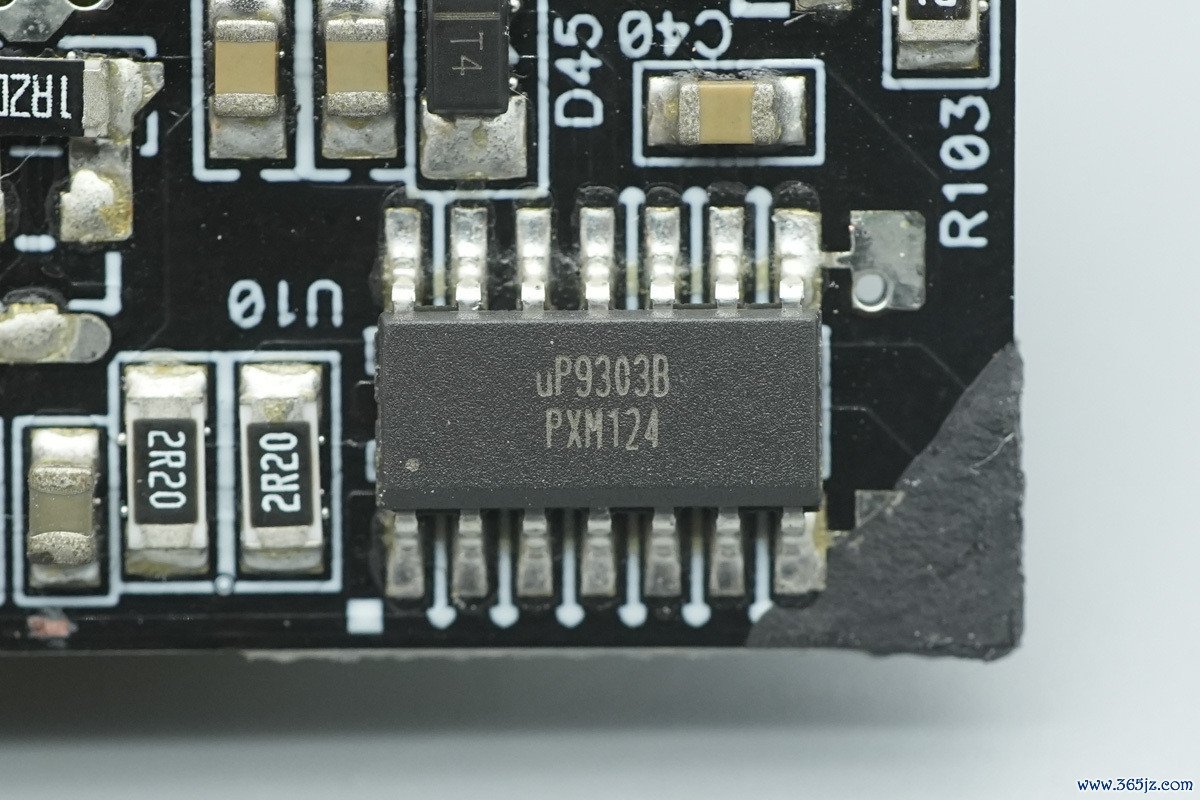

同步降压斥逐器来独力智电子，型号uP9303B，芯片援手12V输入电压，开关频率援手50-500kHz，具备时钟信号输出，援手双路交错使命，收受SOP-14L封装。

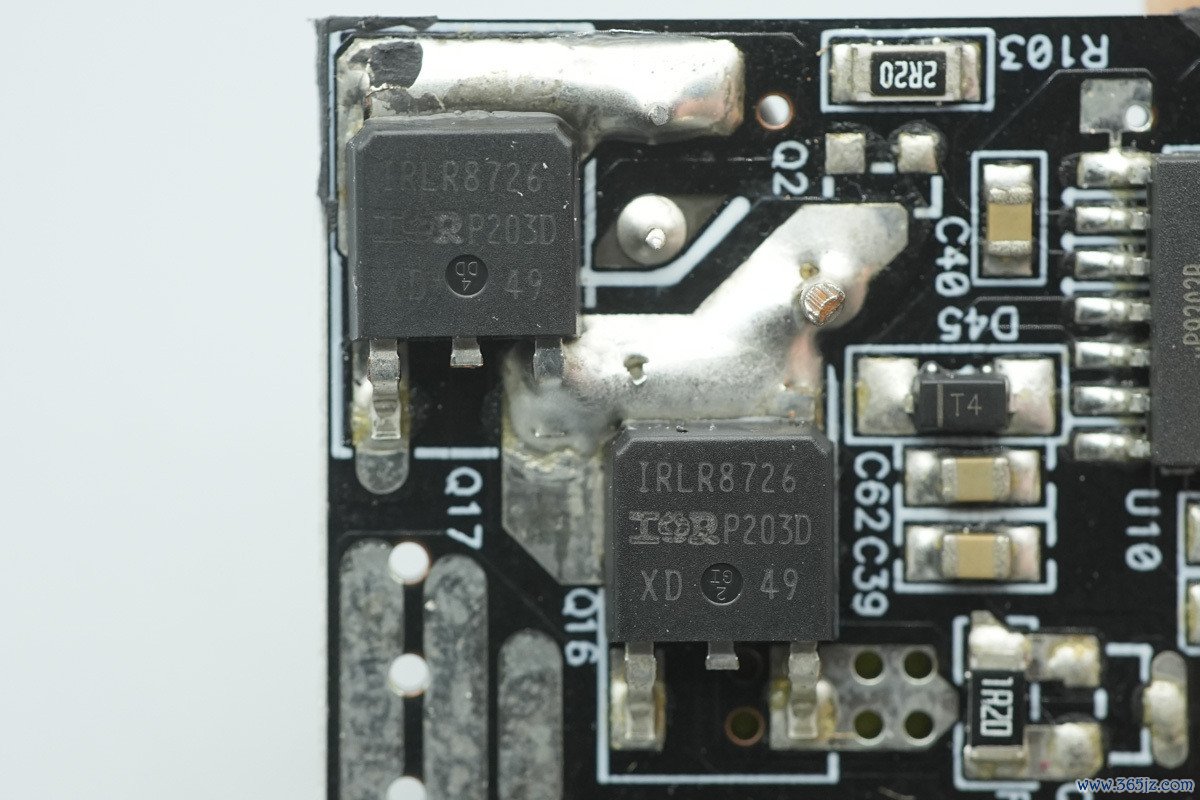

同步降压开关管来自英飞凌，型号IRLR8726，NMOS，耐压30V，导阻4mΩ，收受D-Pak封装。
电感磁芯粘贴胶带绝缘。

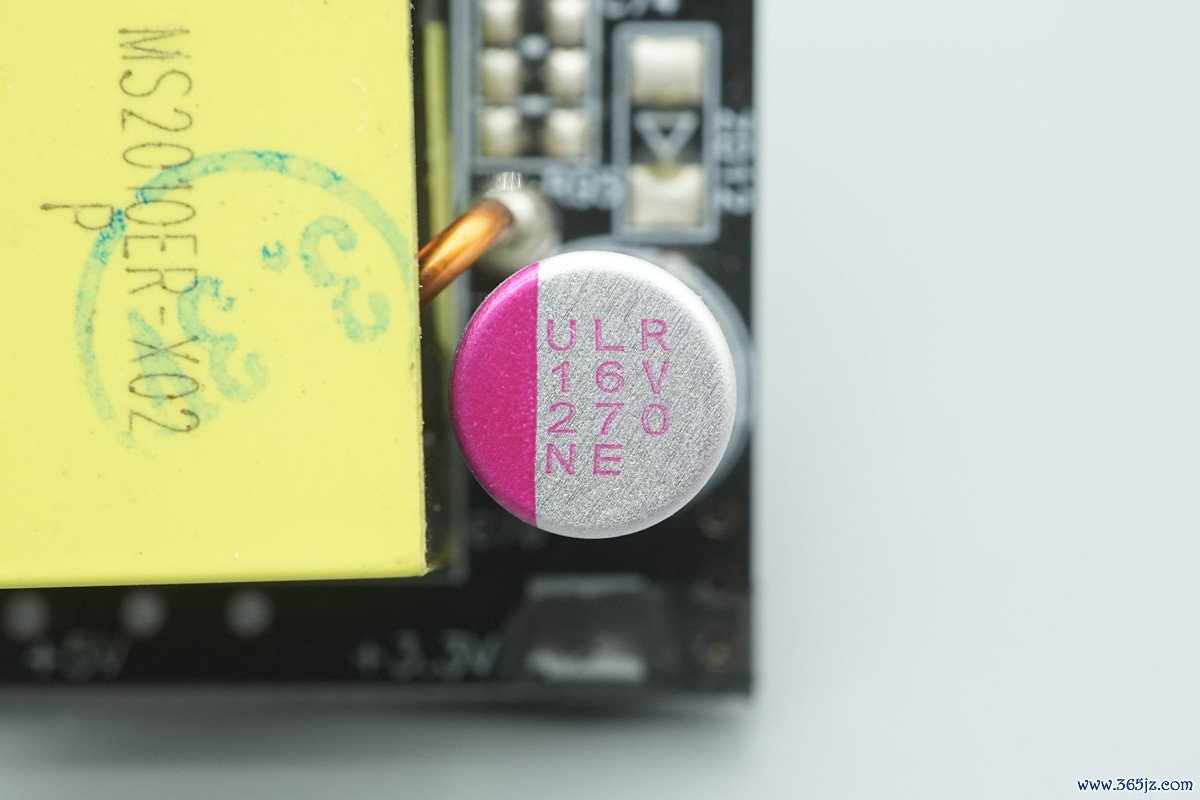

滤波电容来自万裕，规格为16V270μF。

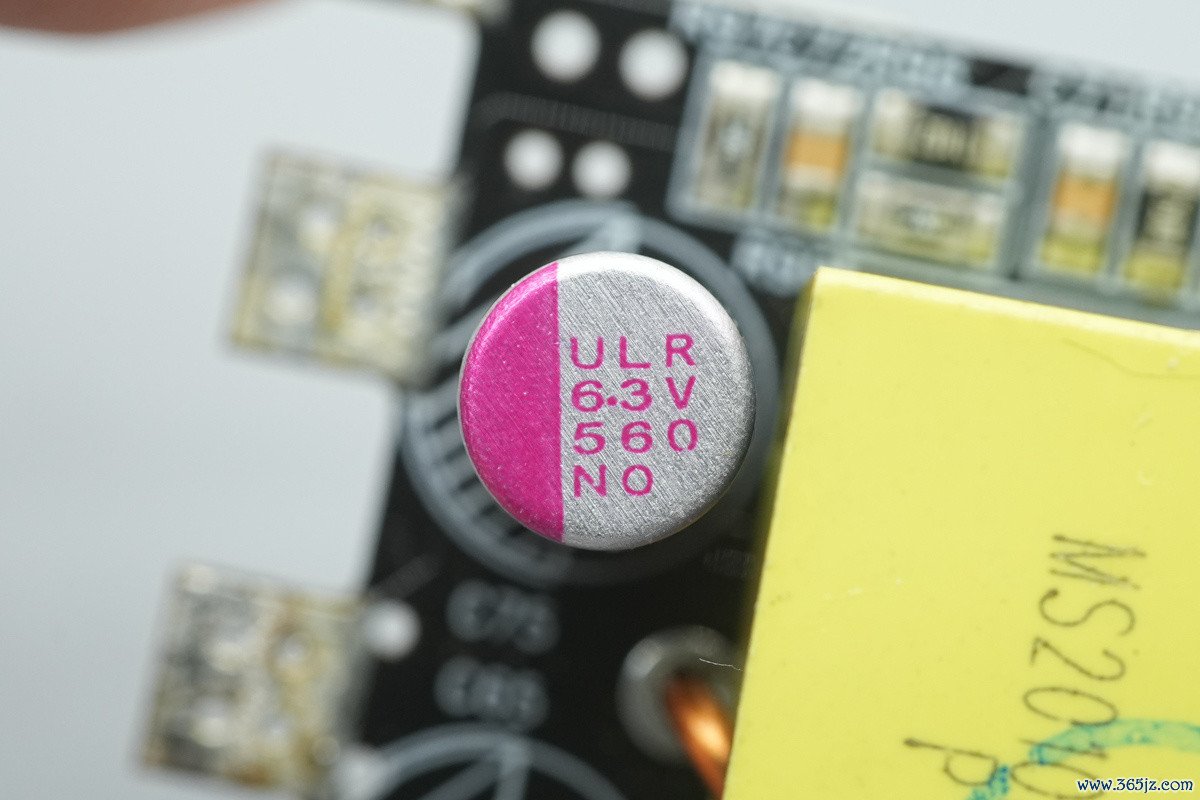

输出滤波电容规格为6.3V560μF。
输出滤波电容规格为1000μF16V。

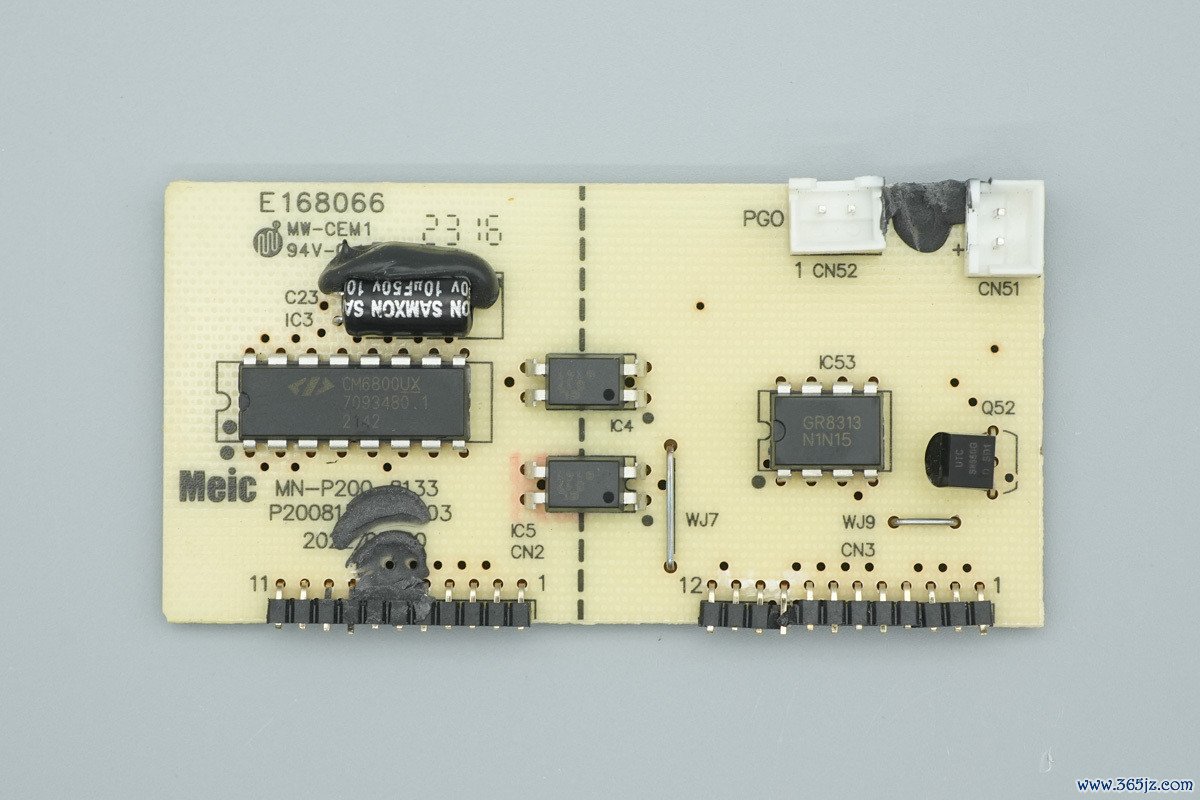

斥逐小板左侧设有低级主控芯片，右侧设有输出管控芯片，中间设有响应光耦。

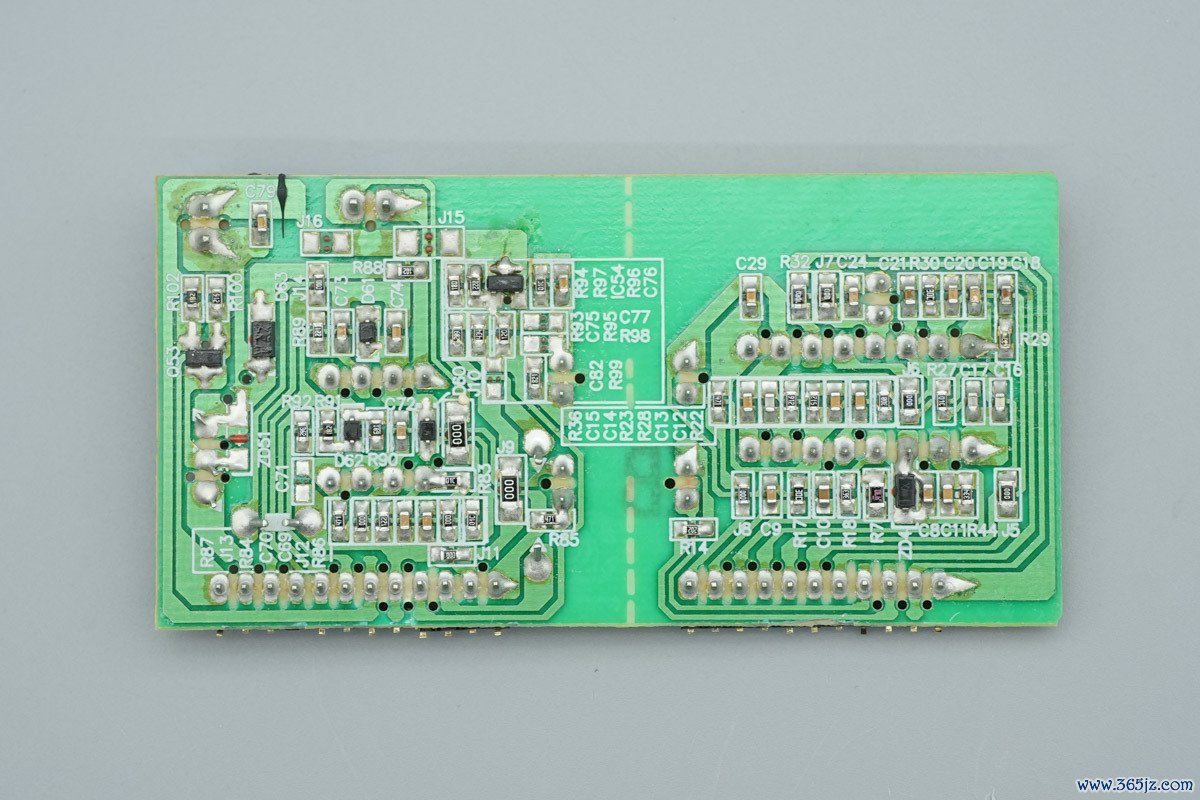

斥逐小板后头元件一览。

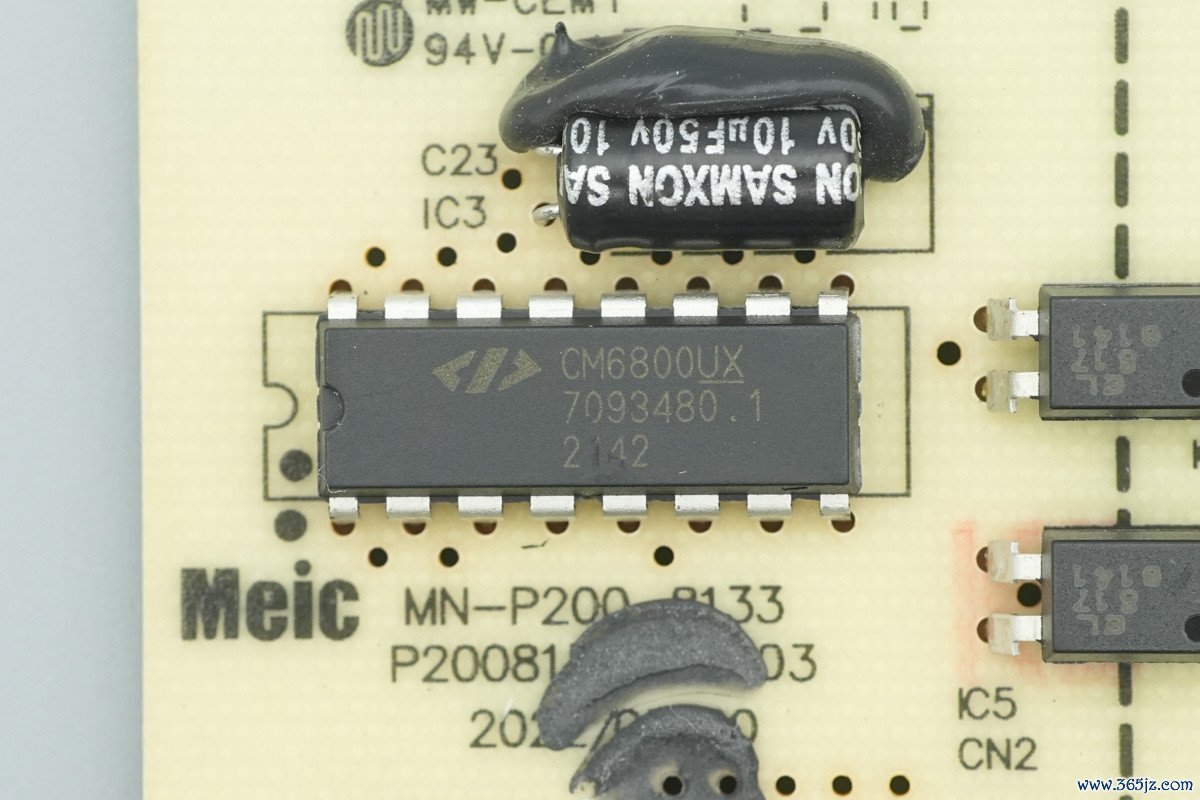

低级斥逐器来自虹冠，型号CM6800UX，是一颗PFC和正激二合一斥逐器，具备低启动电流和低开动电流，适用于PC电源，电板充电器等应用，收受PDIP-16封装。

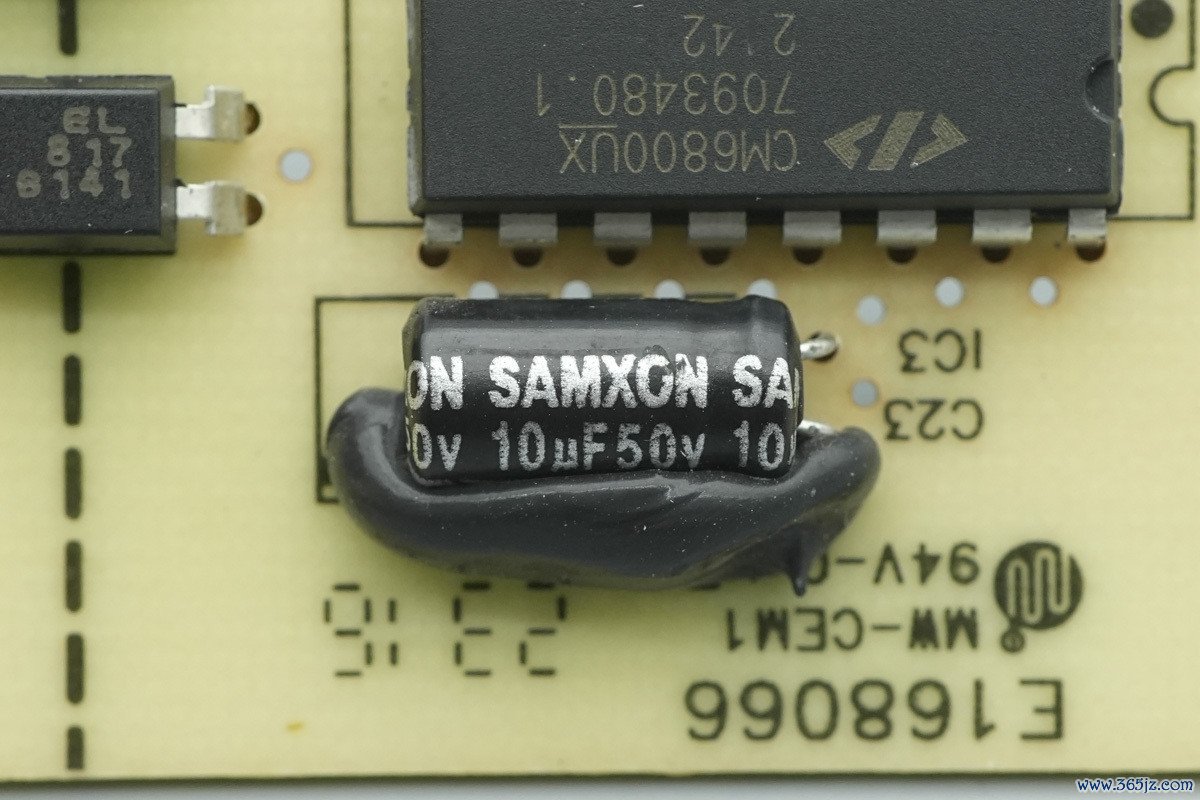

为主控芯片供电的滤波电容规格为10μF50V。

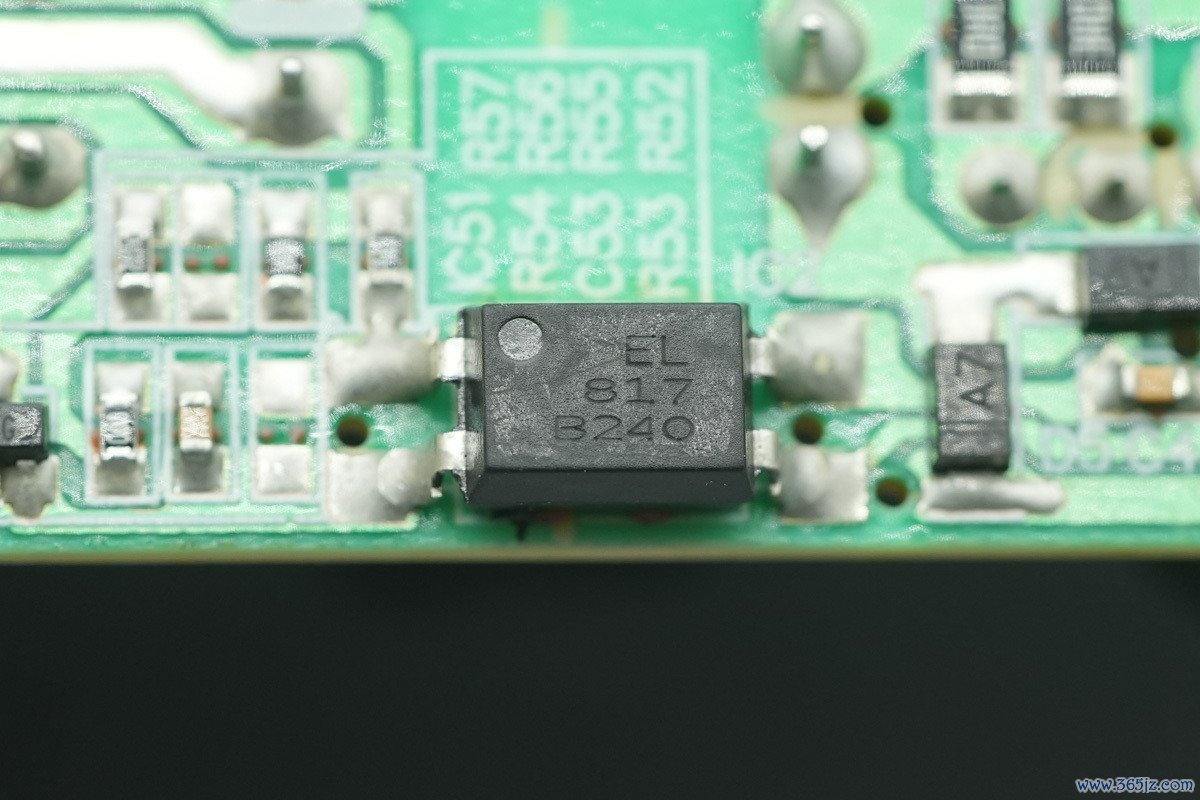

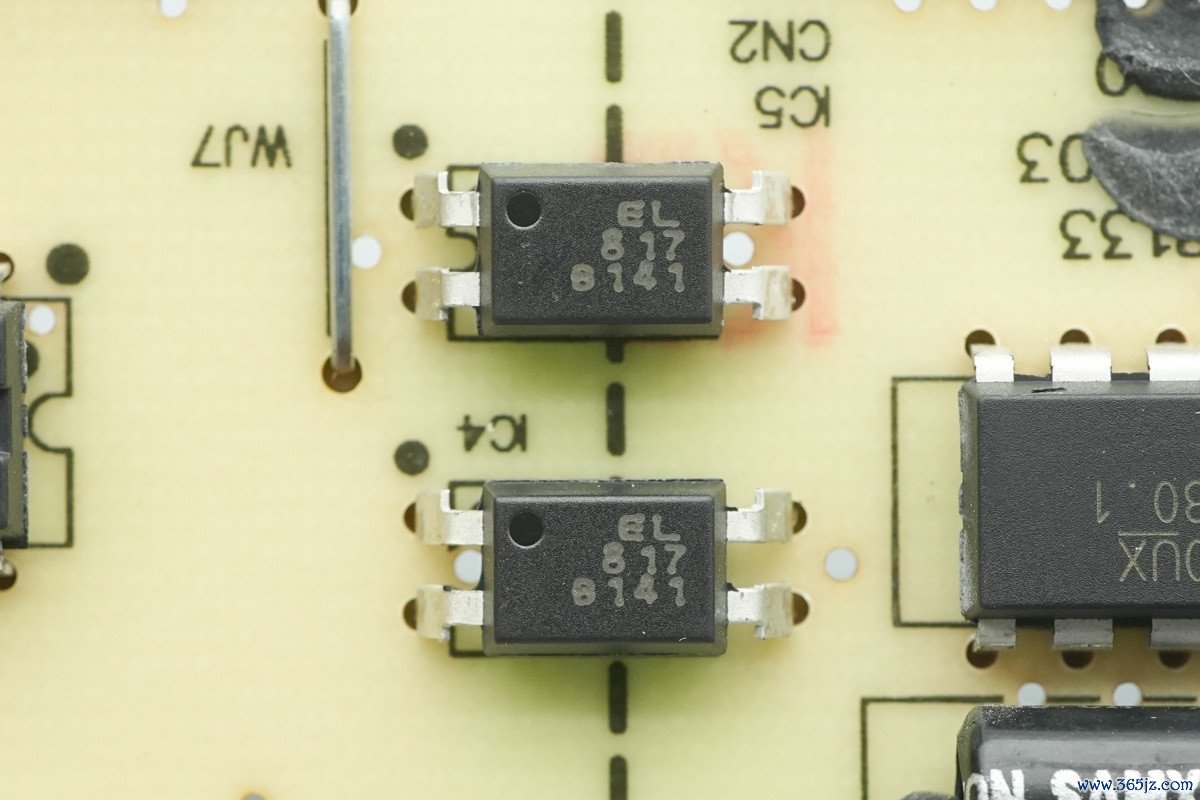

亿光 EL817光耦用于响应斥逐。

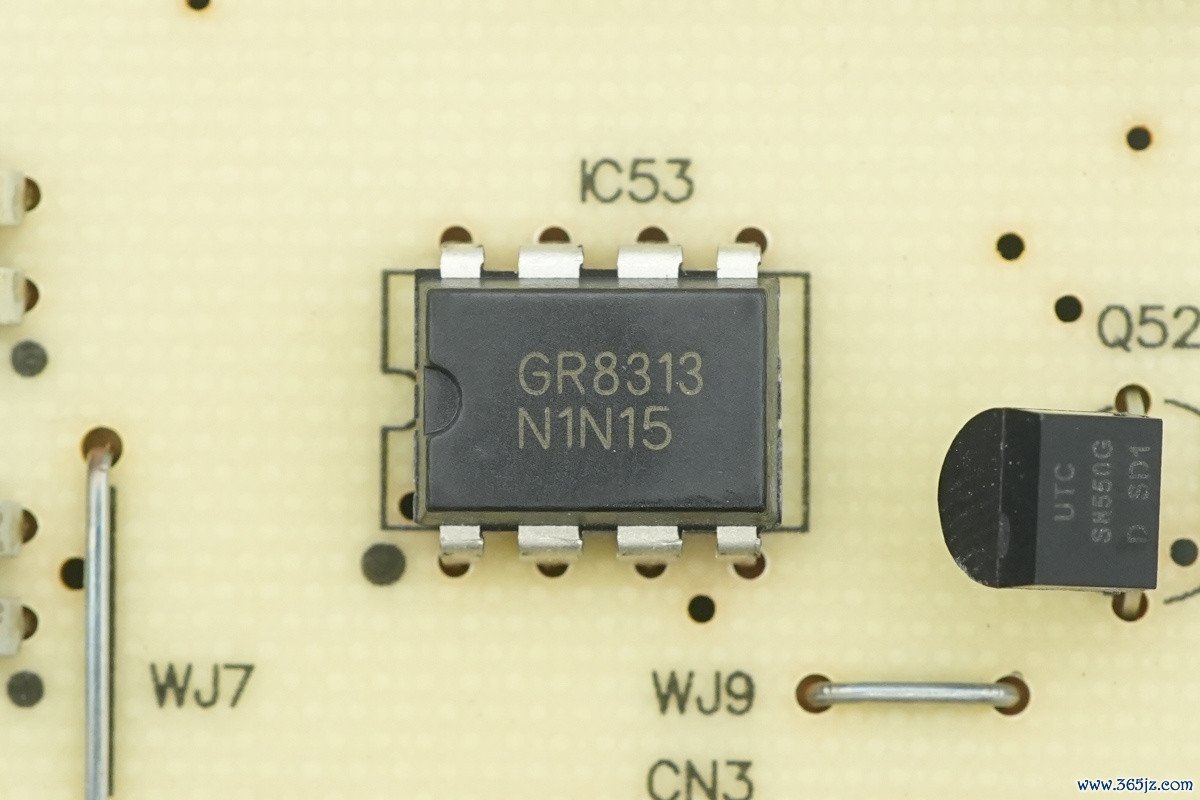

管控芯片来自绿芯，型号GR8313，是一颗三通说念电源监控芯片，芯片大致同期监控3.3V，5V和12V输出电压，具备欠压保护，过压保护，援手开关斥逐和故障信号输出，收受DIP-8封装。

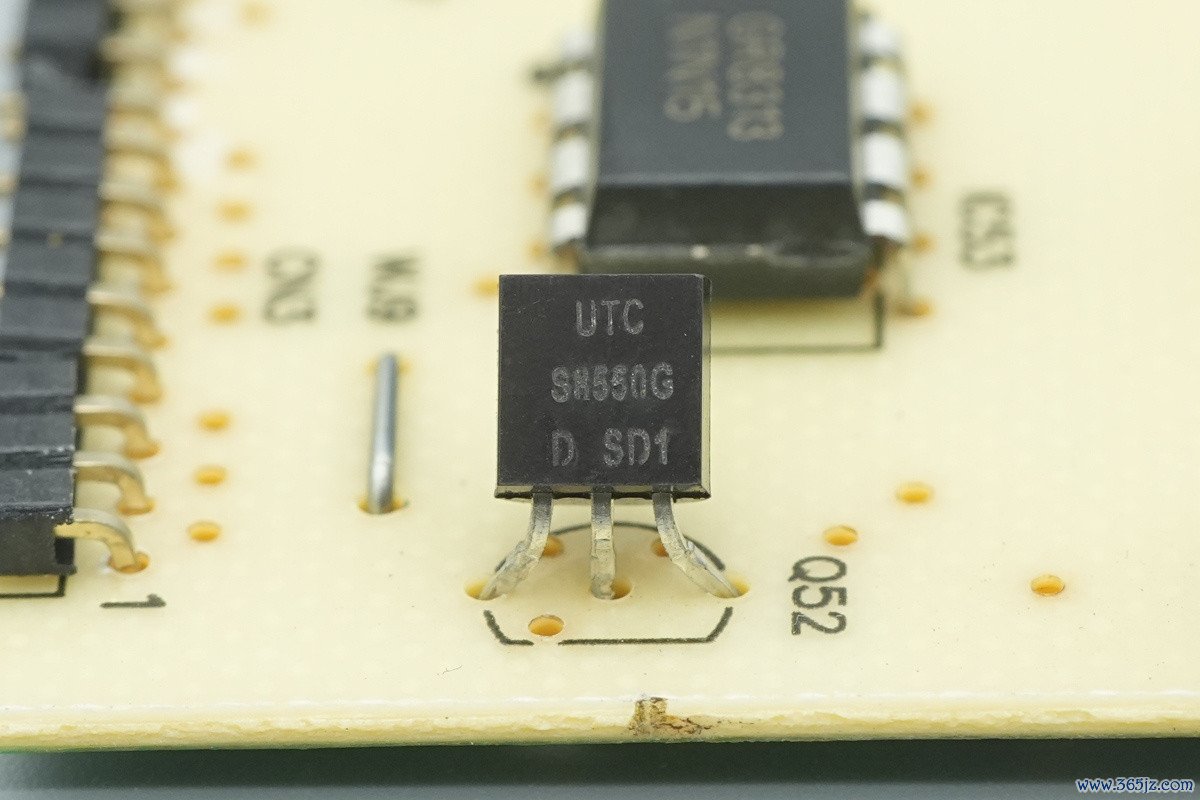

友顺S8550G三极管用于散热电扇斥逐。

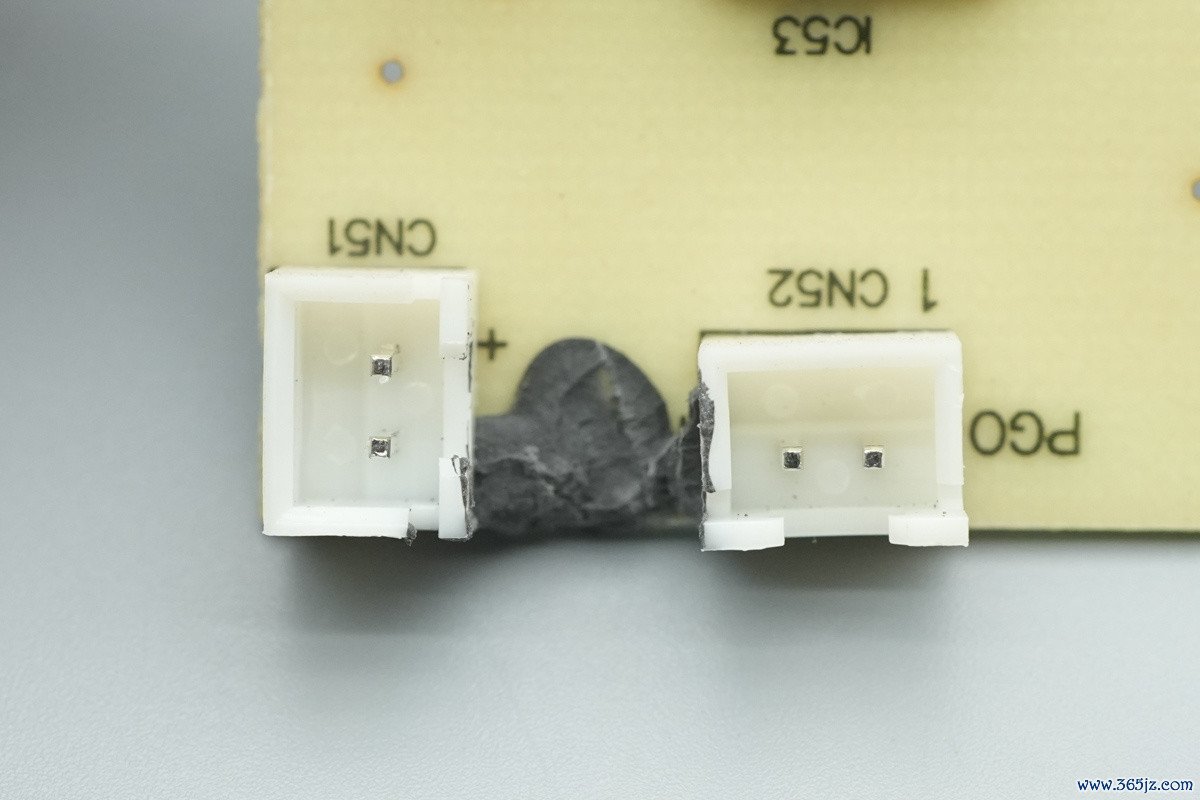

贯串散热电扇和PG接线的插座特写。

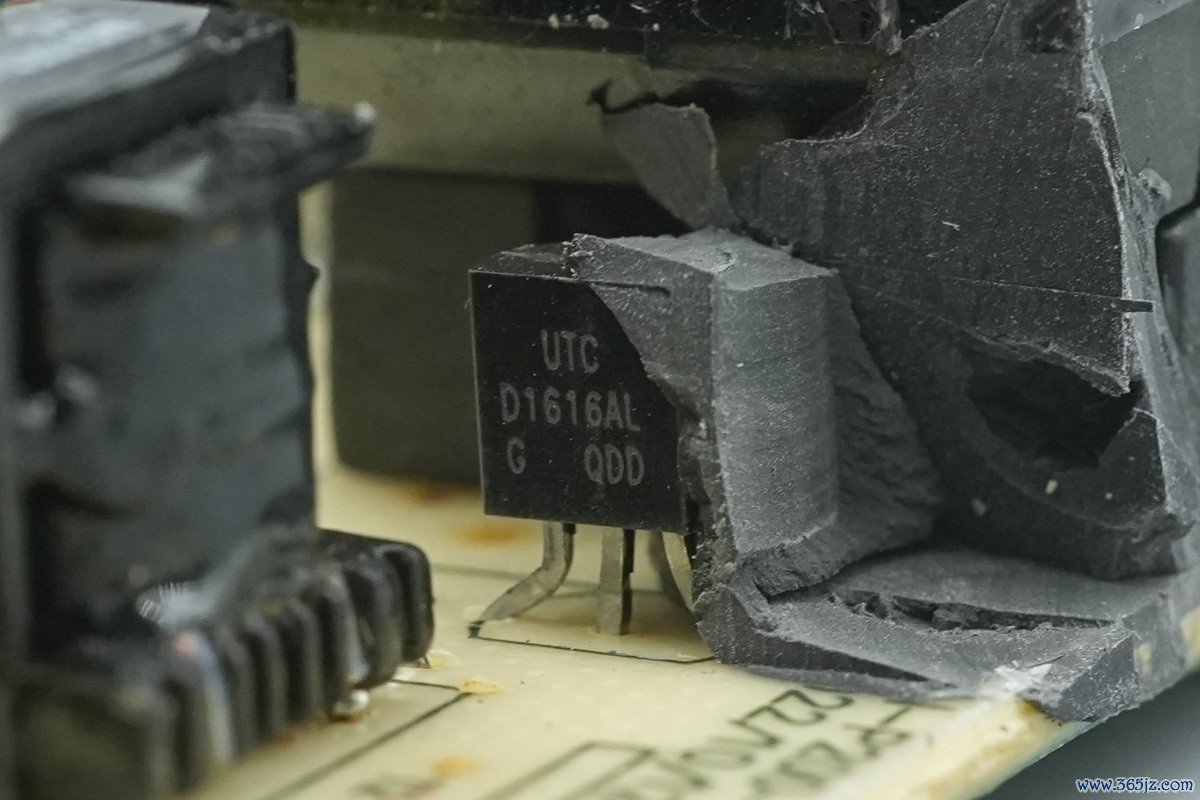

三极管收受友顺D1616AL。

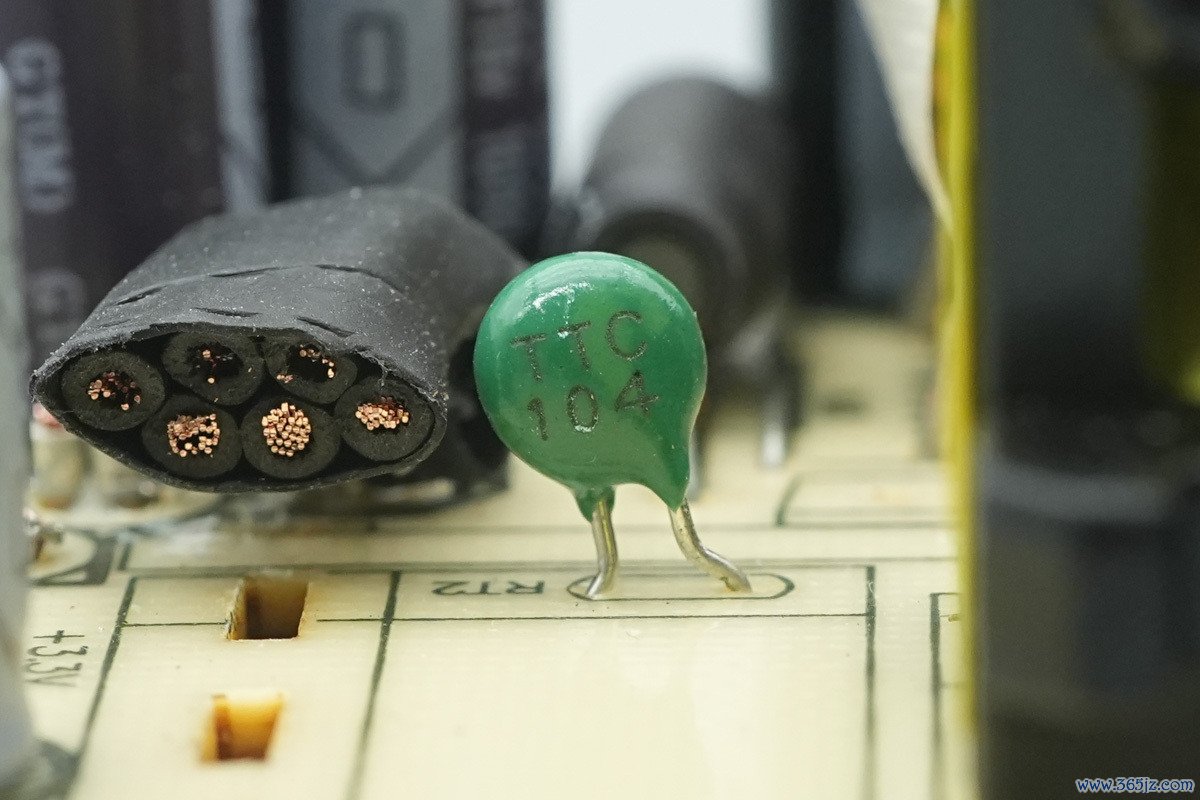

热敏电阻用于检测电源里面温度。

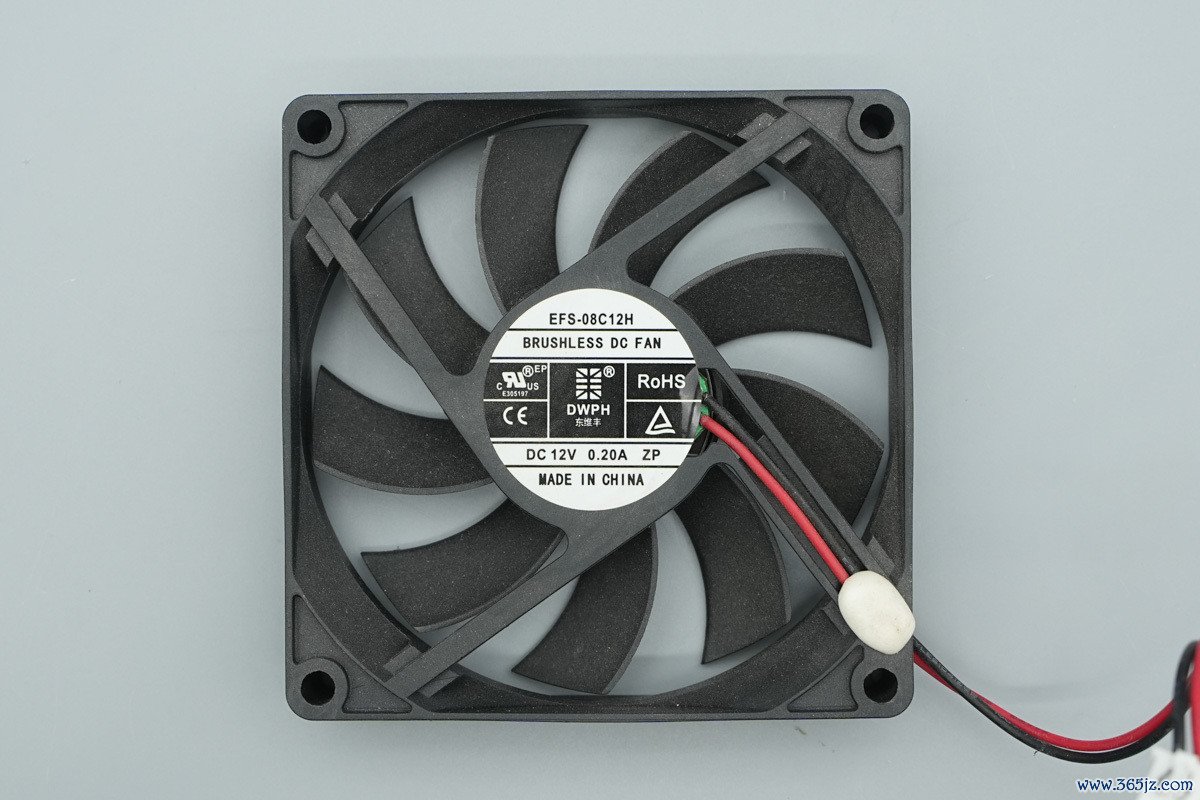

散热电扇来自东维丰，型号EFS-08C12H，规格为12V0.2A。

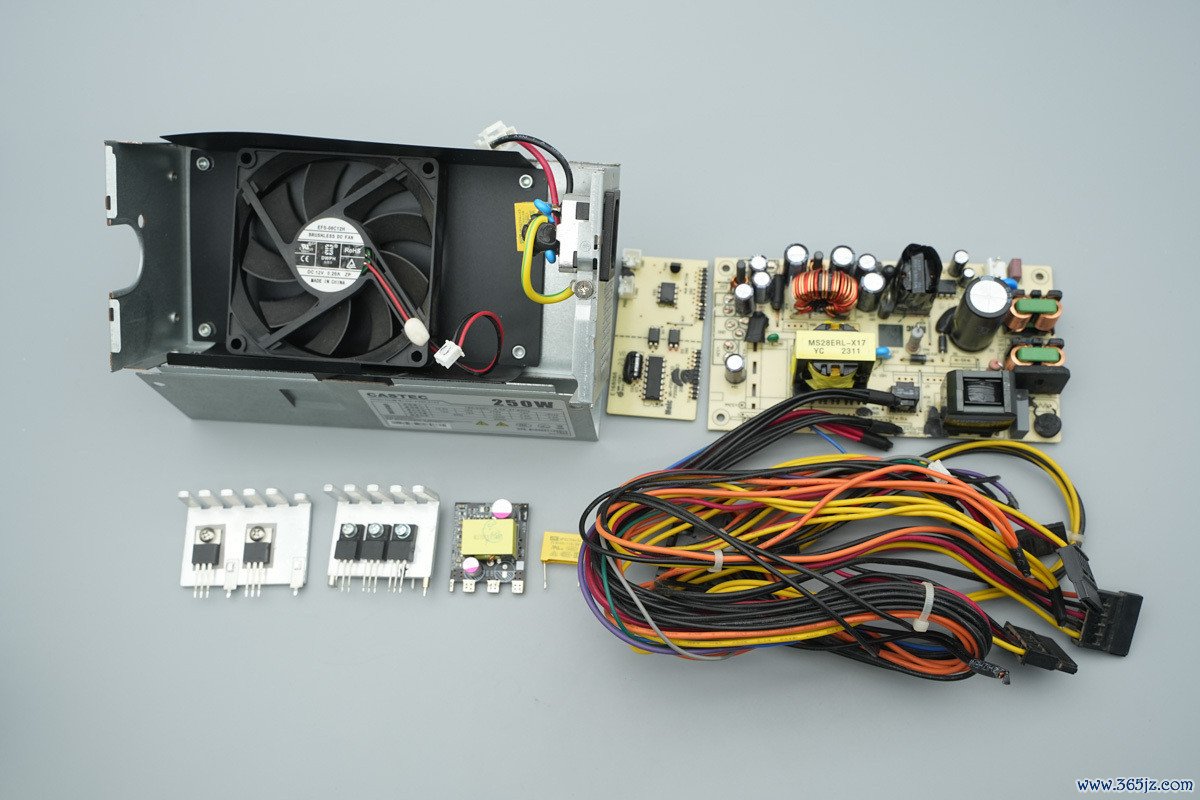

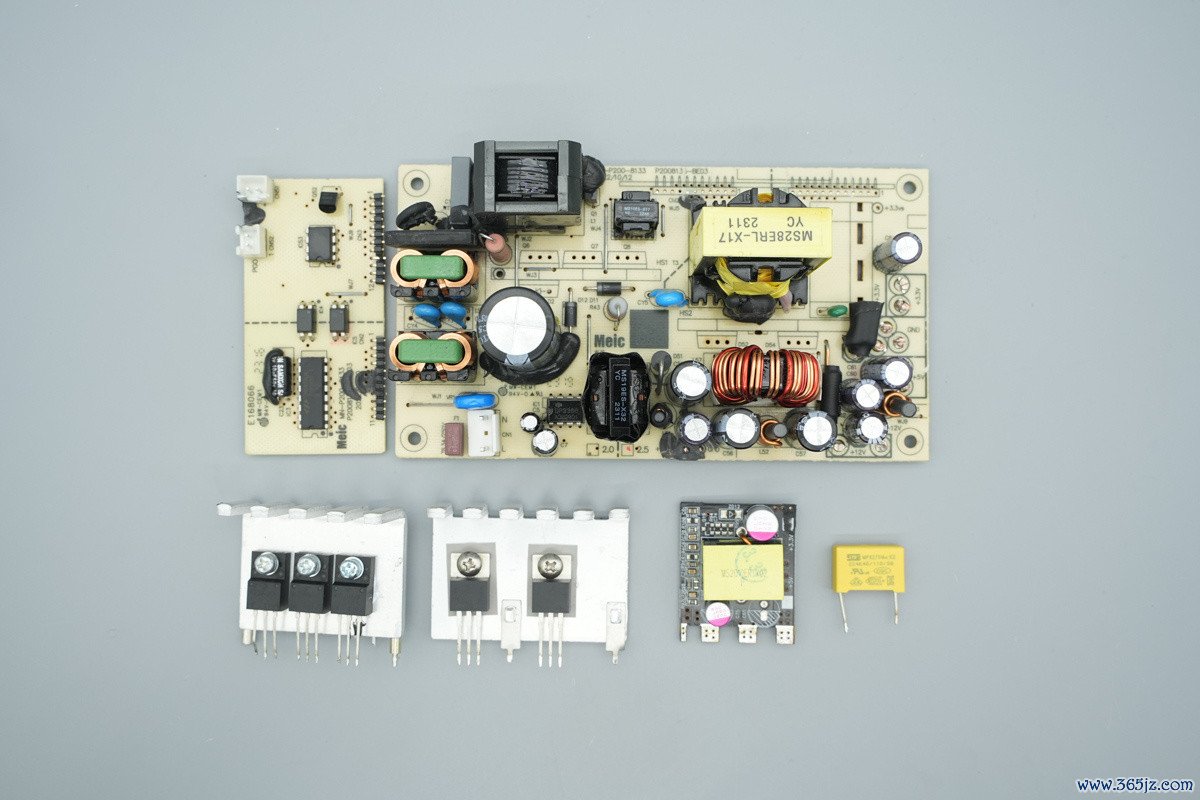

全部拆解一览，来张全家福。
做事器电源网拆解记忆

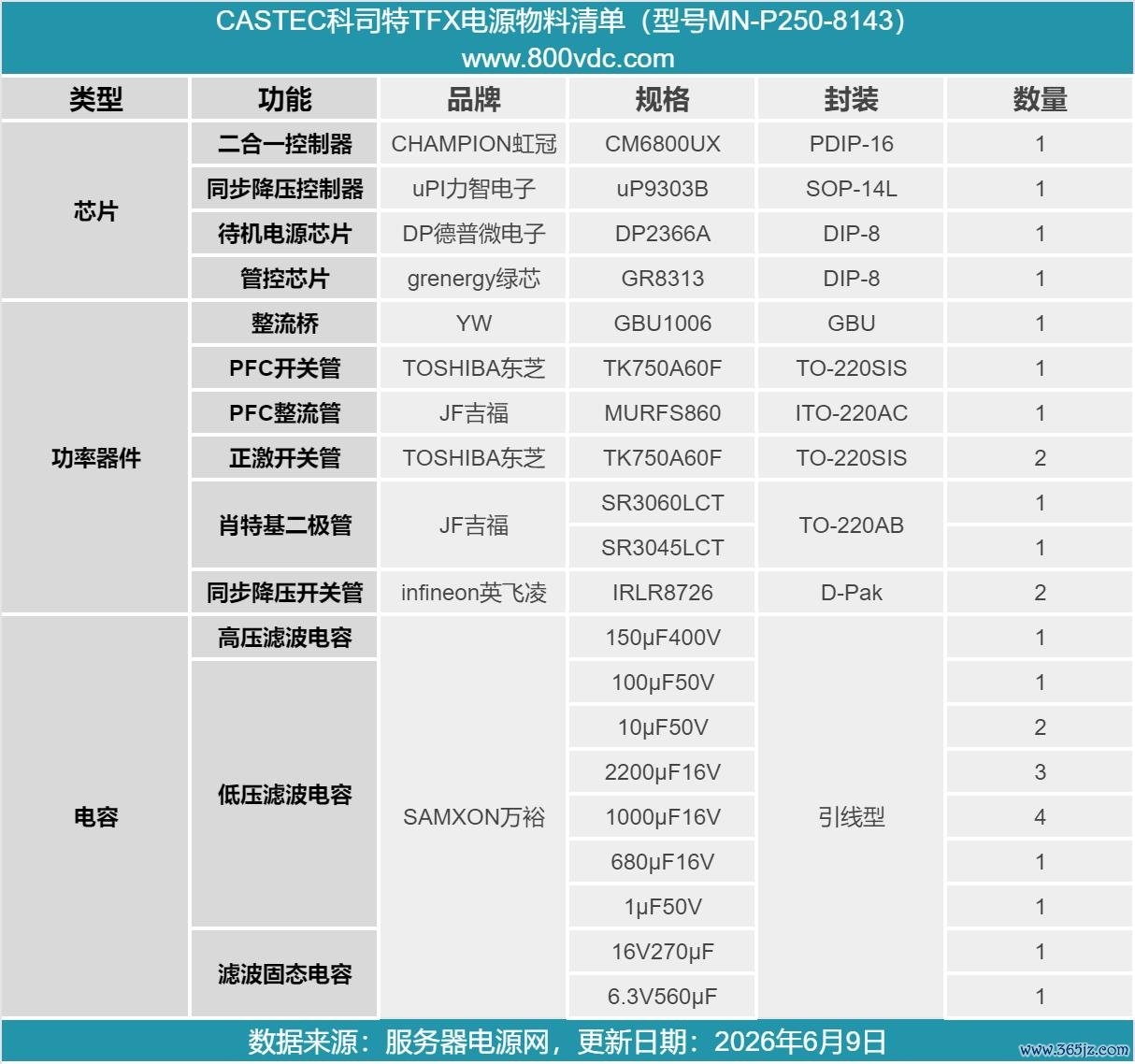

临了附上科司特TFX电源的中枢器件清单，简单人人查阅。
科司特TFX电源为镀锌钢板外壳，援手180-240V输入电压，额定输出功率为250W。电源为自带输出线假想，内置8cm散热电扇，具备温控功能。
做事器电源网通过拆解了解到，科司特这款TFX电源里面收受小板焊合，充分讹诈空间。电源收受PFC+正激有假想，二合一斥逐器收受虹冠CM6800UX，搭配使用东芝TK750A60F开关管和吉福MURFS860整流管。
输出收受吉福SR3060LCT和SR3045LCT肖特基二极管整流，并使用劲智电子uP9393B同步降压斥逐器搭配英飞凌IRLP8726开关管，使用绿芯GR8313管控芯片。电源里面使用万裕滤波电容B体育2026世界杯官网入口，作念工用料塌实可靠。
